Foyer 700 DO contre poids
Référence : 6876 44
XD – 13/02/2018
page 3/6

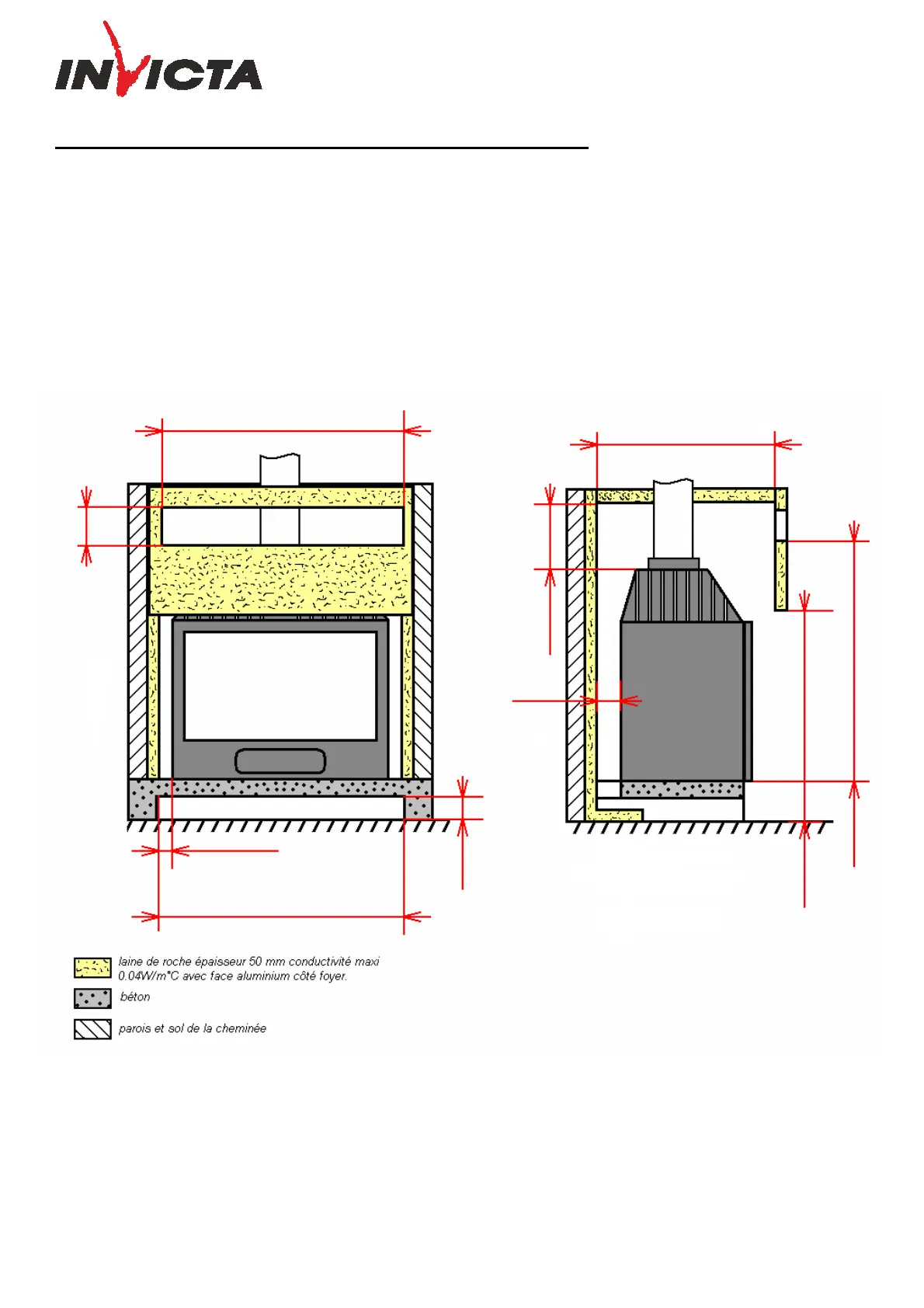

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
Foyer 700
Double ouverture
à contre poids
700 mm
580 mm
30 mm
540 mm
100 mm
410 mm
500 mm
1100 mm
690 mm
80 mm
