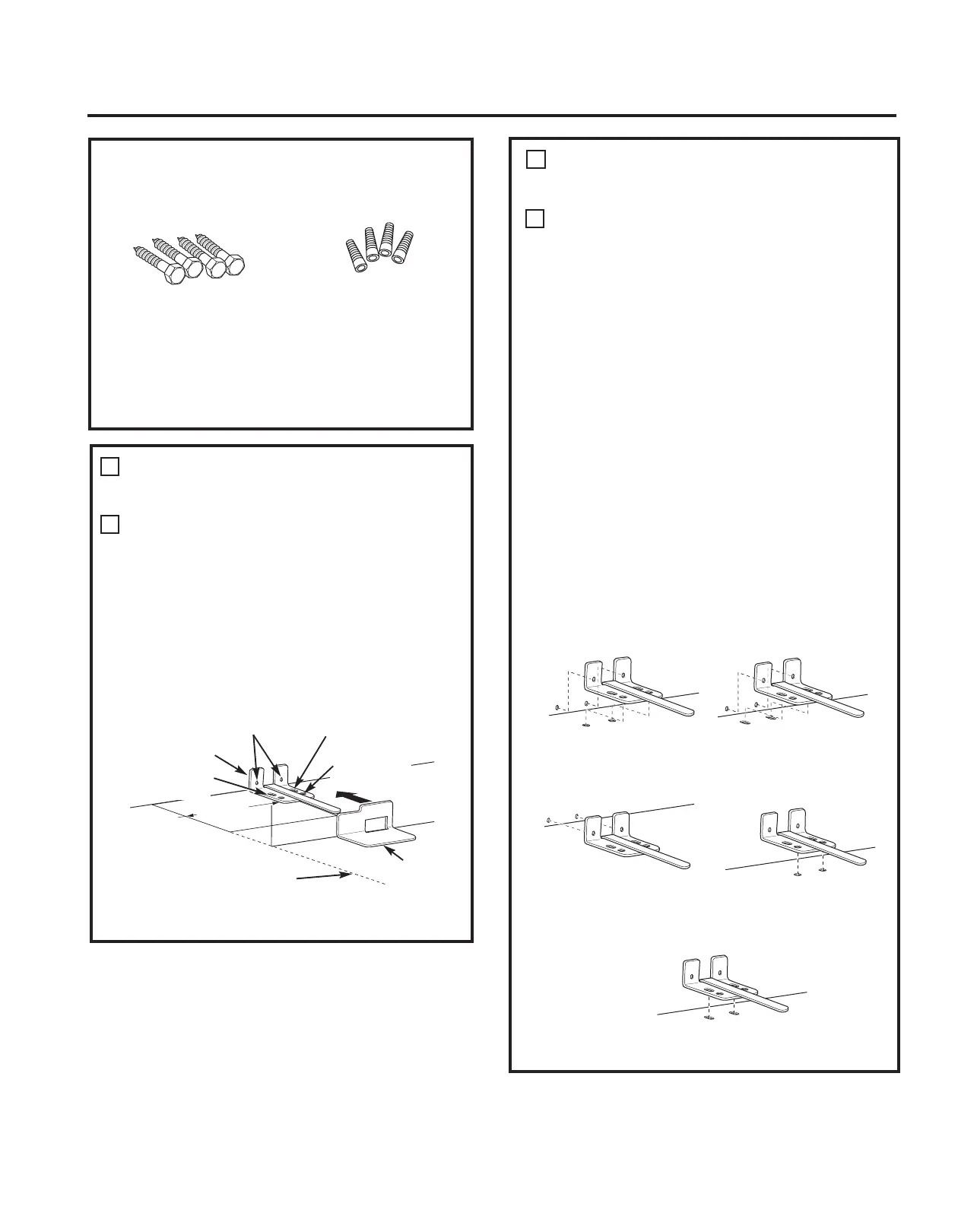

IO Mabe IWO19JSPFSS - Page 46

Instalación preferida –
Madera
Instalación preferida –
Hormigón
Mínimo aceptable N°1 –
Soporte de placa de pared
Mínimo aceptable N°2 –
Piso de madera
Mínimo aceptable N°3 –
Piso de hormigón
Figura 2 –Ubicaciones de
tornillos aceptables
Soporte
base en el
refrigerador
2 orificios
en la pared
Lado
izquierdo del
refrigerador
Piso – Hormigón
(2 orificios)
Piso – Madera
(2 orificios)
130 mm
Soporte
de piso a
instalar
Orificios en
la derecha
INSTRUCCIONES PARA LA INSTALACIÓN
2
A
B
CÓMO UBICAR EL SOPORTE DE
PISO ANTI-VOLCADURAS
Dentro del espacio W, donde va a estar ubica-
do su frigorífico, haga una pequeña marca en
el piso pegada a la pared trasera. Esta marca
indica el lugar deseado para ubicar el lado
izquierdo del frigorífico. A partir de esa marca
mida 130 mm hacia la derecha y coloque el
soporte anti-volcaduras. La orilla izquierda del
soporte debe quedar a 130 mm del lado izqui-
erdo del frigorífico.
Sostenga el soporte en esta posición y utilíce-
lo como una plantilla para marcar los orificios
en base a la configuración y tipo de construc-
ción, como puede verse en el paso 3. Marque
las ubicaciones de los orificios con un lápiz,
clavo o punzón.
NOTA:
Se REQUIERE utilizar por lo menos 2
tornillos para montar el soporte de piso
(uno en cada lado del soporte de piso
anti-volcaduras). Los dos deben encon-
trarse en la pared o en el piso.
La figura 2 indica todas las configuraciones
de montaje aceptables para los tornillos.
Identifique los orificios de tornillos en el
soporte anti-volcaduras para su configura-
ción.
2
CÓMO UBICAR EL SOPORTE DE
PISO ANTI-VOLCADURAS (cont.)
MATERIALES QUE PUEDE NECESI-
TAR (no incluidos)
Únicamente para soportes anti-volcaduras monta-
dos en hormigón. Taladrar apropiadamente para
los taquetes.
Tornillos de sujeción ¼” (6.4mm) x
1 ½” (38mm) cabeza hexagonal
para hormigón y tornillos tirafondos
#10-16 x 1 ½” (38mm)
cabeza hexagonal para madera
Taquetes 3/8” (9.5mm)
diametro externo)
