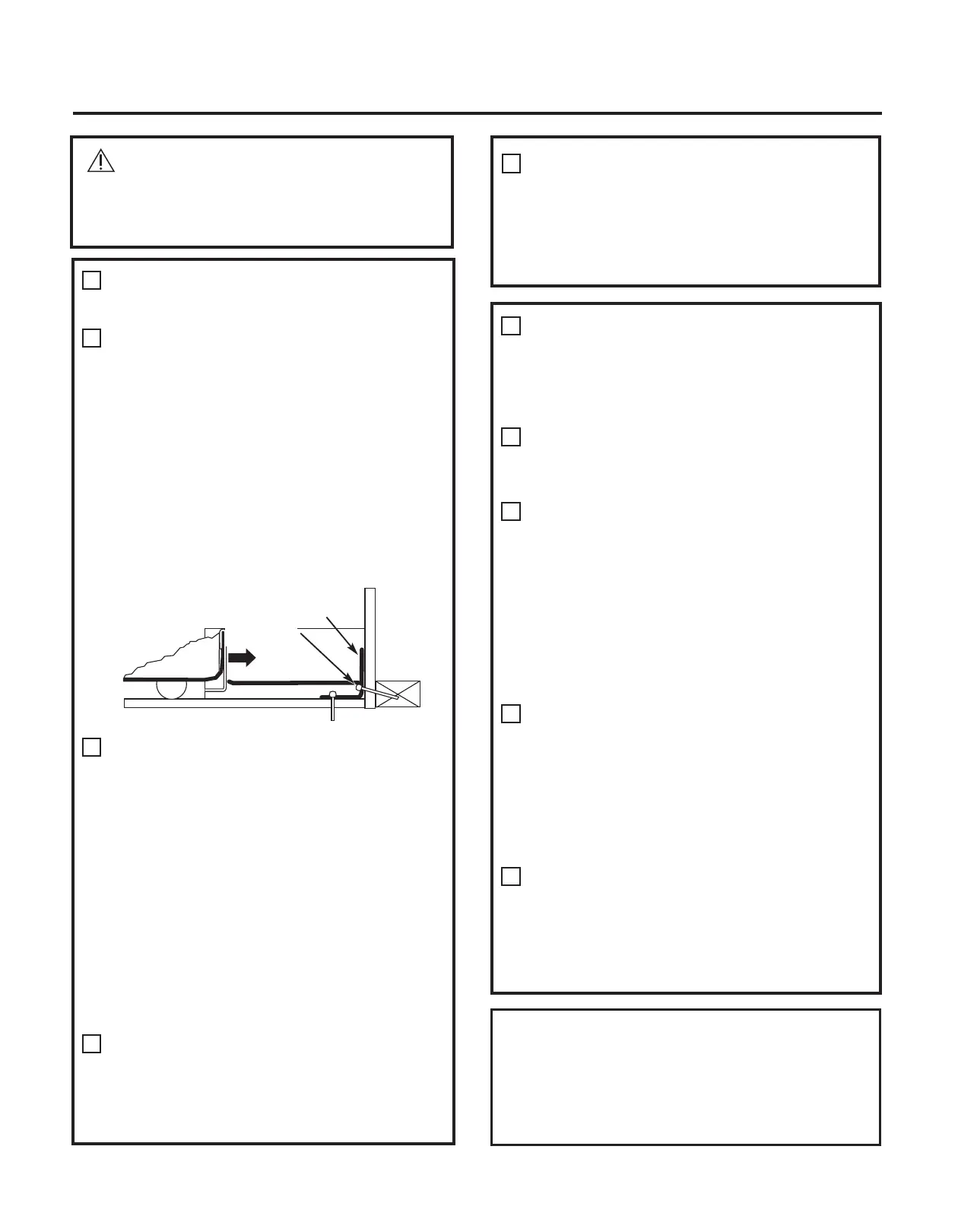

IO Mabe IWO19JSPFSS - Page 47

INSTRUCCIONES PARA LA INSTALACIÓN
NOTA:
Si separa el frigorífico de la pared por cual-
quier razón, asegúrese de que el soporte de
piso anti-volcaduras esté enganchado
cuando se vuelva a colocar el frigorífico
contra la pared.
3
A
B
C
INSTALACIÓN DE SOPORTE
ANTI-VOLCADURAS
Construcción de pared y piso de MADERA:
• Perfore la cantidad apropiada de orificios de
3 mm en el centro de cada orificio de soporte
de piso que se está usando (puede usarse un
clavo o punzón si no cuenta con una perfora-
dora).
Figura 3 –Conexión a la pared y piso
Construcción de pared y piso de
HORMIGÓN:
• Perfore los orificios del tamaño recomenda-
do para anclajes en hormigón en el centro de
los orificios marcados en el Paso 2.
• Instale los taquetes dentro de los orificios
perforados. Coloque el soporte de pisoan-
ti-volcaduras como se señala en el Paso 2.
• Instale los pernos de fijación a través del
soporte de piso anti-volcaduras y ajuste de
manera adecuada.
Construcción de pared de MADERA y piso de
CERÁMICA:
• Para este caso especial, ubique los 2
orificios de pared identificados en la Fig. 1.
4
A
B
C
D
CÓMO COLOCAR EL FRIGORÍFI-
CO PARA ACCIONAR EL DISPOSI-
TIVO ANTI-VOLCADURAS Y LA
BASE DEL SOPORTE.
Antes de colocar el frigorífico en su lugar,
conecte el cable de energía en el tomacorrien-
te y conecte la línea de agua (si corresponde).
Controle la presencia de pérdidas.
Ubique el lado izquierdo del frigorífico y
mueva hacia atrás aproximadamente alineado
con el lado izquierdo del hueco donde alojará
su frigorífico W. Esto debe posicionar el
soporte de piso anti-volcaduras para poder
conectar el soporte de base anti-volcaduras
con el frigorífico.
NOTA: Al momento de ubicar el frigorífico
asegurarse de que la marca dibujada
previamente en el piso, coincida con el
lado izquierdo del frigorífico.
Con cuidado, deslice el frigorífico dentro de la
apertura del gabinete hasta que se detenga
por completo. Verifique que el frente del
frigorífico esté alineado con la parte frontal del
gabinete. Sino es así, balancee suavemente el
frigorífico de adelante a atrás hasta que se
enganche y usted note que el frigorífico está
completamente apoyado contra la pared
trasera.
OPCIONAL: Ajuste las configuraciones de
altura de la rueda trasera (y delantera) para
enganchar por completo los soportes anti-vol-
caduras traseros, mientras también alinea el
frente del frigorífico con la parte frontal del
gabinete.
Extremo
trasero
derecho del
frigorífico
Piso
Soporte
de placa
de pared
Soporte
de piso
2 tornillos
deben
entran en
madera o
soporte de
metal
Pared
ADVERTENCIA
Para evitar un riesgo debido a la inestabilidad del
aparato, se debe fijar de acuerdo con las instruc-
ciones.
Perfore un orificio piloto de 3 mm en ángulo
(aprox.como puede verse en la Fig. 3) en el
centro de cada orificio.
• Instale el soporte de piso anti-volcaduras
utilizando la instalación mínima aceptable
#1,como puede verse en la Fig. 2.
C
• Instale el soporte de piso anti-volcaduras
ajustando bien los 2, o preferentemente 4,
tornillos #10-16 x 1 ½” (38mm) cabeza
hexagonal en su lugar, como puede verse en
la Figura 3.
• Anclajes requeridos (no incluidos): 4 por
cada perno de fijación de ¼” (6.4mm) x 1 ½”
(38mm) cabeza hexagonal 4 por cada taquete
de 3/8” (9.5mm) de diámetro externo.
