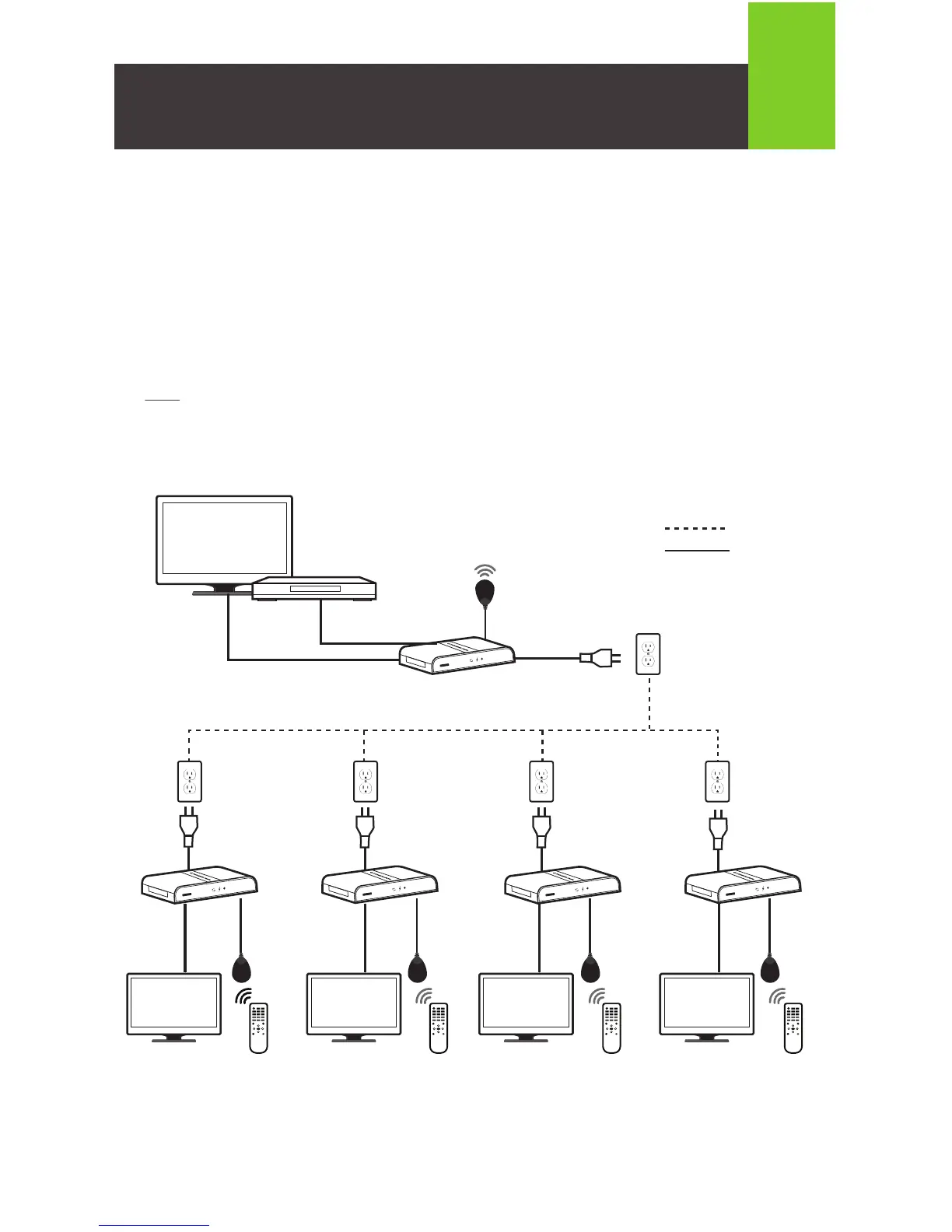

Instalación del hardware
1. Conecte el puerto de entrada HDMI en la parte de atrás del transmisor al puerto de salida
HDMI en su fuente de video usando el cable HDMI incluido.
2. Conecte el cable de salida del emisor IR (blaster) al puerto de salida IR en la parte de atrás
del transmisor.
3. Conecte el puerto de salida HDMI en la parte de atrás del receptor al puerto de entrada
HDMI en su pantalla de video usando el cable HDMI incluido.
4. Conecte el cable de extensión IR al puerto de entrada IR en la parte de atrás del receptor.
5. Conecte el adaptador de corriente al enchufe de corriente tanto en el transmisor como en el
receptor. Conecte los adaptadores de corriente en los tomacorrientes disponibles.
Nota: Siga los pasos 3~5 anteriores para conectar hasta 3 receptores adicionales
