Pag. 10
ITALIANO (Istruzioni originali)
Prima di effettuare qualsiasi tipo di intervento
sulla macchina,assicurarsi che la stessa sia spenta
e che tutte le sue funzioni siano disattivate, per
ottenere questo stato portare l'interruttore a chiave
3 Fig.3 in posizione OFF.

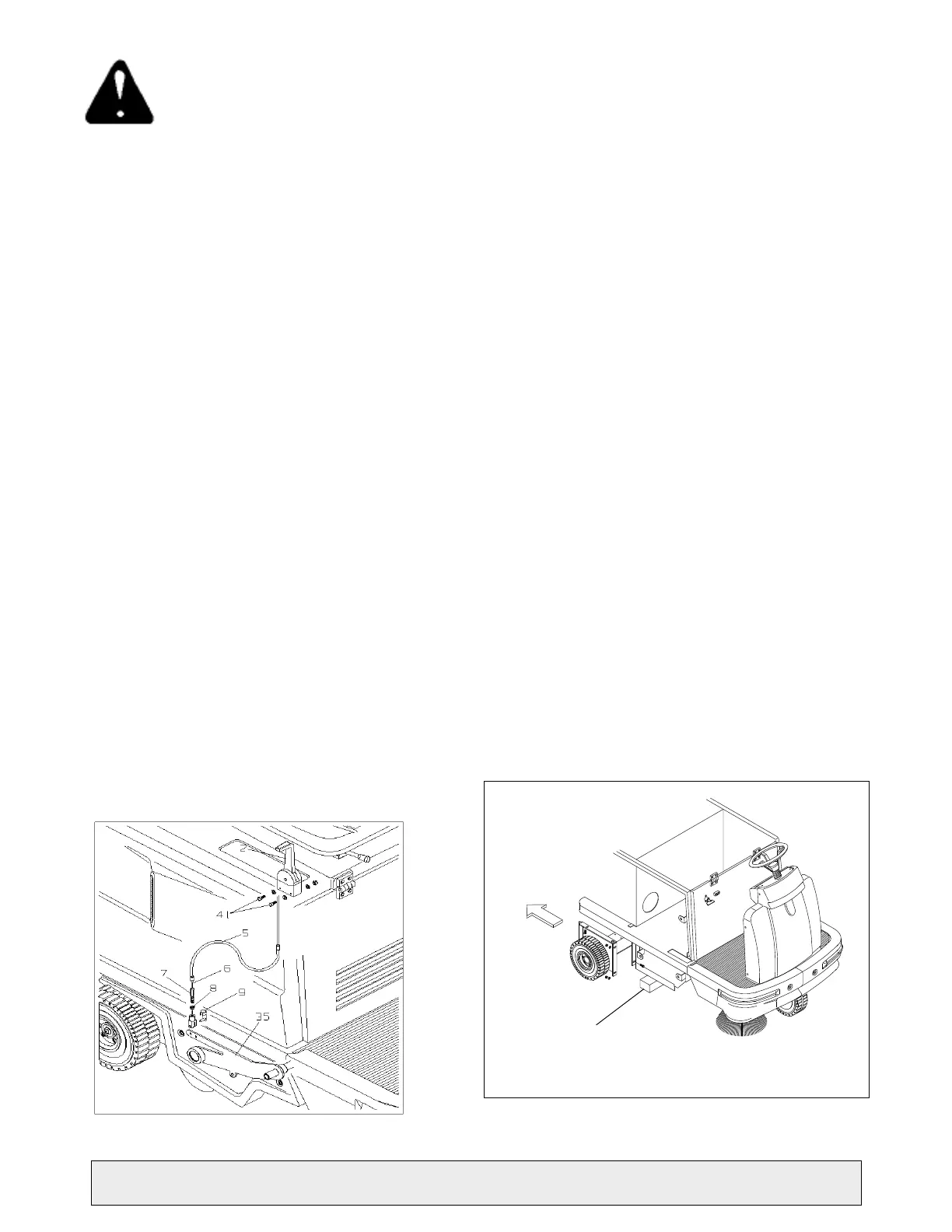

7.10 - SOSTITUZIONE E REGOLAZIONE
DEL CAVO ALZASPAZZOLA CENTRALE
Per sostituire il cavo alza spazzola centrale,operare
come segue:
- Portare la maniglia 2 in posizione OFF.
- Sollevare il cofano superiore.
- Svitare le viti che fissano i carter laterali superiori ed inferiori
e toglierli.
- Togliere il bullone fissaggio maniglia al supporto.
- Svitare le viti 41.
- Aprire la maniglia 2.
- Estrarre la guaina completa di filo.
- Svitare e togliere il morsetto.
- Togliere la clip 9.
- Sfilare la forcella dal bilancere.
- Sfilare il cavo 6 dalla guaina 5.
Per il rimontaggio
- Portare la maniglia 2 in posizione ON.
- Infilare il cavo 6 nella guaina 5.
- Agganciare la forcella al bilancere bloccandola con la clip 9.
- Inserire il morsetto nel cavo bloccandolo in modo che con la
maniglia 2 in posizione ON la lunghezza del cavo risulti tale che il
tampone di battuta tocchi il fermo di riferimento.
- Riposizionare il morsetto nella maniglia e riavvitare le viti 41.
- Riavvitare la maniglia 2 al supporto.
- Rimontare i carter laterali..
7.11 SMONTAGGIO GRUPPO
MOTORIDUTTORE RUOTE POSTERIORI
1 Togliere il cassetto posteriore,il carter superiore laterale destro,
ed i due carter inferiori.
2 Con l'aiuto di uno spessore A infilato sotto la macchina tenere
la macchina sollevata da terra in modo che le ruote posteriori non
tocchino il pavimento.Si raccomanda di posizionare i flap laterali in
modo da non danneggiarli durante l'operazione
3 Sollevare il cofano superiore della macchina
4 Svitare le 2 viti di fissaggio chiusura coperchio scatola elettrica
e togliere il coperchio.
5 Scollegare i cavi di alimentazione del motoriduttore dalla scheda
di comando.
6 Dopo aver tagliato le fasciette fermacavo in plastica,sfilare,dal
lato destro della macchina,la guaina contenente i cavi di alimenta-
zione motoriduttore.
7 Svitare le 6 viti di fissaggio gruppo motoriduttore al telaio.
A questo punto il gruppo può essere tolto dal resto della macchina.E’
consigliabile effettuare questa operazione non da soli,infatti tra il
gruppo motoriduttore e la macchina vi è uno strato di silicone che
potrebbe rendere solidali le due parti
Fig. 9
A
