Pag. 10
FRANÇAIS (Traduction du mode d’emploi original)

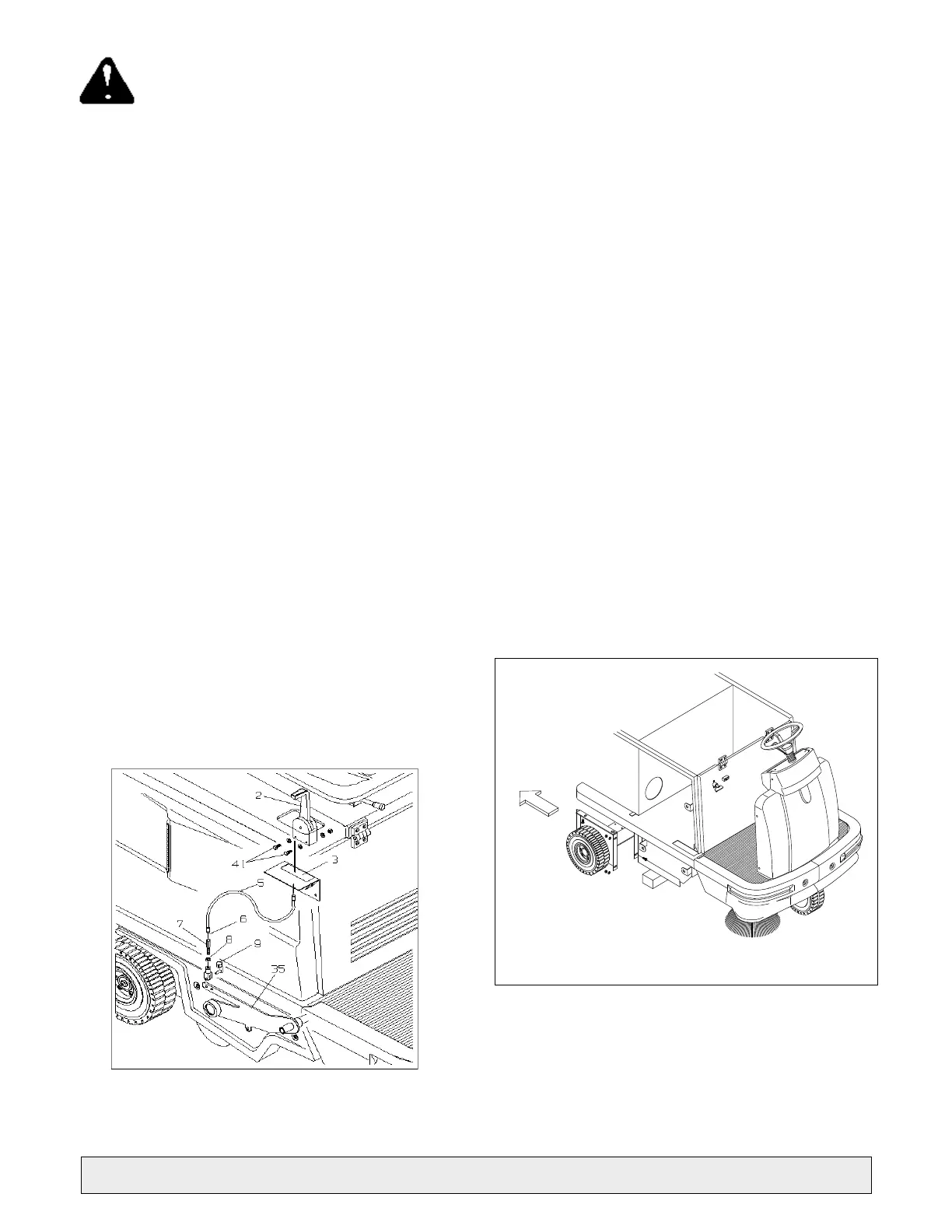

Fig. 8
Avant d'effectuer n'importe quel travail sur la machine,
assurez-Vous que la même soit éteinte et que toute ses
fonctions soient disactivées, pour obtenir ça placez
l'interrupteur à clé 3 Fig.3 en position de OFF.
7.10 REMPLACEMENT ET REGLAGE DU CORDON
BROSSE CENTRALE
Pour remplacer le cordon qui commande le mouvement de la
brosse centrale, effectuez les opérations suivantes:
- Placez le levier (2) sur OFF.
- Soulevez le capot supérieur.
- Dévissez les vis qui fixent les carters latéraux supérieurs et inférieurs
et quittez les.
- Ôtez les carters latéraux supérieurs et inférieurs.
- Ôtez le boulon de fixation du levier au support du bouton (3).
- Dévissez les vis (41).
- Ôuvrez le levier (2).
- Ôtez gainé avec le cordon.
- Dévissez et ôtez le serre-câble.
- Ôtez le clip (9).
- Ôtez la fourche du balancier.
- Ôtez le cordon (6) de sa gaine (5).
Pour le remontage
- Placez la poignée (2) sur ON.
- Faites passer le cordon (6) dans sa gaine (5).
- Remontez la fourche au culbuteur en la bloquant avec le clip (9).
- Faites passer le cordon dans le serre-câble. Contrôlez la longueur
du cordon: quand le levier est sur ON, le butoir tampon doit toucher
le bloc de repère.
- Remontez le serre-câble sur le levier et revissez les vis (41).
- Revissez le levier (2) au dispositif du levier (3).
- Remontez le carénage de la machine.
7.11 DÉMONTAGE DU GROUPE REDUCTEUR DES ROUES
ARRIÉRE
1 - Ôtez le bac arrière, le carter supérieur droit, côté et les deux
carters inférieurs.
2 - A l'aide d'une cale A insérée sous la machine, maintenez la
machine soulevée de terre de sorte que les roues arriére ne
touchent pas le plancher.
On recommande de positionner les ailettes latérales de façon à ne
pas les endommager pendant l'opération.
3 Soulevez le capot supérieur de la machine
4 - Dévissez le 2 vis de fixation fermature couvercle de la boîte
électrique et ôtez de couvercle.
5 - Débranchez les cordons d’alimentation du réducteur, de la
carte de commande.
6 - Coupez les bandelettes en plastique qui bloque le cordon. Otez
la gaine qui contient les cordons d’alimentation du réducteur, sur
le côté droit de la machine.
7 - Dévissez les 6 vis qui fixent le groupe réducteur au châssis.
A ce stade, le groupe peut être extrait de la machine.
Nous vous conseillons d’effectuer cette opération à plusieurs
personnes. Entre le groupe réducteur et la machine, une couche
de silicone pourrait rendre les deux parties solidaires.
Fig. 9
