Pag. 10
NEDERLANDS (Vertaling van de oorspronkelijke aanwijzingen)
Alvorens werkzaamheden aan de machine uit te
voeren altijd controleren of ze uitgeschakeld is en
alle functies gedeactiveerd zijn; zet de
sleutelschakelaar 3 Afb.3 hiertoe in de stand OFF.

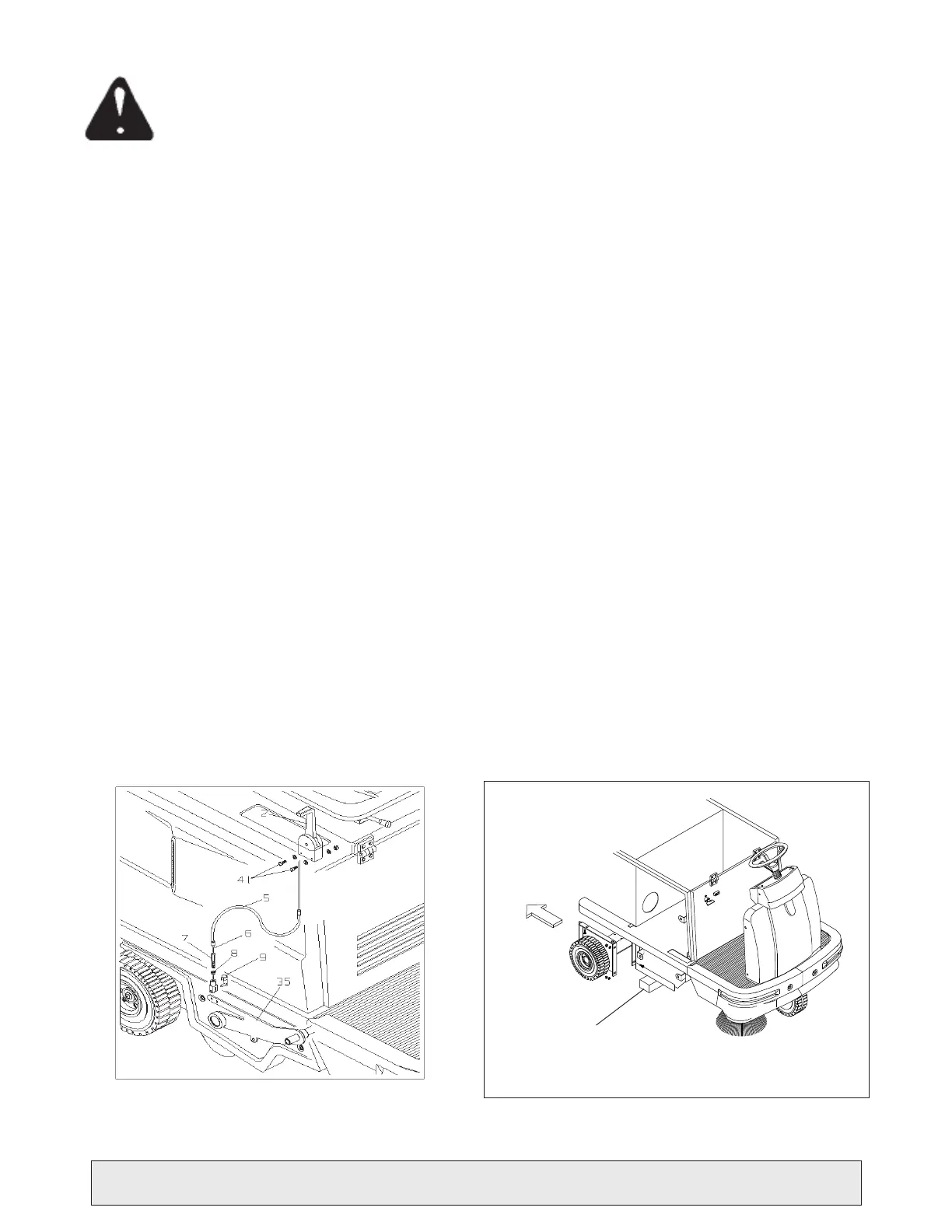

7.10 - VERVANGEN EN AFSTELLEN KABEL
OPTILLEN MIDDELSTE BORSTEL
Ga als volgt te werk om de kabel voor optillen van de middelste
borstel te vervangen:
- Zet handgreep 2 in de stand OFF.
- Til de bovenste kap op.
- Draai de schroeven los waarmee het machinelichaam aan boven-
en onderzijkant bevestigd is en verwijder het.
- Verwijder de bout waarmee de handgreep aan de steun is bevestigd.
- Draai de schroeven los 41.
- Maak de handgreep 2 open.
- Verwijder de huls voorzien van de kabel.
- Draai de klem los en verwijder ze.
- Verwijder de klem 9.
- Haal de vork van de tuimelaar.
- Trek de kabel 6 uit de huls 5.
Voor hermontage:
- Zet handgreep 2 in de stand ON.
- Schuif de kabel 6 in de voering 5.
- Haak de vork vast aan de tuimelaar en zet ze vast met de klem 9.
- Zet de klem zodanig op de kabel dat met handgreep 2 in de stand
ON de lengte van de kabel resulteert in aanraken van
aanslagstopper en referentiestop.
- Plaats de klem weer in de handgreep en draai de schroeven 41 vast.
- Schroef de handgreep 2 weer vast op de steun.
- Monteer de machinelichamen aan de zijkant weer.
7.11 - DEMONTAGE GROEP MOTOR-
REDUCTOR ACHTERWIELEN
1 Verwijder achterste afvalbak, machinelichaam aan zijkant
rechtsboven en de twee onderste machinelichamen.
2 Schuif A onder de machine, zodat de wielen de grond niet raken.
Plaats de zijflappen zodanig dat ze tijdens demontage niet
beschadigd raken.
3 Til de bovenste kap van de machine op.
4 Draai de 2 schroeven los waarmee het deksel van de schakeldoos
bevestigd is en verwijder het deksel.
5 Koppel de voedingskabels van de motorreductor los van de
besturingskaart.
6 Knip de kunststof kabelklemmen door en trek aan de rechterkant
van de machine, de huls met de voedingskabels van de
motorreductor weg.
7 Draai de 6 schroeven los waarmee de motorreductorgroep aan
het frame is bevestigd. Nu kan de groep van de machine gehaald
worden. Het wordt geadviseerd dit met z’n tweeën te doen; de
motorreductorgroep is namelijk met een laag siliconenkit stevig aan
de machine bevestigd.
Afb. 9
A
