Isotherm SP - Montage

Borddurchlass an diesen angeschlossen wird. Verwenden Sie mindestens6 mm²
Kupferkabel. (M 5 Schraub) Verwendung von eine Isolations-Transformator in der
Landstromanlage ist zu empfehlen. Galvanische Trennung wird durch den Einbau eines
Isolations-Transformators erreicht.
Montage
Beginnen Sie mit der Planung der Installation!

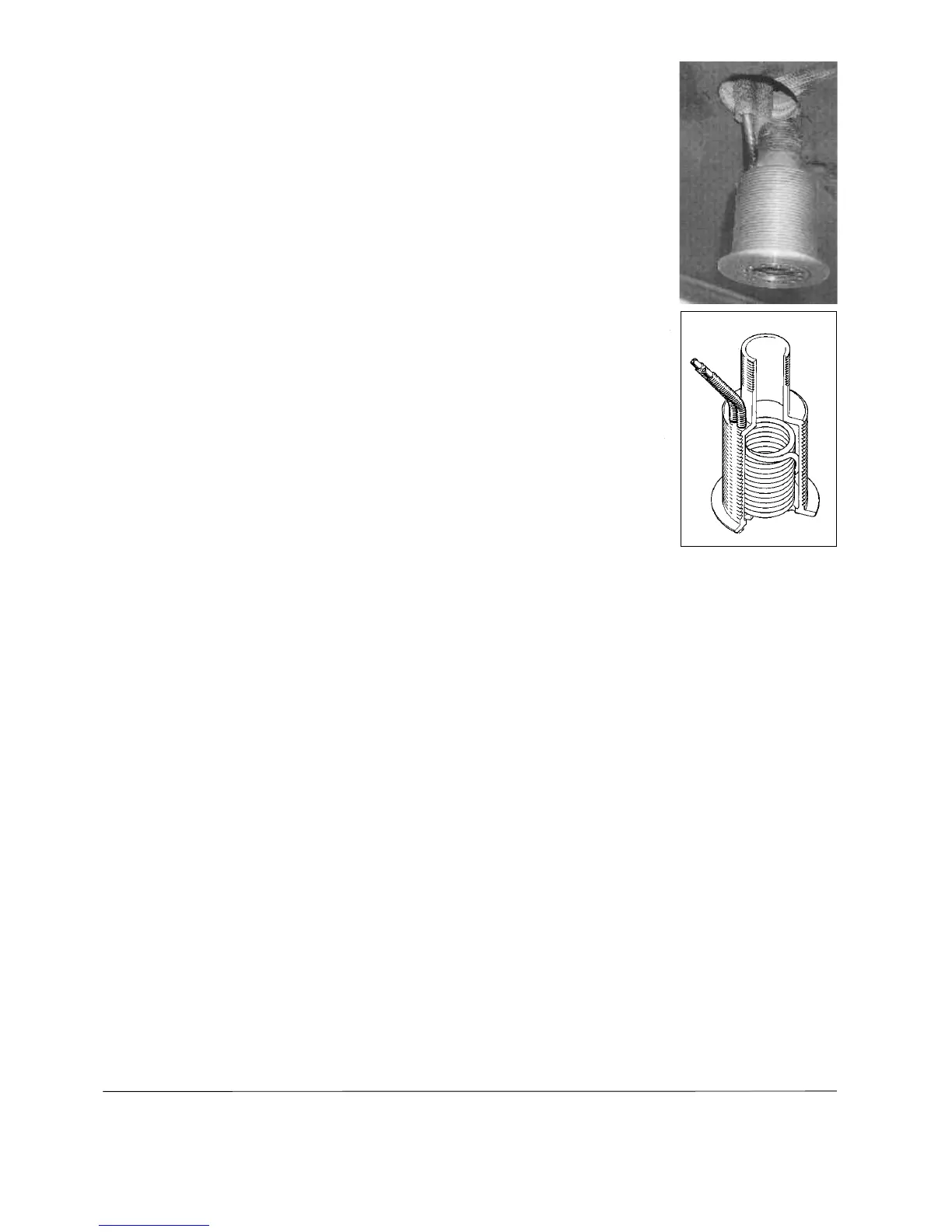

Der Borddurchlass wird statt des vorhandenen Durchlasses für den Spül-ablauf der
Pantry im Rumpf montiert. Die Öffnung im Rumpf muss 60 mm im Durchmesser
betragen. Wenn ein vorhandener Durchlass ersetzt werden soll, wird der alte Durchlass
entfernt wie folgt: Drücken Sie einen Holzpropfen in den Durchlass, so dass Sie
mit einer Lochsäge Ø 60 mm mit Zentrumbohrer den alten Durchlass vollständig
wegbohren können. Gleichzeitig erhalten Sie eine Öffnung mit den richtigen Maßen
für den neuen Durchlass. Die Verbindungsrohre mit Kupplungen und Filter werden von
außen durch die Öffnung im Rumpf geführt. Dichten Sie Sorgfältig mit Sikafl ex o.ä.,
wenn Sie den neuen Durchlass festziehen. Dieser ist auf
der Innenseite mit einem Schlüsselgriff, 42 mm, versehen, damit Sie beim Anziehen
der Mutter auf der Innenseite dagegenhalten können. Biegen Sie danach die Rohre
so weit zur Seite, dass Sie ein 1¼“-Kugelventil montieren können. Bringen Sie einen
Schlauchnippel für einen Ø 38 mm Schlauch auf dem Kugelventil an und montieren Sie
dieses am Durchlass.
Gegebenenfalls muss der Spülablauf für einen Ø 38 mm Schlauch angepasst werden.
Ändern Sie den Spülablauf mit helfe von Adapter und Rohr.
Als Zubehör: Einbausatz mit Kugelventil und Spülablaufumbausatz,
Teil Nr. SFD00008AA.
Bitte denken Sie daran, unterhalb der Wasserlinie doppelte Schlauch-Klemmen
zu verwenden.
Wählen einen geeigneten Platz für die Kompressoreinheit in einer Rohrentfenung von weniger als 2 Metern
(3 Metern ASU) von der Kühlbox und weniger als 1,5 Metern von dem Borddurchlass. Die Rohrleitung sollte
möglichst in grosszügigen Biegungen verlegt werden.
Die Kompressoreinheit und ihre Elektronik ist für normale Marine Bedingungen ausgelegt. Sie kann an einer
spritzwasserfreien Stelle platziert werden, sollte aber besser in ganz trockener Umgebung untergebracht sein.
Montieren Sie den Kompressor horizontal, damit er bie seinem erlaubten Krängungswinkel von 30° auch arbeiten
kann. Der Kompressor wird am besten in der Nähe des Borddurchlasses montiert, normalerweise unter der
Spüle. Er wird waagerecht mit den Befestigungsfüßen nach unten angebracht. Die Konsole ist so geformt, dass
sie auf eine ebene Unterlage gestellt, an ein Schott gehängt werden kann. Montieren Sie die Kompressoreinheit
so, dass sie gegen Spritzwasser und eventuelle Ausfl üsse von einer undichten Spüle geschützt ist.
