FASTENING APPLICATIONS
FASTENING APPLICATIONS
8
Your Tapcon tool can be used for a wide
range of fastening needs in a variety of base
materials. Reading and following these important
fastening guidelines will help you get the best
results from your tool, fasteners, and powder
loads, as well as help you perform these fastening
operations safely and effectively.
Powder actuated fastenings are permanent
fastenings so attempting to remove a fastener
from concrete or steel may result in serious injury.
Fastening to Concrete
When fastening into concrete, always maintain a
minimum spacing of 3" between fastenings and 3"
from any free edge. Concrete thickness should be
at least three times the intended penetration depth
into the concrete. The primary exception to the 3"
edge distance
can occur in a sill plate application where,
by necessity, the edge distance is reduced.
Driving fasteners too close to an edge or too close
to each other can cause the concrete edge to fail
or fasteners to fly free.
Fastening to Concrete Block or to
Masonry Walls
While this application is not recommended, when
used, it is necessary to take care to observe a 3"
edge distance to avoid cracking the block and over
penetration of the fastener to avoid loss of holding
value. Fastenings may be made into the horizontal
joint but not into
the vertical joint.
Fastening to Steel
Your Tapcon tool can be used for fastening on the
flat surfaces of structural steel. When fastening
into steel, always maintain a minimum spacing
of 1-1/2" between fastenings and 1/2" from any
edge.

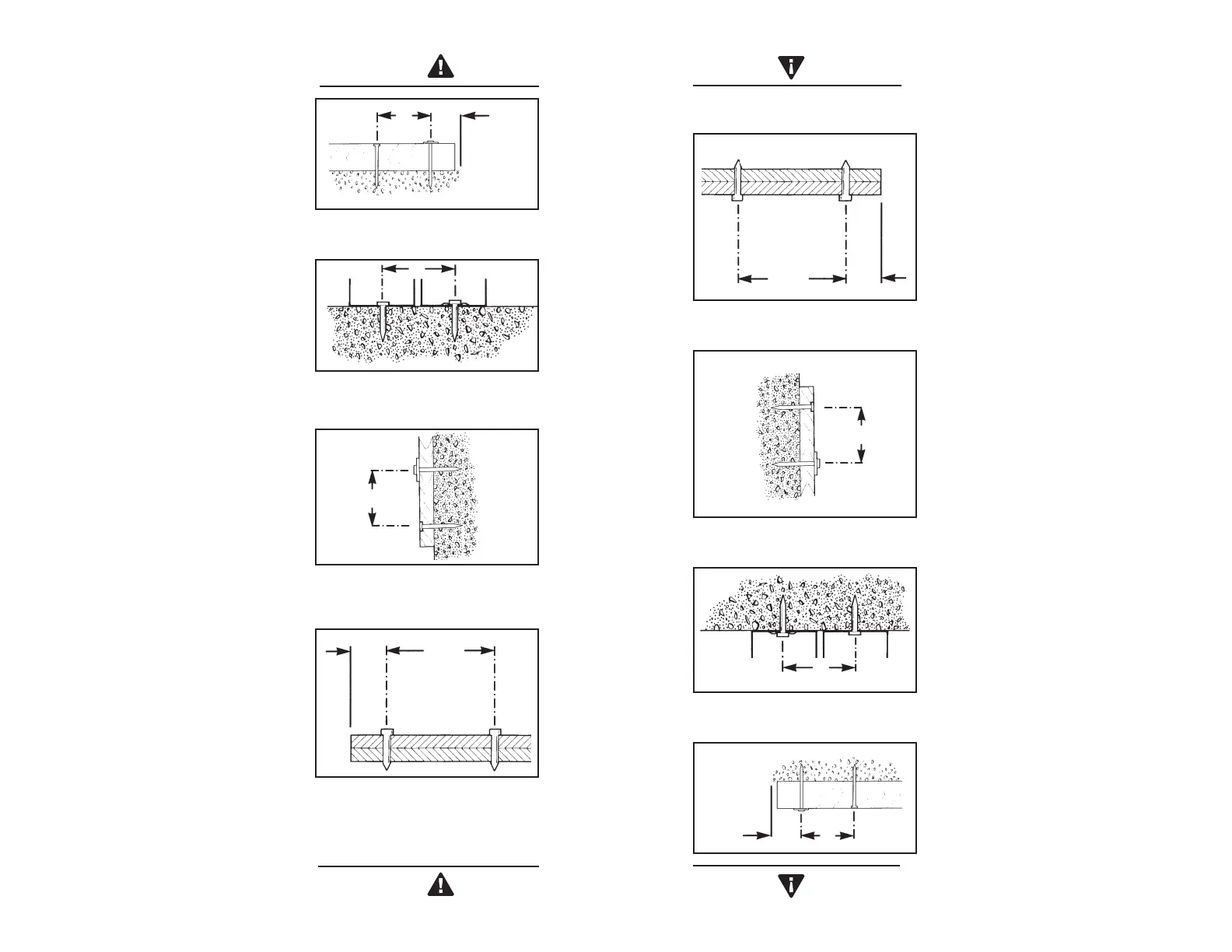

PENETRATION – THIN GAUGE
METAL TO CONCRETE
SPACING WOOD TO CONCRETE
3"
MIN.
3"
MIN.
3" MIN.
SPACING – FURRING
STRIP TO CONCRETE
SPACING — STEEL TO STEEL
3" MIN.
1-1/2"
MIN.
1/2"
MIN.
8
Su herramienta Tapcon se puede usar para
satisfacer una amplia gama de necesidades de
fijación en una variedad de materiales base. Se
deben leer y seguir estas importantes pautas
de fijación para ayudar a obtener mejores
resultados en la utilización de su herramienta,
elementos de fijación y cargas de pólvora, así
como también para realizar estas operaciones
de sujeción de manera segura y efectiva.
Los elementos de fijación activados por pólvora
son permanentes por lo que intentar quitar uno
de ellos de concreto o acero puede ocasionar
lesiones graves.
Fijación en concreto
Siempre mantenga un espacio de 3 pulgadas
como mínimo entre los elementos de fijación
y otras 3 pulgadas alejado de los bordes o
extremos cuando se efectúen fijaciones sobre
en concreto. El espesor del concreto debe
ser por lo menos 3 veces más grueso que
la profundidad de penetración deseada. La
excepción más importante a las 3 pulgadas
de distancia de un borde puede presentarse
en las aplicaciones con largueros donde,
por necesidad, la distancia al borde es más
reducida.
Al penetrar los elementos de fijación muy cerca
de los bordes o entre sí, puede hacer que se
fracture el borde del concreto o que el elemento
de fijación se dispare al aire.
Fijación en bloques de concreto o
en paredes de mampostería
A pesar de que esta aplicación no se
recomendada, cuando se usa, es necesario
tener cuidado de observar la distancia de 3
pulgadas al borde para evitar agrietamientos del
bloque y penetración excesiva del elemento y
así evitar la degradación del valor de sujeción.
Las fijaciones se pueden efectuar en las uniones
horizontales pero no en las verticales.
Fijación sobre acero
Su herramienta Tapcon se puede usar para
fijar en superficies planas de acero estructural.
Cuando se efectúen fijaciones sobre acero,
siempre mantenga un espacio mínimo de 1-1/2
pulgada entre los elementos de fijación y 1/2
pulgada de distancia de cualquier borde.
APLICACIONES DE FIJACIÓN
APLICACIONES DE FIJACIÓN
PENETRACIÓN – METAL DE BAJO
CALIBRE SOBRE CONCRETO
ESPACIO EN MADERA A CONCRETO
MÍN 3 pulg.
ESPACIO – FRANJA DE ENRASADO
SOBRE CONCRETO
ESPACIO – EN ACERO SOBRE ACERO
MÍN 3 pulg.
MÍN
1-1/2
pulg.
MÍN
1/2
pulg.
MÍN
3 pulg.
MÍN
3 pulg.
