第 1 章 产品安装（
The product installation
）
1.1 产品规格（
Product specification
）

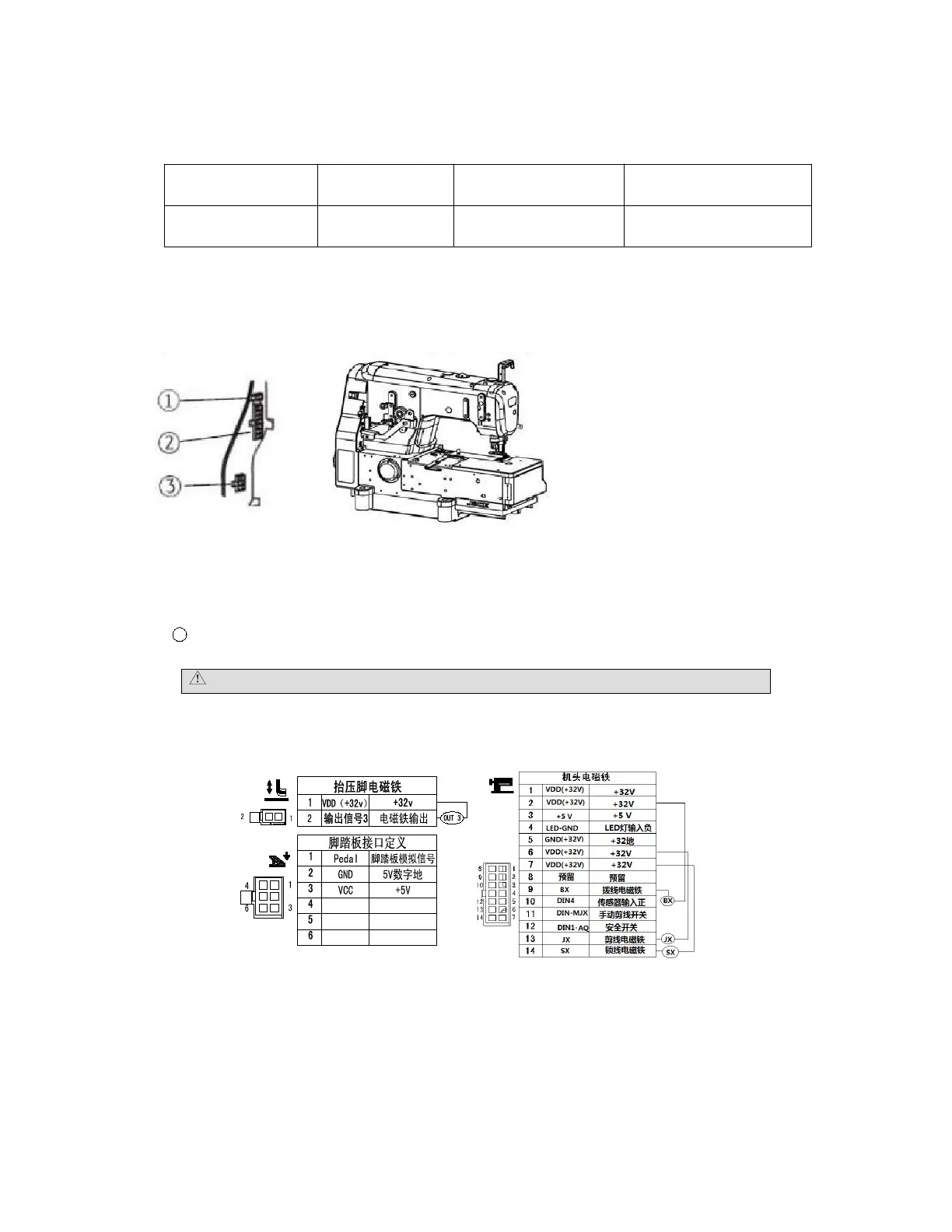

1.2 接口插头的连接（ Connection of interface plug）
将脚踏板及机头的各连接插头安插到控制器后面对应的插座上，各插座名称如图 1-2 所示。连接好，请检
查插头是否插牢。（Connect the pedal and the nose of the plug placed behind the controller corresponding
to the socket, the name of the socket as shown in figure 1-2.After connection,please check whether the
图 1-1 AHE 系列控制器图（
Figure 1-1 AHE series controller diagram
）
1
抬压脚电磁铁插座（
presser foot electromagnet
）；②自动电磁铁插座（
automatic electromagnet
socket
）；③脚踏板插座（
the pedals socket
）；
（When using normal power plug could not in, please check whether the plug and socket is matched,and
if the direction of the needle and insertion direction is right or not!）
图 1-2 控制器接口定义（
Figure 1-2 The controller interface definitions
）
1.3 接线与接地（Wiring and grounding）
必须要做好系统的接地工程，请合格的电气工程人员予以施工。产品通电及投入使用前，必须确保电源插座AC
输入端已安全可靠的接地。系统的接地线为黄绿线，该地线请务必可靠连接至电网安全保护接地上，以保证安
全使用，并可防止出现异常情况。（
Must be prepared system grounding engineering well, please ask qualified
electrical engineer to construct. Before product power and put into use,must ensure that the power plug。）
：使用正常的力量插不进去时，请检查插头与插座是否匹配，插入方向或针的方向是否正确！
