FR-5
JACOBSEN AR3/TR3
NOTICE DE MONTAGE DES
SYSTEMES DE PROTECTION DE
L’OPERATEUR (TOPS)
4 INSTALLATION DES SYSTEMES DE
PROTECTION DE L’OPERATEUR
(OPS)

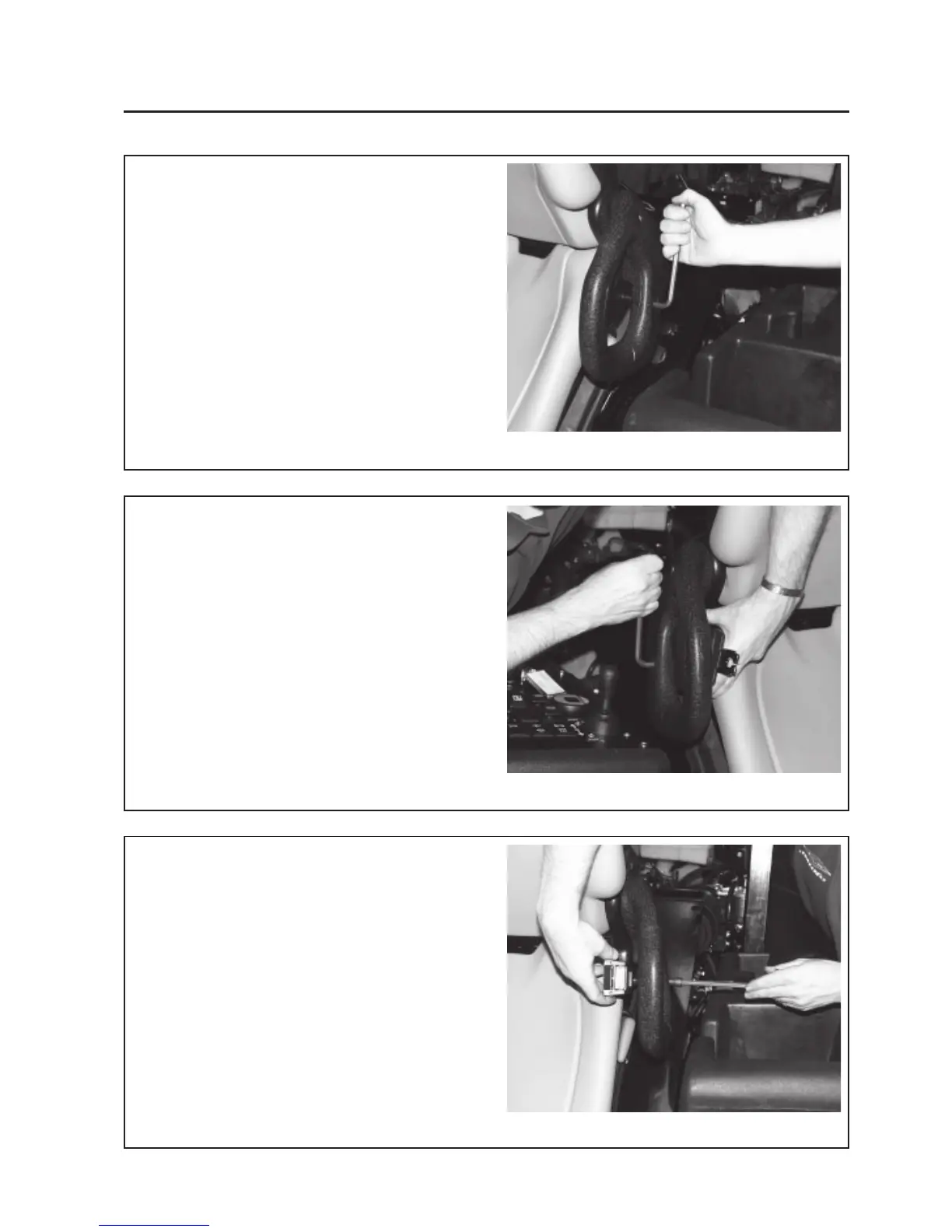

4.1 MONTAGE DE LA CEINTURE DE SECURITE
SUR LE SIEGE MILSCO CE-200
La machine doit être garée sur une surface
nivelée, les unités de coupe doivent être
abaissées (en position de coupe), le frein de
stationnement doit être SERRE, l’allumage
doit être ARRETE et la clé de contact doit
être retirée.
Dévissez les vis d’arrêt et relevez la plaque du
siège que vous maintenez avec le support du
siège.
Desserrez à fond le boulon de fixation posé
sur l’entretoise, des deux côtés du siège.
4.2 COTE DROIT DE SIEGE
Installez la plaque sur le RETRACTEUR,
entre l’entretoise et le cadre du siège.
Coupler solidement le boulon de fixation
(25 - 35 Nm).
4.3 COTE GAUCHE DE SIEGE
Installez la plaque sur la BOUCLE, entre
l’entretoise et le cadre du siège.
Couplez solidement le boulon de fixation
(25 - 35 Nm).
Abaissez la plaque du sière et revissez les vis
d’arrêt.
