FR-8
JACOBSEN AR3/TR3
NOTICE DE MONTAGE DES
SYSTEMES DE PROTECTION DE
L’OPERATEUR (TOPS)
4 INSTALLATION DES SYSTEMES DE
PROTECTION DE L’OPERATEUR
(TOPS)
4.9 MONTAGE DU CHASSIS DU SYSTEME DE
PROTECTION (4137350)
Il faut être prudent pour manipuler des poids
lourds et il faut quelquefois demander de
l’aide ou utiliser un mécanisme de levage
adéquat.

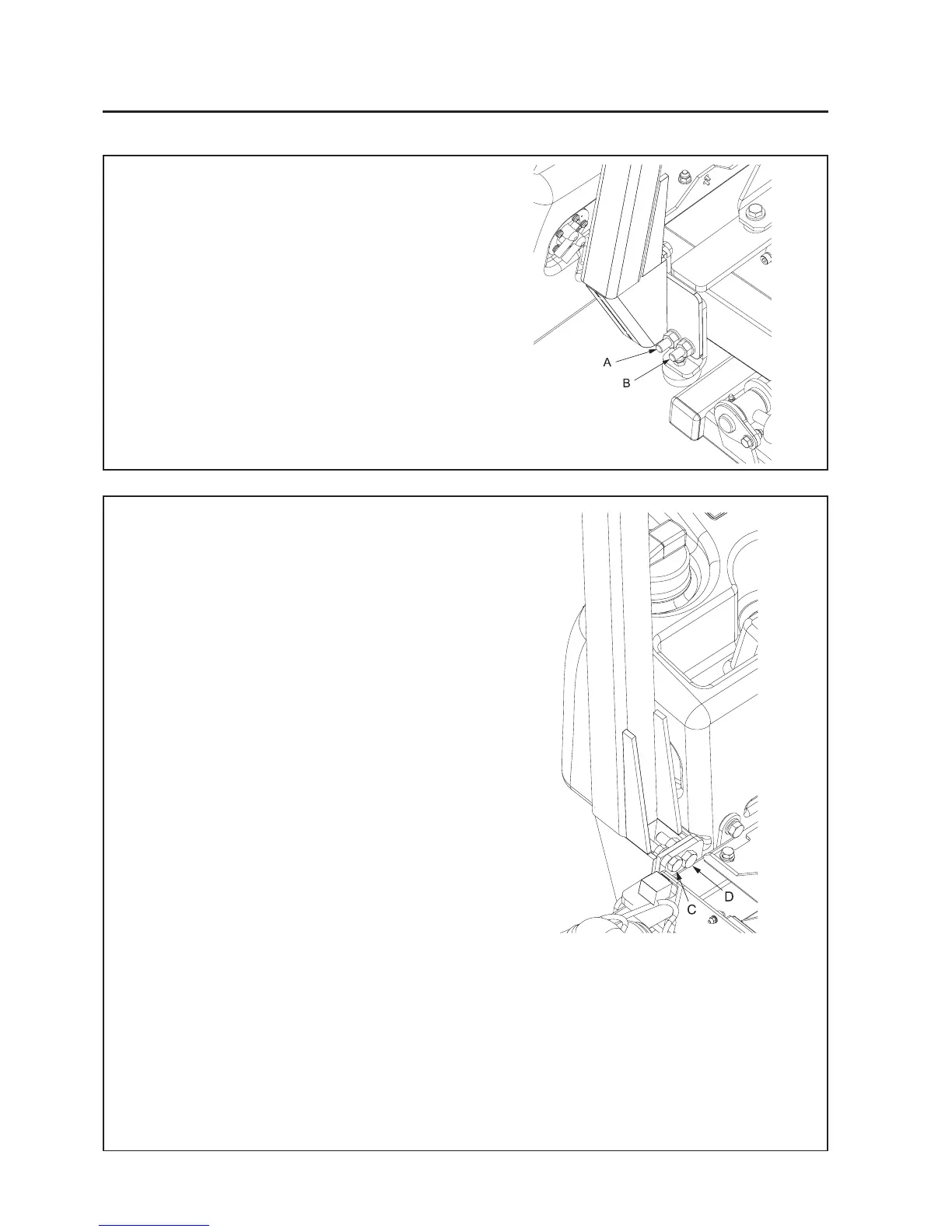

Positionnez le châssis TOPS et fixez-le à
l’aide de la boulonnerie appropriée.
Installez le boulon ‘A’ et serrez-le
complètement avant d’installer le boulon ‘B’.
Couplez les boulons comme suit : M10 =
46 Nm, M12 = 79 Nm.
4.10 Les têtes des boulons, une fois installées,
doivent faire face à la ligne centrale de la
machine (reportez-vous aux diagrammes).
