JACOBSEN AR3/TR3
INSTALLATIE-INSTRUCTIES TOPS
4 INSTALLATIE TOPS
4.11 Het TOPS-frame wordt bevestigd aan het
chassis van de machine met vijf bouten aan
elke kant.
1 x M10-bout
gemerkt C in diagram 4.10.
4 x M12-bouten
gemerkt A en B in diagram 4.9,
gemerkt D in diagram 4.10 en

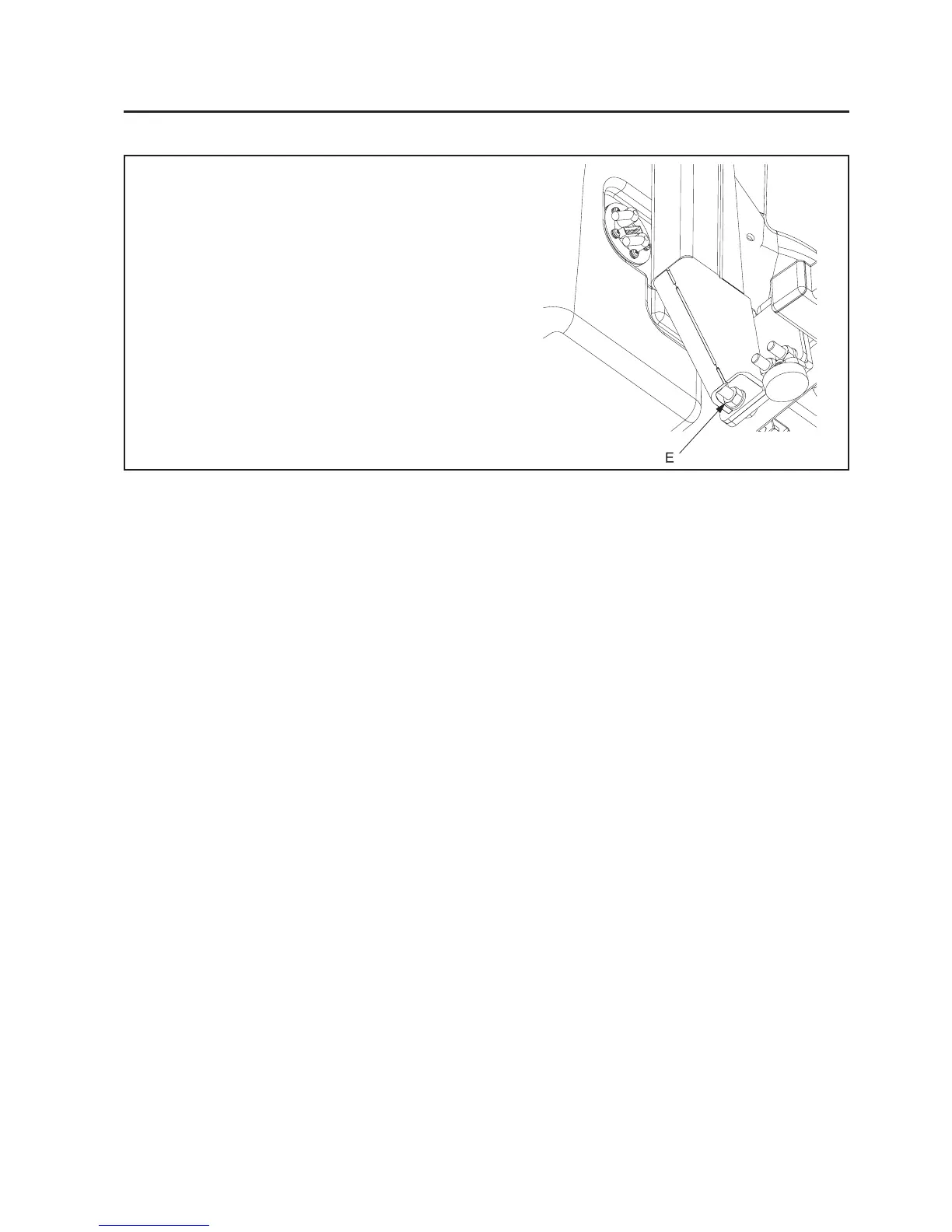

gemerkt E in diagram 4.11.
Alle bouten moeten worden gemonteerd en
volledig worden vastgezet aan de omschreven
torsiefiguren.
