DE-5
JACOBSEN AR3/TR3
MONTAGEANLEITUNG FÜR
FAHRERSCHUTZRAHMEN (TOPS)
4 MONTAGE DES FAHRERSCHUTZRAHMENS
(TOPS)
4.1 MONTAGE DES SICHERHEITSGURTS AN
SITZ MILSCO CE-200
Die Maschine muss auf ebenem Boden
geparkt werden. Die Mähwerke müssen in die
Mähposition abgesenkt, die Feststellbremsen
angezogen, die Zündung AUS und der
Zündschlüssel abgezogen sein.

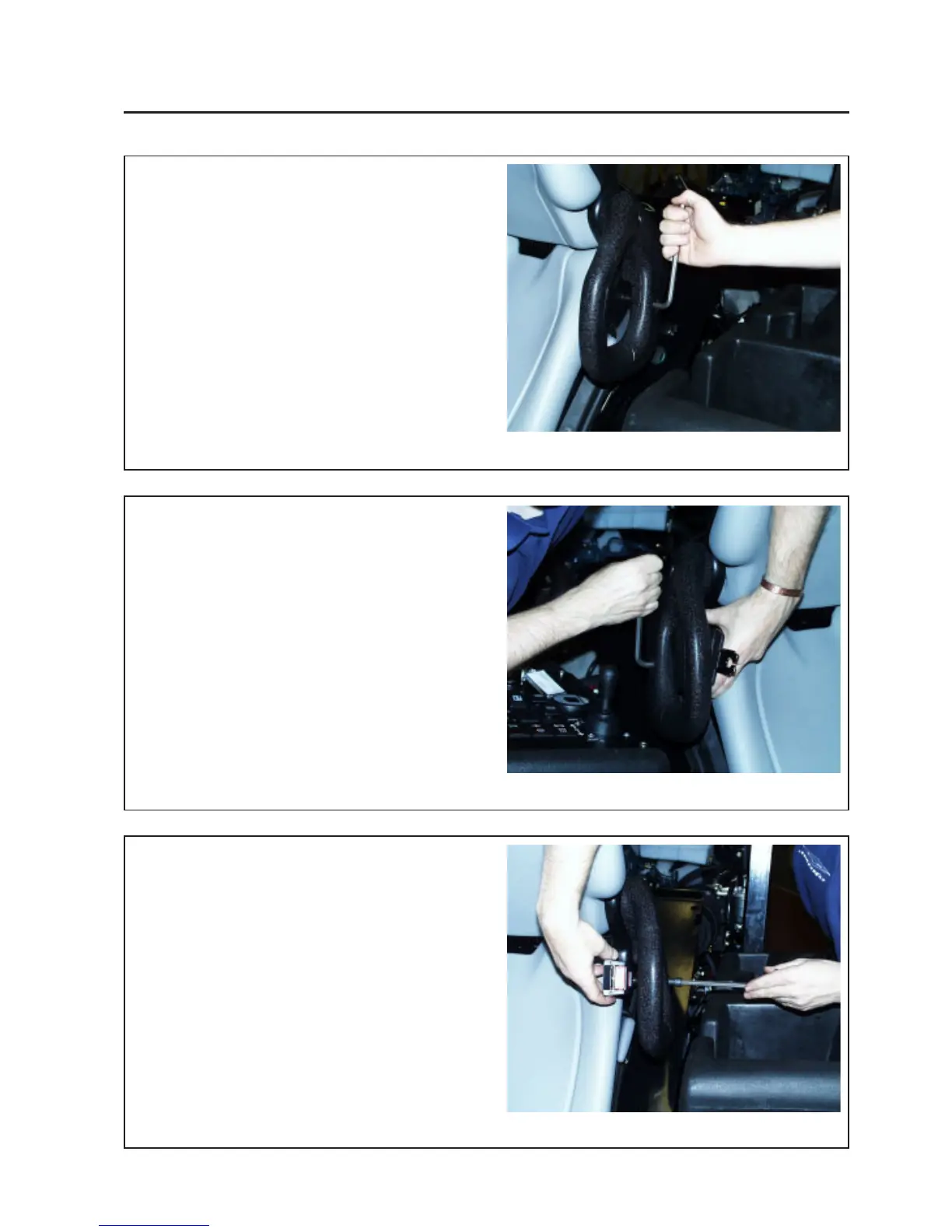

Sicherungsschrauben herausnehmen und
Sitzplatte anheben. Mit der Sitzstütze
feststellen.
Die Spannschraube, die durch das
Distanzstück an beiden Seiten des Sitzes
gesteckt ist, vollständig lösen.
4.2 RECHTE SEITE DES SITZES
Die Platte an der AUFROLLVORRICHTUNG
zwischen dem Distanzstück und dem
Sitzrahmen anbringen.
Die Spannschraube festziehen (25 - 35 Nm).
4.3 LINKE SEITE DES SITZES
Die Platte am GURTSCHLOSS zwischen
dem Distanzstück und dem Sitzrahmen
anbringen.
Die Spannschraube festziehen (25 - 35 Nm).
Sitzplatte absenken und
Sicherungsschrauben wieder anbringen.
