DE-9
JACOBSEN AR3/TR3
MONTAGEANLEITUNG FÜR
FAHRERSCHUTZRAHMEN (TOPS)
4 MONTAGE DES FAHRERSCHUTZRAHMENS
(TOPS)
4.11 Der TOPS-Rahmen wird auf jeder Seite des
Maschinenchassis mit fünf Schrauben
befestigt.
1 x Schraube M10
in Diagramm 4.10 mit C bezeichnet.
4 x Schrauben M12
in Diagramm 4.9 mit A und B bezeichnet,
in Diagramm 4.10 mit D bezeichnet und

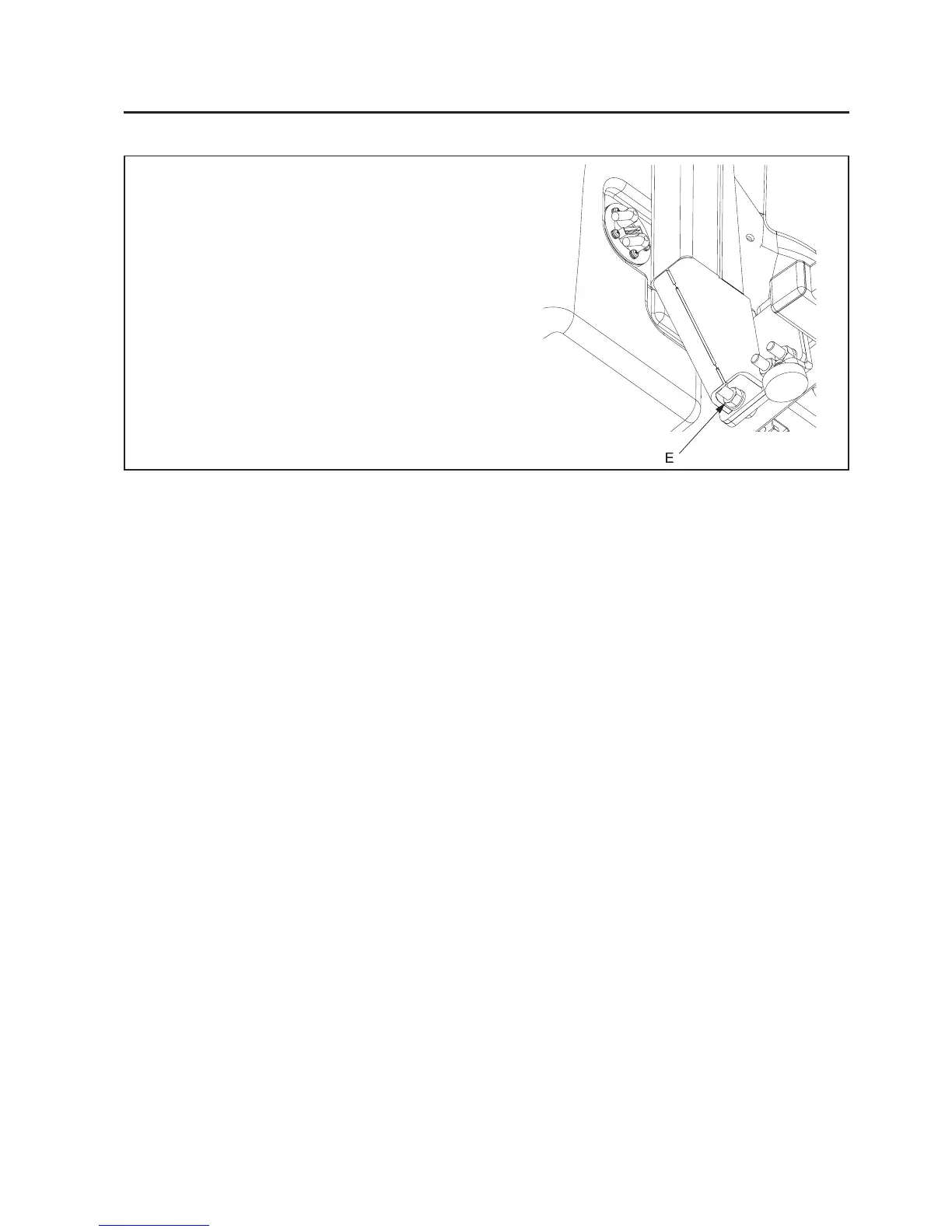

in Diagramm 4.11 mit E bezeichnet.
Alle Schrauben müssen verwendet werden
und mit den angegebenen Drehmomenten
angezogen werden.
