Jacobsen AR3

IT-9
JACOBSEN AR3/TR3
ISTRUZIONI PER IL MONTAGGIO DELLA
STRUTTURA DI PROTEZIONE
DELL’OPERATORE (TOPS)
4 INSTALLAZIONE DELLA STRUTTURA DI
PROTEZIONE DELL’OPERATORE
4.11 Il telaio della struttura di protezione
dell’operatore è fissato sul telaio della
macchina con cinque bulloni per lato.
Un bullone M10
contrassegnato C nello schema 4.10.
Quattro bulloni M12
contrassegnati A e B nello schema 4.9
contrassegnati D nello schema 4.10, e

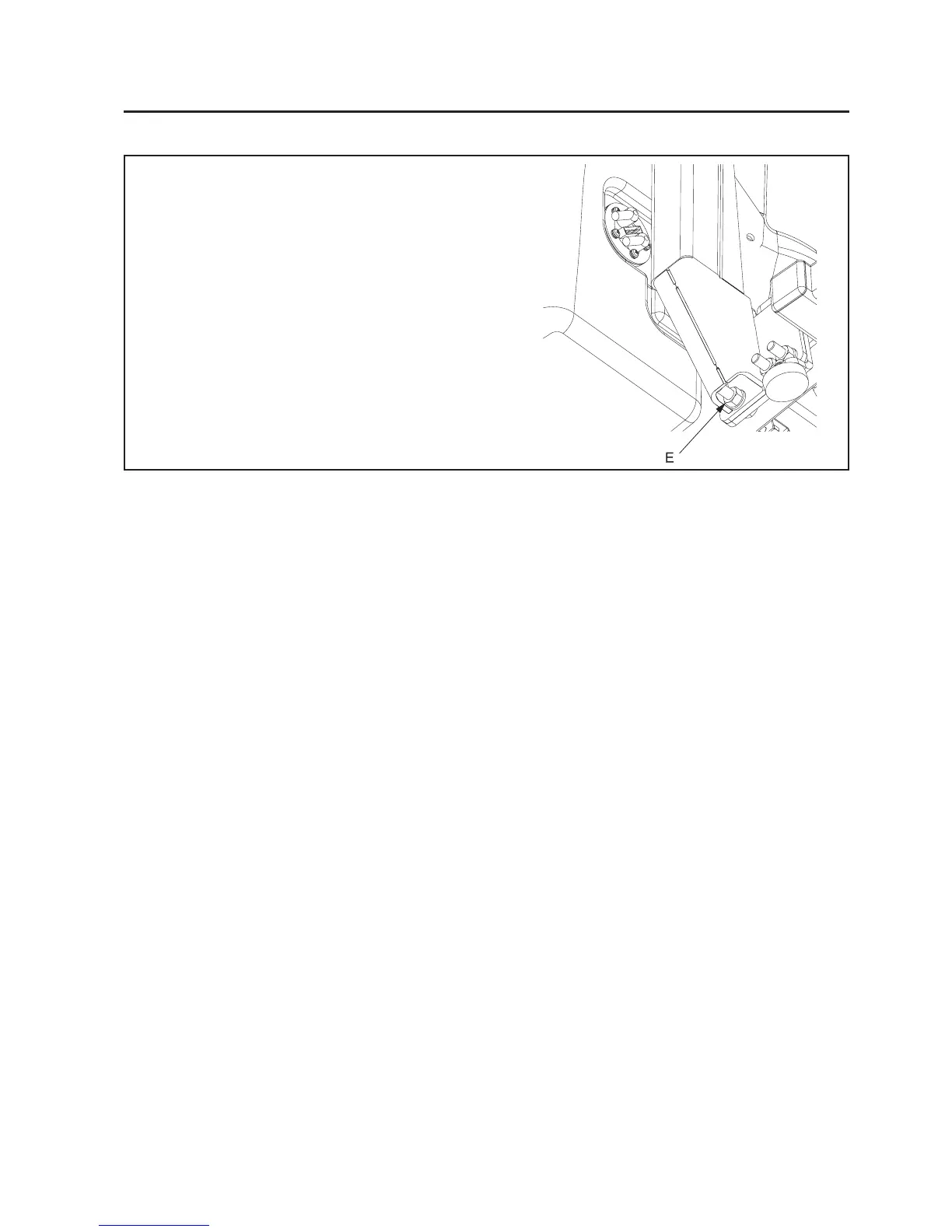

contrassegnati E nello schema 4.11
Tutti i bulloni devono essere montati e serrati
a fondo alle coppie specificate.
