Jacobsen AR3

IT-8
JACOBSEN AR3/TR3
ISTRUZIONI PER IL MONTAGGIO DELLA
STRUTTURA DI PROTEZIONE
DELL’OPERATORE (TOPS)
4 INSTALLAZIONE DELLA STRUTTURA DI
PROTEZIONE DELL’OPERATORE
4.9 ASSEMBLAGGIO DEL KIT TELAIO DELLA
STRUTTURA DI PROTEZIONE
DELL’OPERATORE (4137350)
Si raccomanda la massima attenzione
quando maneggiate parti pesanti.
All’occorrenza, chiedete l’aiuto di terzi o
utilizzate attrezzature di sollevamento adatte.

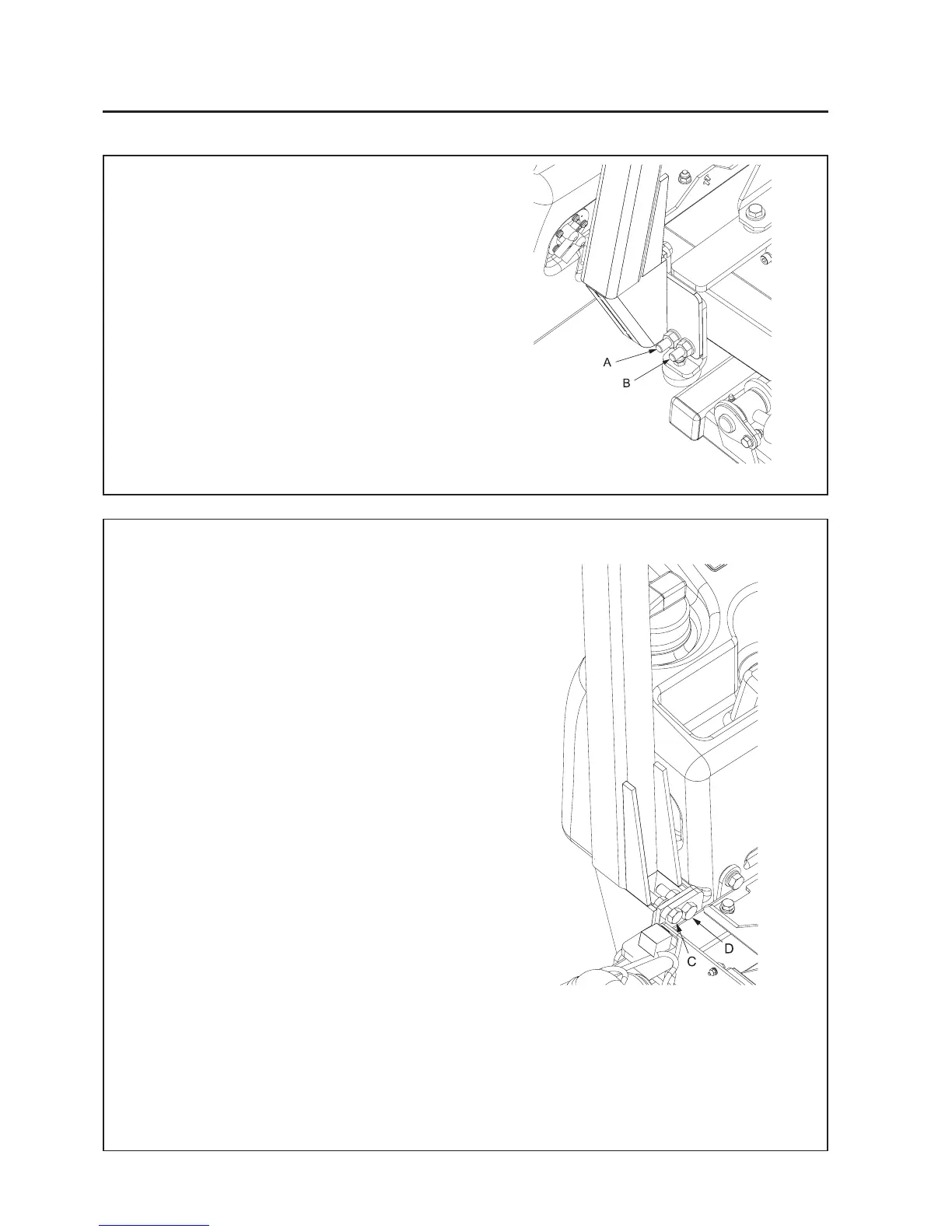

Montate il telaio della struttura di protezione
dell’operatore e fissatelo con la bulloneria
necessaria.
Montate e serrate a fondo il bullone ‘A’ prima
di montare il bullone ‘B’.
Serrate i bulloni alle seguenti coppie: M10 =
46 Nm, M12 = 79 Nm.
4.10 Tutti i bulloni devono essere montati con la
testa rivolta verso l’asse della macchina,
come illustrano gli schemi.
