Jacobsen AR3

IT-7
JACOBSEN AR3/TR3
ISTRUZIONI PER IL MONTAGGIO DELLA
STRUTTURA DI PROTEZIONE
DELL’OPERATORE (TOPS)
4 INSTALLAZIONE DELLA STRUTTURA DI
PROTEZIONE DELL’OPERATORE
4.7 LATO SINISTRO DEL SEDILE

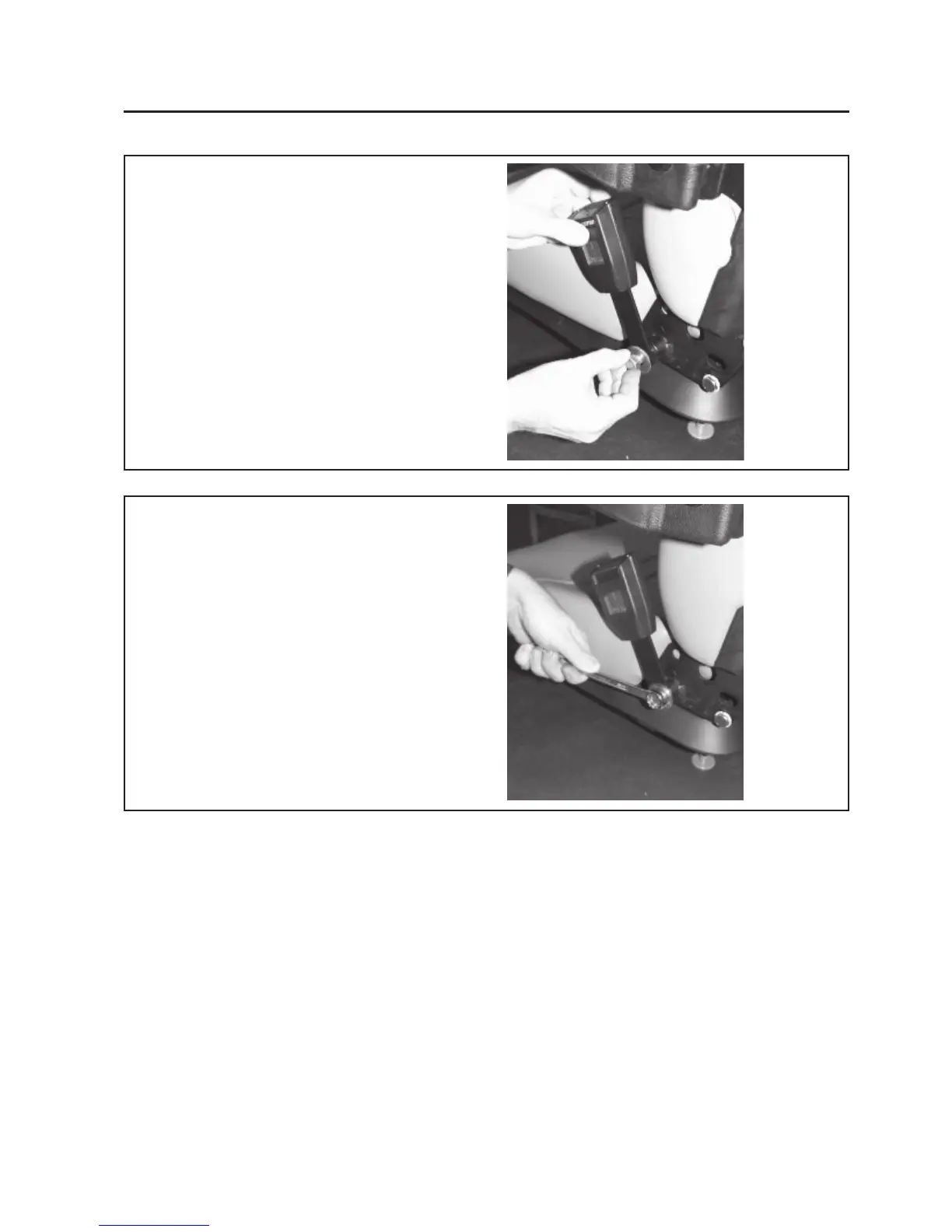

Montate la piastra della FIBBIA contro il
mozzo filettato sul telaio del sedile.
Montate la rondella sulla vite a testa
esagonale, ed avvitatela nel mozzo filettato.
4.8 Serrate a fondo la vite (25 - 35 Nm).
Abbassate la piastra del sedile e montate le
viti di fissaggio.
