Jacobsen AR3

IT-6
JACOBSEN AR3/TR3
ISTRUZIONI PER IL MONTAGGIO DELLA
STRUTTURA DI PROTEZIONE
DELL’OPERATORE (TOPS)
4 INSTALLAZIONE DELLA STRUTTURA DI
PROTEZIONE DELL’OPERATORE
4.4 ASSEMBLAGGIO DEL KIT CINTURA SUL
SEDILE MICHIGAN V-5300
Parcheggiate la macchina su terreno
pianeggiante, abbassate gli elementi di taglio
in posizione di falciatura, inserite i freni di
stazionamento, disinserite l’accensione e
togliete la chiave di accensione.
Togliete le viti di fermo, alzate la piastra del
sedile e fissatela con il supporto del sedile.

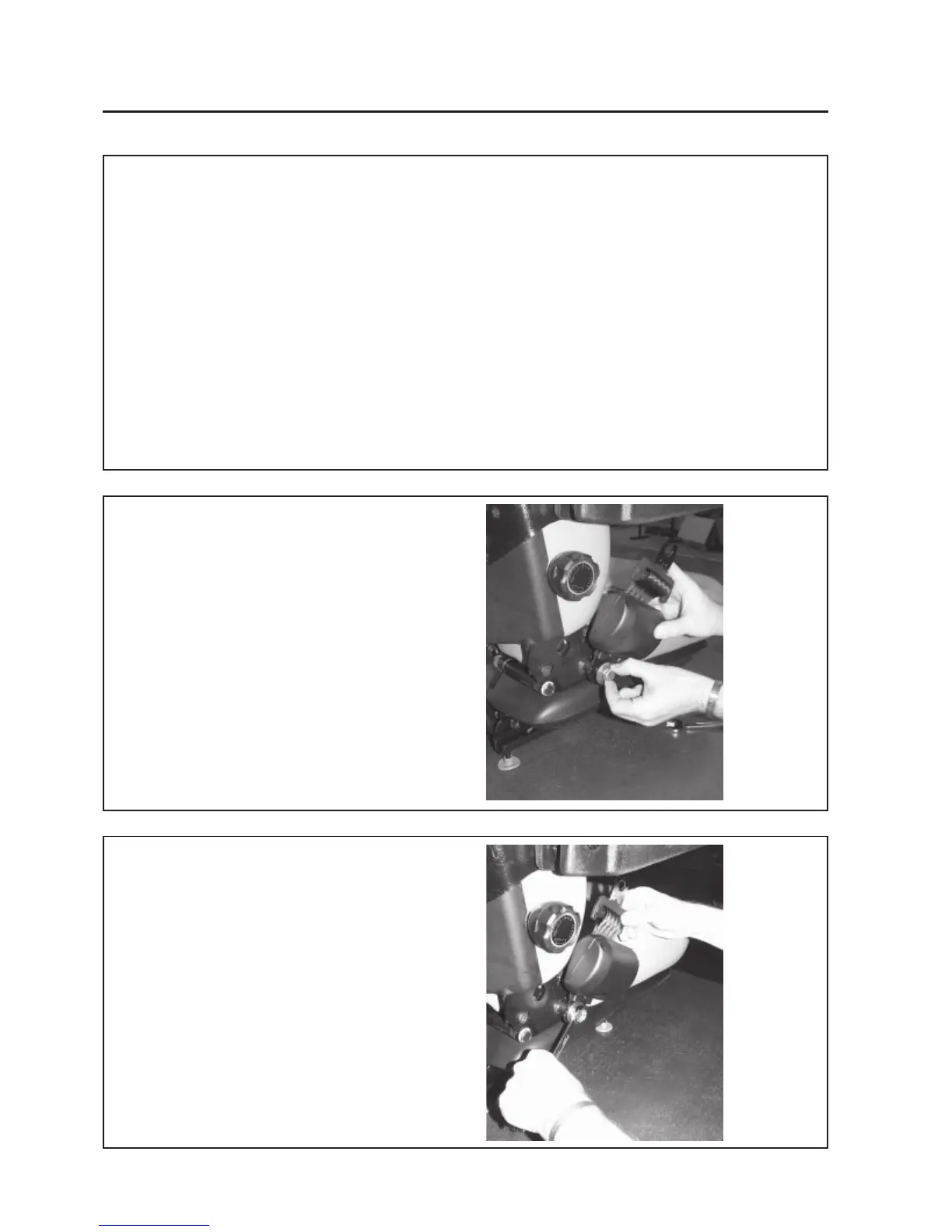

4.5 LATO DESTRO DEL SEDILE
Montate la piastra del RETRACTOR contro il
mozzo filettato sul telaio del sedile.
Montate la rondella sulla vite a testa
esagonale, ed avvitatela nel mozzo filettato.
4.6 Serrate a fondo la vite (25 - 35 Nm).
