JACOBSEN AR3/TR3
ISTRUZIONI PER IL MONTAGGIO DELLA
STRUTTURA DI PROTEZIONE
DELL’OPERATORE (TOPS)
4 INSTALLAZIONE DELLA STRUTTURA DI
PROTEZIONE DELL’OPERATORE
4.1 ASSEMBLAGGIO DEL KIT CINTURA SUL
SEDILE MILSCO CE-200
Parcheggiate la macchina su terreno
pianeggiante, abbassate gli elementi di taglio
in posizione di falciatura, inserite i freni di
stazionamento, disinserite l’accensione e
togliete la chiave di accensione.
Togliete le viti di fermo, alzate la piastra del
sedile e fissatela con il supporto del sedile.
Allentate completamente il bullone di
fissaggio assemblato attraverso il distanziale
su ambo i lati del sedile.

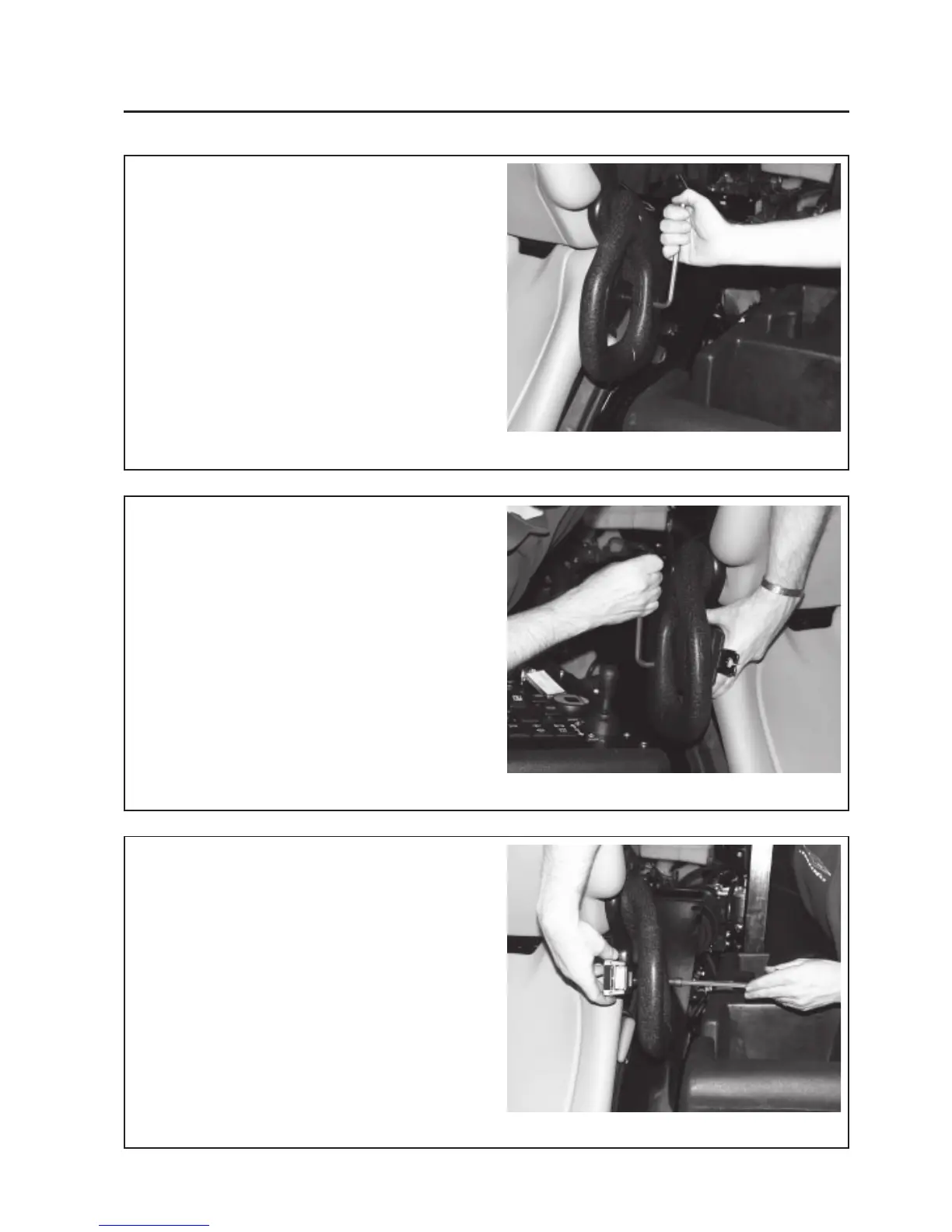

4.2 LATO DESTRO DEL SEDILE
Montate la piastra sul RETRACTOR tra il
distanziale ed il telaio del sedile.
Serrate a fondo il bullone di fissaggio (25 -
35 Nm).
4.3 LATO SINISTRO DEL SEDILE
Montate la piastra sulla FIBBIA tra il
distanziale ed il telaio del sedile.
Serrate a fondo il bullone di fissaggio (25 -
35 Nm).
Abbassate la piastra del sedile e montate le
viti di fissaggio.
