3 EINSTELLUNGEN
D-10
3.5 SCHNITTHÖHE ___________________________________________________________
Hinweis:
Darauf achten, daß das Untermesser richtig
eingestellt ist, bevor die Schnitthöhe eingestellt wird.
(Abschnitt 3.3).
1. Den Kippständer nach unten drücken und den Mäher
am Griff nach hinten kippen. Den Mäher nicht län-
gere Zeit nach hinten gekippt lassen, da sonst Öl in
die Brennkammer eindringen kann.
2. Die Muttern
(M)
an beiden Seiten gerade soweit
lösen, daß der Knopf
(L)
die vordere Rolle (oder der
„Turf Groomer“) anheben kann. Beide Seiten
gleichmäßig anheben.
3. Die Stellschraube
(P)
auf die gewünschte
Schnitthöhe
(O)
einstellen. Von der Einstellehre
(N)
zur Unterseite des Schraubenkopfes
(P)
messen,
dann die Flügelmutter anziehen, um die Einstellung
zu fixieren.
4. Die Einstellehre zwischen der vorderen Rolle und
der Antriebsrolle in der Nähe des äußeren Endes
der Rollen anlegen.
5. Den Schraubenkopf über das Untermesser
(Q)
schieben und den Knopf
(L)
einstellen, um den
Luftspalt zwischen der Rolle und der Einstellehre zu
schließen. Die Mutter
(M)
festziehen.
6. Die Schritte 4 und 5 am entgegengesetzten Ende
der Spindel wiederholen, dann die Muttern
(M)
anziehen. Die Schnitthöhe nochmals prüfen und bei
Bedarf nachstellen.

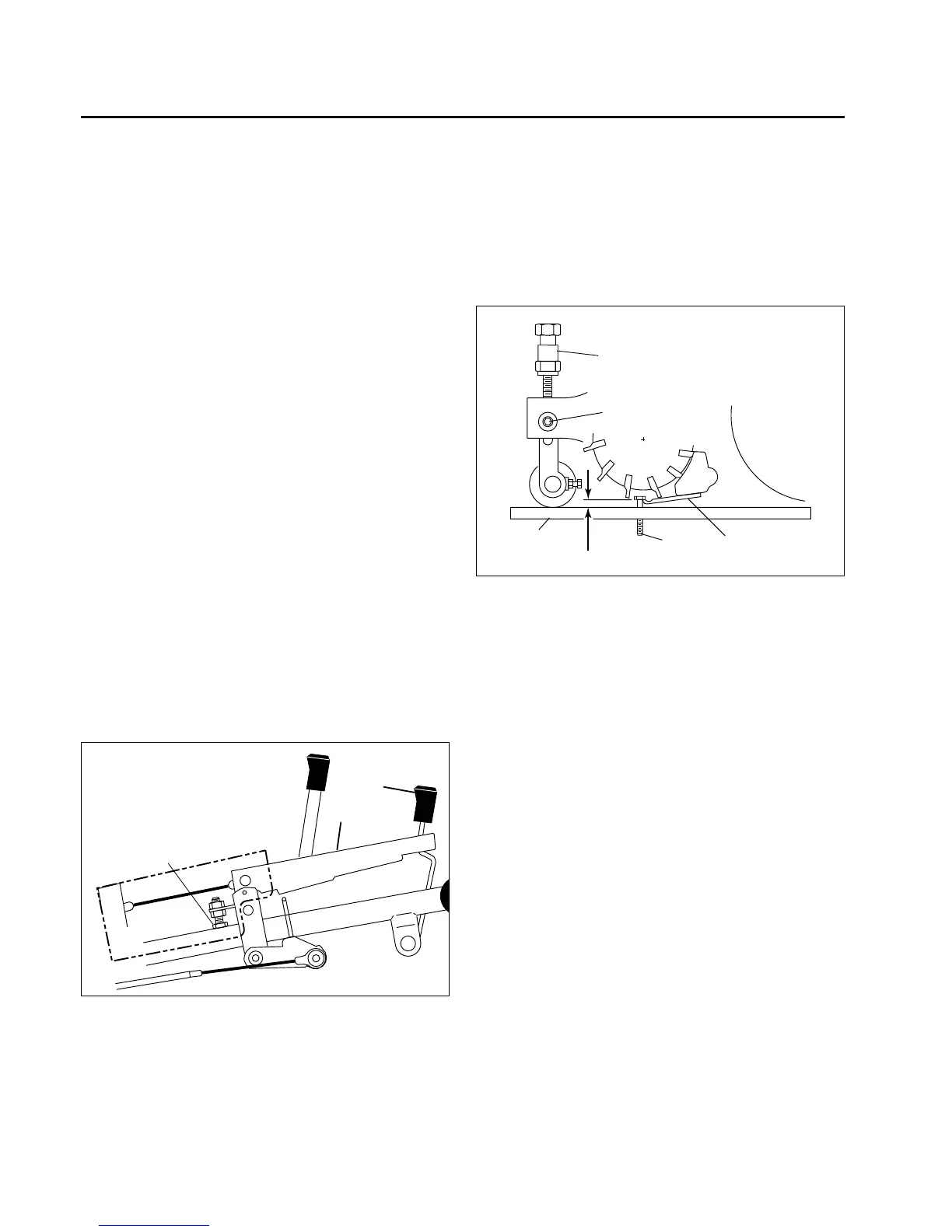

Abb. 3E
3.6 O.P.C.-VERRIEGELUNG ____________________________________________________
Schraube
(R)
so einstellen, dass der O.P.C.-Hebel
(T)
anschlägt, kurz nachdem der O.P.C.-Verriegelungshebel
(S)
in den O.P.C.-Hebel eingreift.
Abb. 3F
L
M
N
O
P
Q
R
S
T
