JUSTERINGER 7
19
7.3 BUNDKNIVEN ____________________________________________________________
1. Læs Afsnit 7.2 inden der foretages justeringer.
2. Start med at justere forkanten af knivcylinderen, og
derefter bagkanten. Forkanten af cylinderkniven er
den ende, der passerer over bundkniven først ved
normal cylinderrotation.

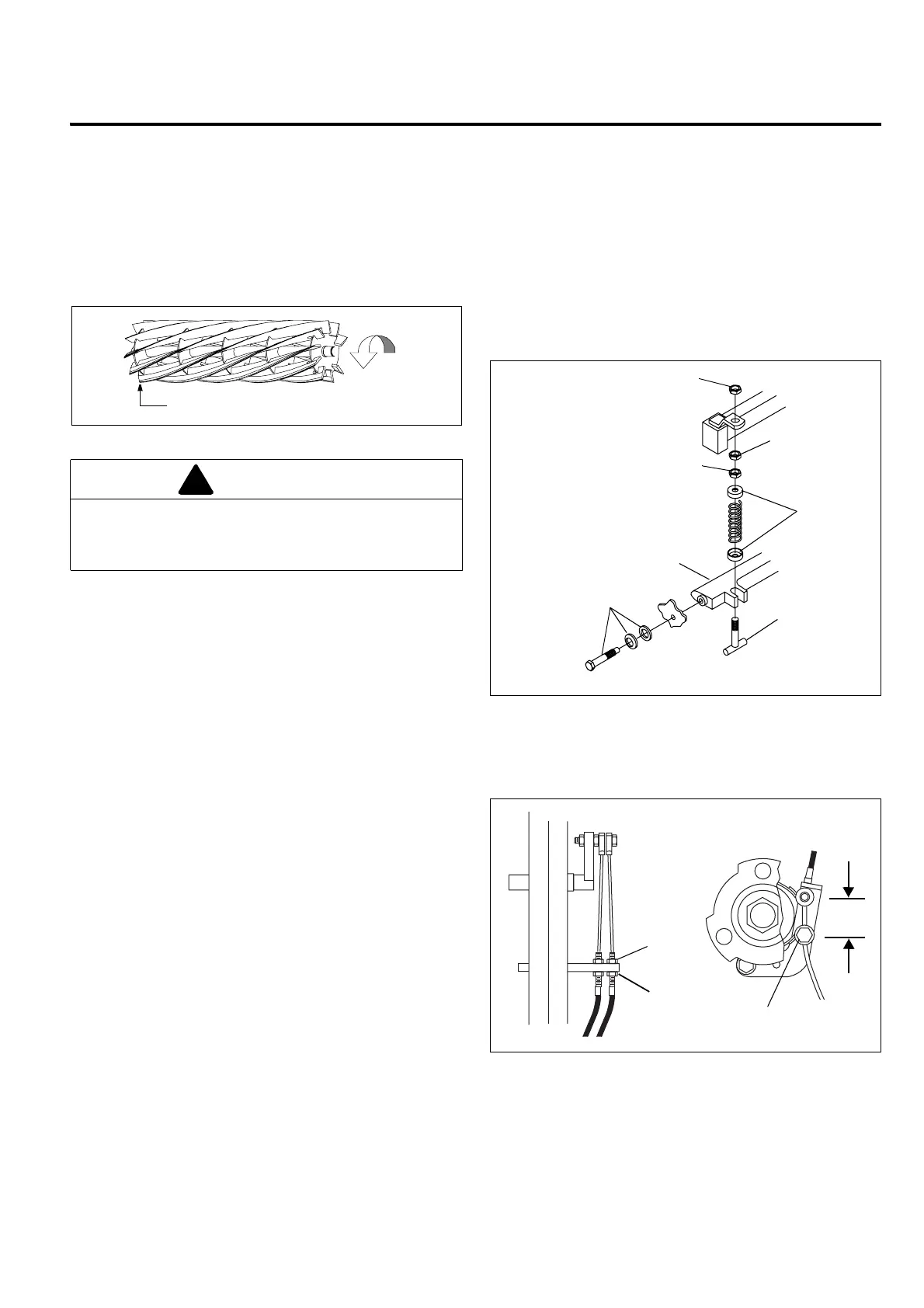

Figur 7B
3. Løsn møtrik (A), og drej møtrik (B) højre om for at
placere bundkniven tættere på tromlen eller venstre
om for at dreje bundkniven væk fra tromlen.
a. Stik en 0,025 - 0,075 mm søger eller folieplade
ind mellem knivcylinderkniven og bundkniven.
Drej ikke knivcylinderen.
b. Justér bagkanten på knivcylinderen på samme
måde, og check så justeringen af forkanten igen.
4. Stram møtrikken (A). Kontroller justeringen igen.
Når knivcylinderen og bundkniven er justeret korrekt, kan
knivcylinderen dreje frit og vil være i stand til at skære et
stykke avispapir i hele knivcylinderens længde, når
papiret holdes vinkelret 90° til bundkniven.
Figur 7C
7.4 BREMSE _________________________________________________________________
En korrekt justeret bremse kræver 4,5 kg træk øverst på
bremsearmen for at koble til, og skal have 38 mm fra
midte til midte, når den kobles fra.
1. Mindre justeringer foretages ved håndtaget. Løsn
møtrik (H), drej møtrik (J) for at justere bremsekablet,
og stram derefter møtrik (H).
2. Hvis der ikke kan foretages justeringer ved
håndtaget, må transporthjulene tages af og juster-
ingerne foretages på bremsebåndet.
3. Løsn skrue (K) og træk i kablet indtil den ønskede
bremsespænding er opnået. Stram skrue (K).
Genjustér (H) og (J).
Figur 7D
FORSIGTIG
Knivcylinderen skal behandles med største
forsigtighed for at undgå kvæstelser samt
beskadigelse af skærene.
Rotation
Forkanten
!
A
B
C
F
E
G
D
H
J
K
Bremserem
38 mm
