EINSTELLUNGEN 3
D-11
3.7 KUPPLUNG_______________________________________________________________
Anschlagschraube
(V)
regulieren, bis die
Kupplungsfinger das Kupplungsdrucklager berühren bzw.
0,06” entfernt sind. Gegenmutter verriegeln.
Am Kupplungskabel ziehen, bis der O.P.C.-Hebel am
Anschlag anliegt.
Der O.P.C.-Verriegelungshebel muss richtig eingestellt
sein, ehe die Kupplung justiert wird. (vgl. Abschnitt 3.6).
Der Stift
(U)
sollte am Ende des Bolzens anliegen. Die
Feder sollte bei ausgerückter Kupplung 46 mm lang sein.
Bei völlig eingerückter Kupplung sollte die Feder auf 44
mm zusammengedrückt werden.

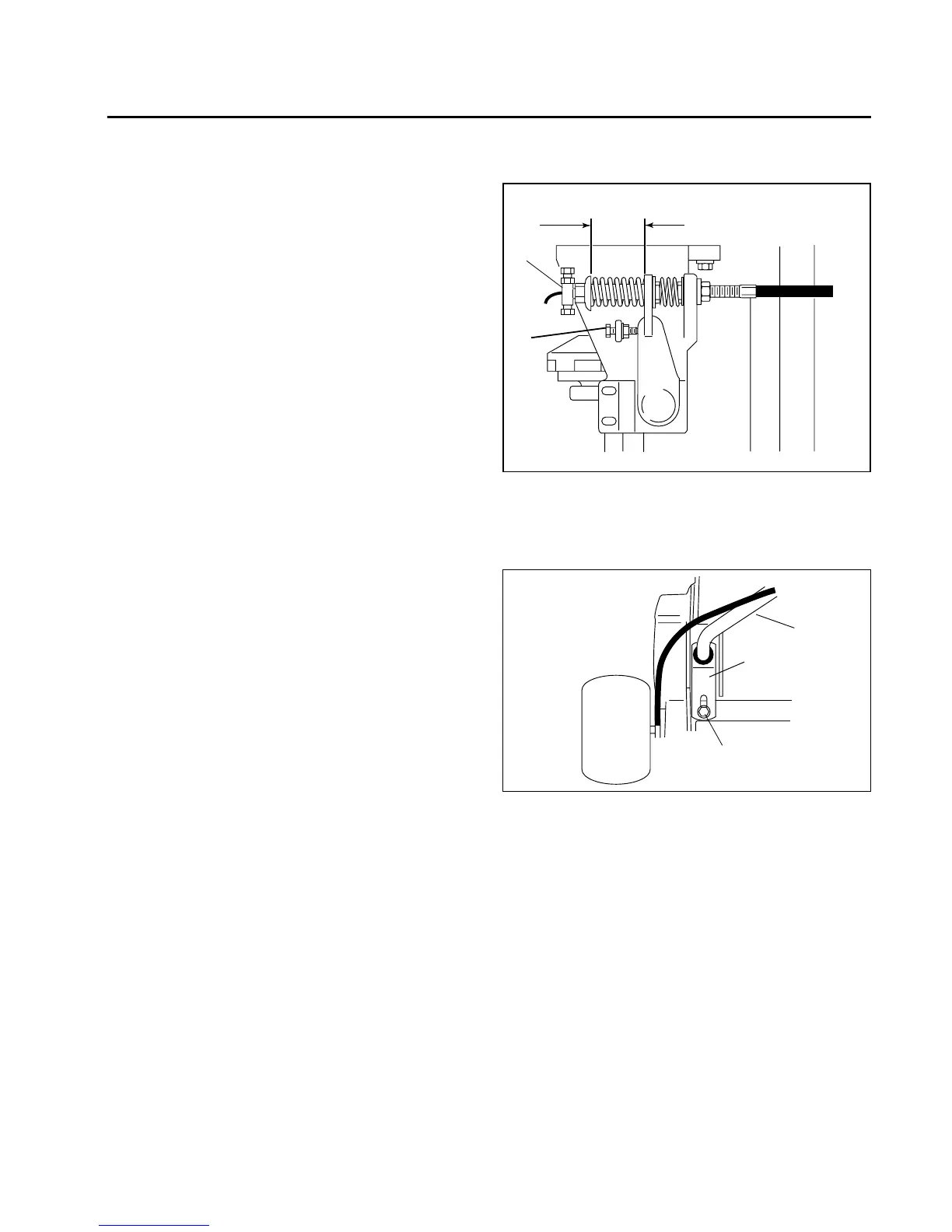

Abb. 3G
3.8 LENKSTANGE_____________________________________________________________
1. Zum Einstellen des Winkels der Lenkstange
(Y)
die
Schraube
(W)
auf beiden Seiten des Mähers lösen
und die Lenkstange auf die gewünschte Stellung ein-
stellen.
2. Nach dem Einstellen der Lenkstange die Halterung
(X)
so einstellen, daß die Lenkstange gerade auf
der Unterkante des Schlitzes in der Halterung ruht.
Die Schraube
(W)
festziehen.
Abb. 3H
U
46 mm ausgekuppelt
44 mm eingekuppelt
V
Y
X
W
