15
6.
7.
8.
9.
13.
10.
2.
3.
11.
12.
14.
15.
16.
17.
5.
4.
1.
18.

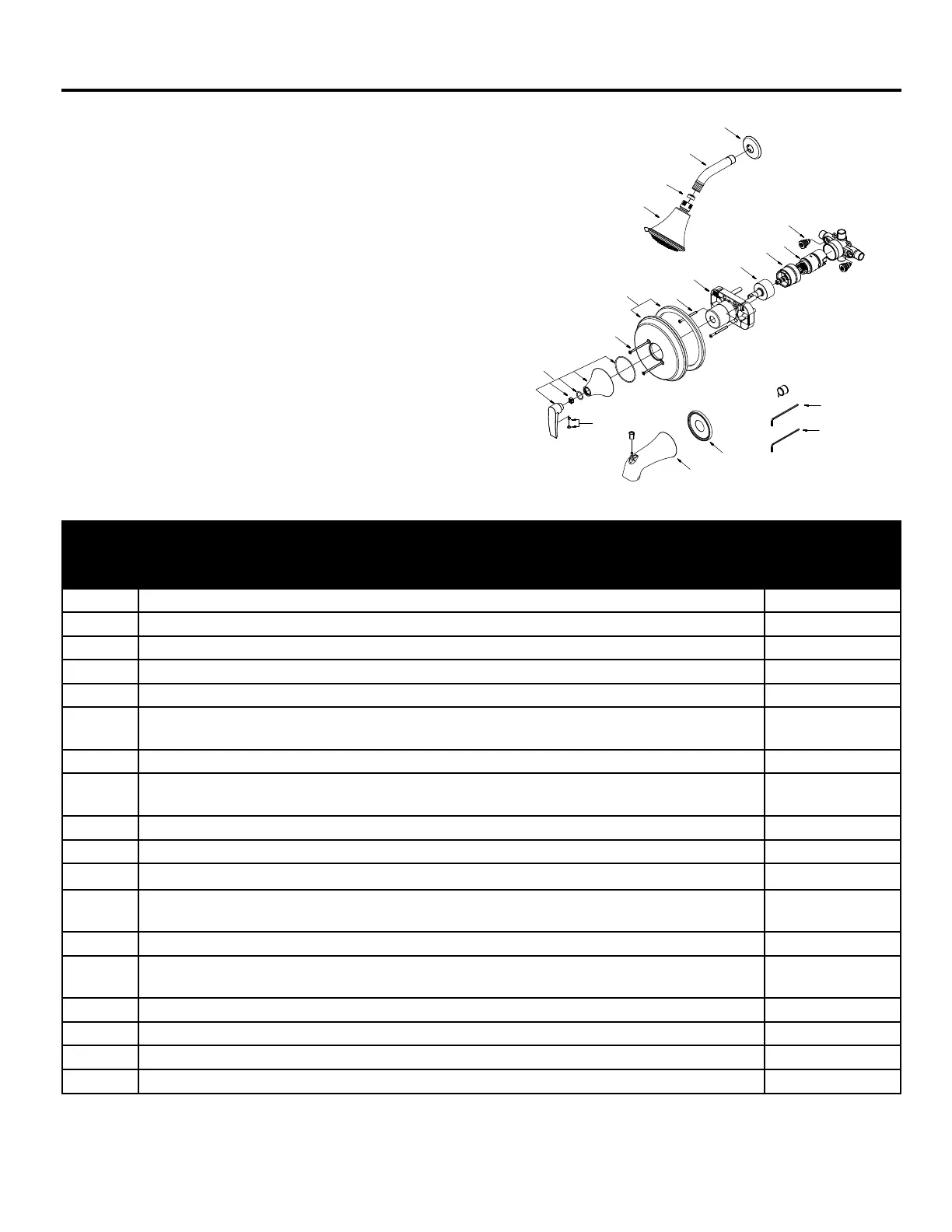

REPLACEMENT PARTS LIST / LISTE DES PIÈCES DE RECHANGE / LISTA DE PIEZAS DE REPUESTO
PART
PIÈCE
PIEZA
DESCRIPTION / DESCRIPTION / DESCRIPCIÓN PART # /
NO DE PIÈCE /
PIEZA #
1 Shower Head / Pomme de douche / Cabezal de ducha S1234403
2 Shower Arm / Bras de douche / Brazo de la ducha A020002
3 Shower Arm Flange / Plaquette de bras de douche / Brida del brazo de ducha A019001
4 Handle Assembly / Ensemble de poignée / Ensamble de la manija A66E181
5 Handle Cap / Capuchon de poignée / Tapa de la manija A66G325
6 Screw Set (3/16" -24 * 3-9/16" L) / Vis (3/16 po L - 24 * 3 9/16 po de long) / Tornillo
(W3/16 pulg -24 * 3 9/16 pulg de largo)
A608550
7 Escutcheon Assembly / Ensemble d’écusson / Ensamble del escudo de bocallave A66F128-S
8 Screw(3/16" -24 * 2-3/16" L) / Ensemble de vis (3/16 po – 24 * 2-3/16 po L) / Juego de
tornillos (3/16 pulg -24 * 2-3/16 pulg de largo)
A608519
9 Plaster Guard / Protecteur / Protector de yeso A127223
10 Retainer Nut / Écrou de serrage / Tuerca de retención A009286
11 Sleeve / Manchon / Manguito A103310-Z
12 Ceramic Disc Cartridge / Cartouche à disque en céramique / Cartucho de disco de
cerámica
A507193
13 Cartridge / Cartouche / Cartucho A507040
14 Hex Wrench(H3.18 *20 mm L * 90 mm L) / Clé hexagonale (3,18 po H * 2 cm L * 9 cm L)
/ Llave hexagonal (H3.18 * 20 mm de largo * 90 mm de largo)
A031017NI
15 Hex Wrench (H2.5 * 21 mm L *95 mm L) / Clé / Llave (H2.5 * 19 mm L * 53mmL) A031220NI
16 Spout Escutcheon / Écusson de bec / Escudo de bocallave de la boquilla A303028
17 Spout w/ Diverter / Bec avec inverseur / Boquilla con desviador A666755
18 Screen washer / Rondelle à grille / Arandela con ltro A010199
Printed in China / Imprimé en Chine / Impreso en China
For replacement parts, call our customer service department at
1-800-288-4002, 9 a.m. - 8 p.m., EST, Monday - Friday.
Pour obtenir des pièces de rechange, veuillez communiquer
avec notre service à la clientèle au 1 800 288-4002, entre 9 h
et 20 h (HNE), du lundi au vendredi.
Para obtener piezas de repuesto, llame a nuestro
Departamento de Servicio al Cliente al 1-800-288-4002, de
lunes a viernes de 9 a.m. a 8 p.m., hora estándar del Este.
