6
I Le vasche MaxiJacuzzi® sono dispositivi di classe "I" e pertan-
to devono essere permanentemente collegate, senza collega-
mentiintermedi,all'impiantoelettricoeall'impiantosalvavita(im-
pianto di messa a terra).
L'impiantoelettrico dell'edificio deve essereprovvi-
sto di interruttore differenziale da 0,03 A e di un ef-
ficiente circuito di protezione (messa a terra). Con-
trollare il corretto funzionamento dell'interruttore dif-
ferenzialepremendoilpulsantediprova(TEST);dovrebbe
scattare.
Le parti contenenti componenti elettrici, ad eccezio-
ne dei dispositivi di comando remoto, devono esse-
re posizionati o fissati in modo che non possano ca-
dere dentro la vasca.
Componenti e apparecchiature sotto tensione non de-
vono essere accessibili a chi è immerso nella spa.
I Per la connessione alla rete elettrica, è necessario installare un
interruttore magnetotermico secondo i valori indicati nel capitolo
"Caratteristiche elettriche", da posizionarsi in una zona conforme
alle istruzioni di sicurezza e non raggiungibile dagli utenti della va-
sca MaxiJacuzzi®.
È obbligatorio attenersi a queste disposizioni. Qualsiasi altra pro-
cedura è da considerarsi vietata.
I L’installazione di dispositivi elettrici ed apparecchi (prese, interrut-
tori, ecc.) nelle vicinanze della vasca MaxiJacuzzi®deve essere
conforme alle disposizioni di legge e norme del Paeseincui vienein-
stallata la vasca MaxiJacuzzi®.
I I dispositivi di disconnessione devono essere previsti nella rete
di alimentazione in conformità alle regole d’installazione.
IPerilcollegamentoequipotenzialecosìcomerichiestodaglistan-
dardnazionalispecifici,l'installatoredeveutilizzareilmorsettofor-
nito (standard EN 60335.2.60) nella centralina elettrica e con-
trassegnato dal simb olo . In particolare occorre stabilire un col-
legamento equipotenziale per tutte le masse metalliche che cir-
condano la spa, ad esempio tubature di acqua e gas, piattaforme
in metallo, ecc.
Consultarelaschedainformativapre-installazioneper le
istruzioni e l'alimentazione elettrica dei vari modelli.
Collegamenti elettrici

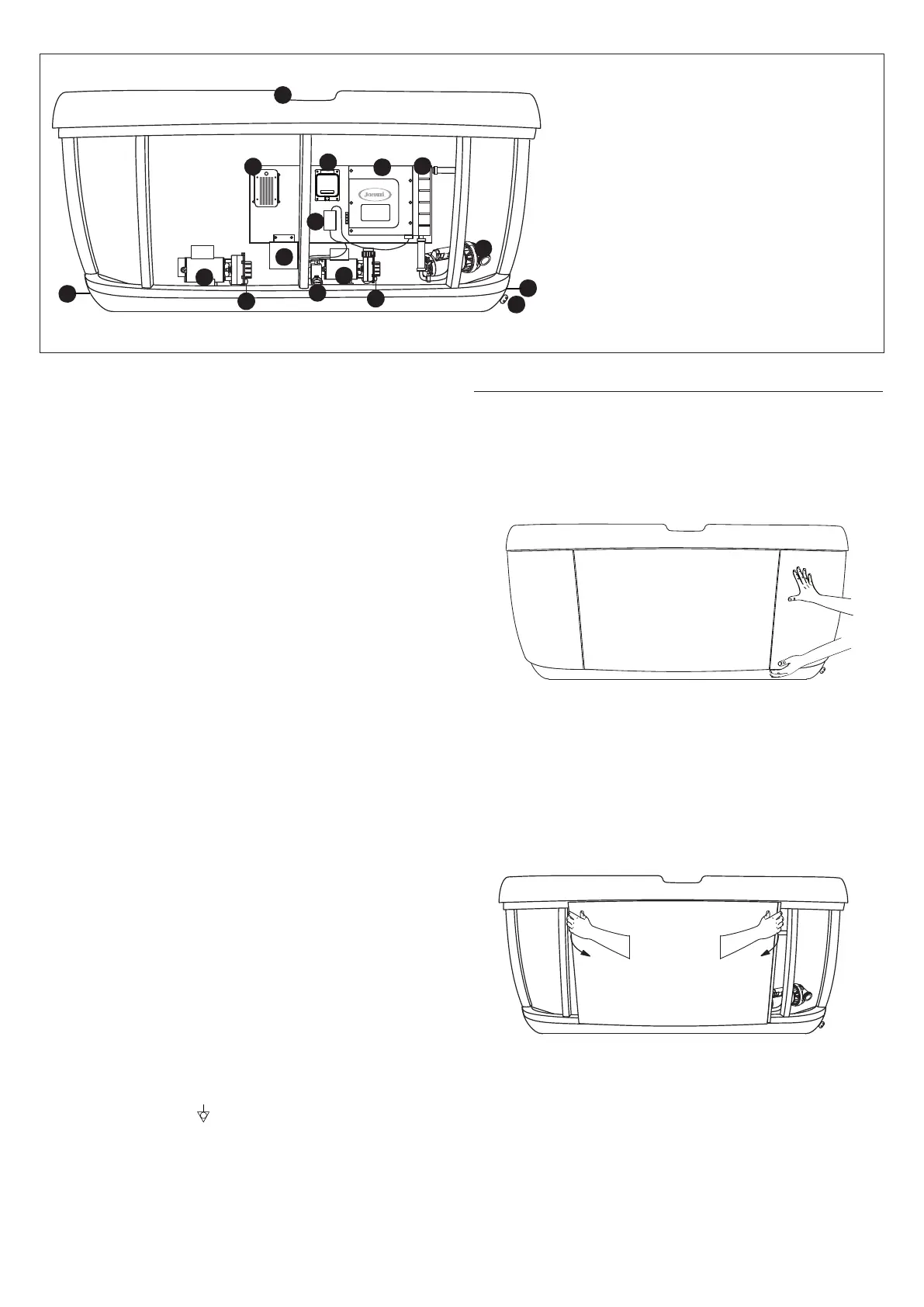

P er accedere alla morsettiera di alimentazione, è necessario rimuovere i
pannelli di rivestimento angolari e centrali dell'armadietto.
Quindi, tirare delicatamente in pannello in avanti per sganciarlo
dalla clip di fissaggio.
Collocare il pannello angolare in una posizione sicura per preveni-
re eventuali danni. Ripetere i passaggi per rimuovere l'altro pan-
nello angolare.
Ora deve essere rimosso il pannello centrale. Afferrare i lati del
pannello e tirare delicatamente il rivestimento in avanti fino allo
sgancio di tutte le clip, quindi tirare verso l'alto per rimuoverlo.
Posizionare il pannello in un luogo sicuro per evitare di danneg-
giarlo.
Selezionare l'ingresso di alimentazione che si desidera utilizzare.
Accertarsi di installare una canalina e un connettore elettrico da
3/4" attraverso l'ampia apertura presente nella parte inferiore del-
la cassetta elettronica in modo da far passare il cavo attraverso la
morsettiera.
9
7
8
2
3
1
5
10
10
11
6
12
12
13
14
4
1 Pannello di controllo in vetro ProTouch™l
2 Cassetta elettronica ProTouch™
3 Riscaldatore
4 Regolatore di corrente elettronico
(per il sistema CLEARRAY)
5 Sistema di purificazione dell'acqua CLEARRAY
6 QuickDrain™
7 Pompe dei getti
8 Filtro/Pompa di ricircolo
9 Pompe dei getti
10 Ingresso(i) di alimentazione
11 Valvola di scarico della spa
12 Tappo(i) di scarico della pompa
13 Stereo wireless BLUEWAVE 2.0
14 Modulo sistema di monitoraggio remoto Jacuzzi
