1
4
4
a b
5
a
b
2
1a
1a
1b
1b
2a
2a
2a
2b
2b
2b
2b
3
3
1 4
3
2
1
1
1
4
4
4
4
3
3
3
2
2
65

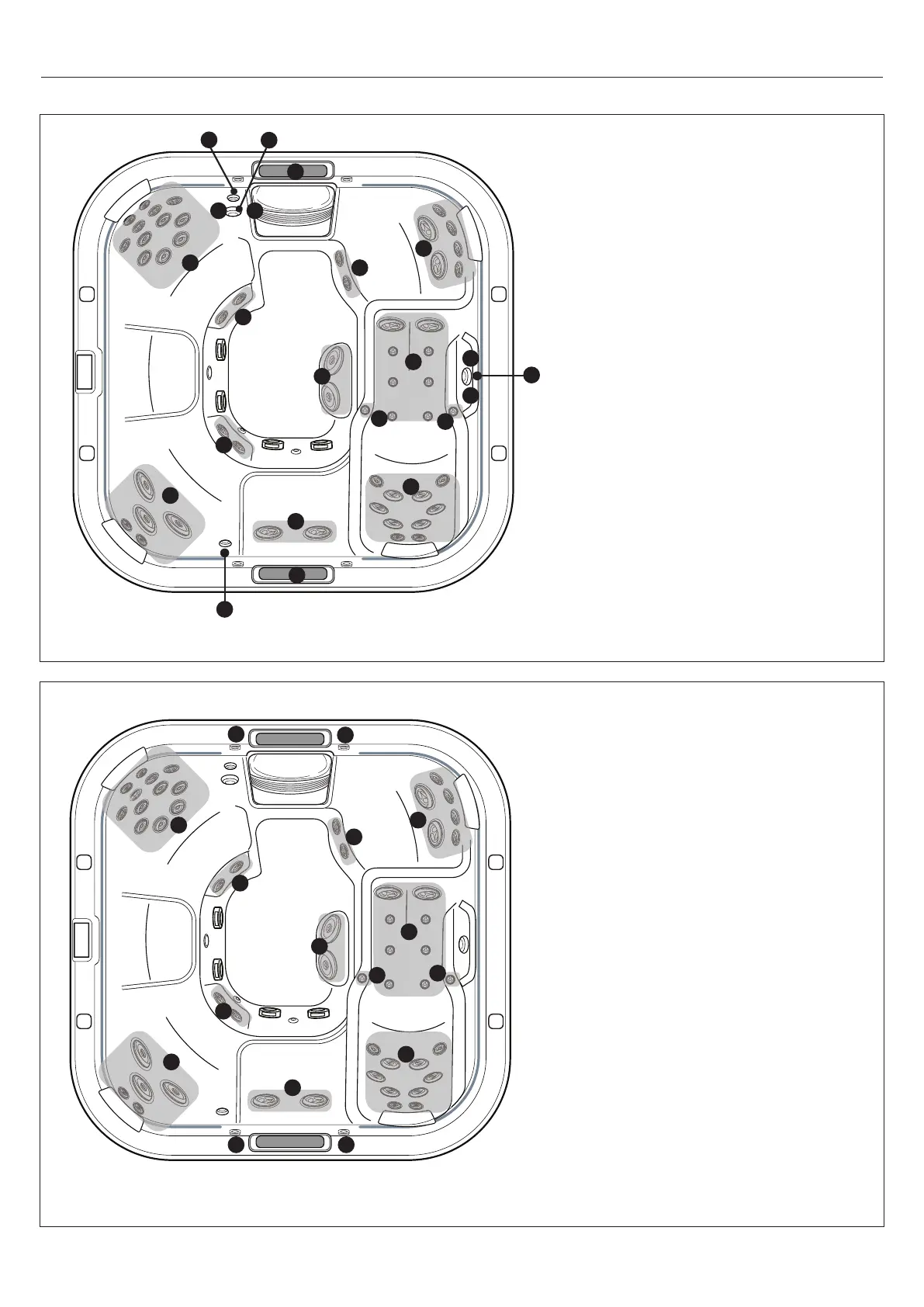

DIAGRAMME DES SÉLECTEURS MASSAGE/CASCADE J-575
J-575
Fonctionnement des commandes d’air
• B asculez entre les commandes d’air 1 à 4
pour ajouter de l’air aux groupes de jets
désignés.
J-575
Sélecteurs de massage (1-2)
• Le sélecteur de massage 1 détourne la
sortie de la pompe à jets 1 entre les
groupes de jets 1a-1b.
• Le sélecteur de massage 1 détourne la
sortie de la pompe à jets 1 entre les
groupes de jets 1a-1b.
Sélecteur de cascades (3-4)
• Le sélecteur de cascade (3) commande la
sortie de la pompe de circulation vers la
cascade (3). Le sélecteur de cascade (4)
commande la sor tie de la pompe de circu-
lation vers la cascade (4).
Jets sans sélecteur de massage (5)
• Les jets (5) sont toujours activés lorsque
la pompe à jets 1 est en marche.
Le fonctionnement du spa peut être modifié sans préavis.
Le fonctionnement du spa peut être modifié sans préavis.
