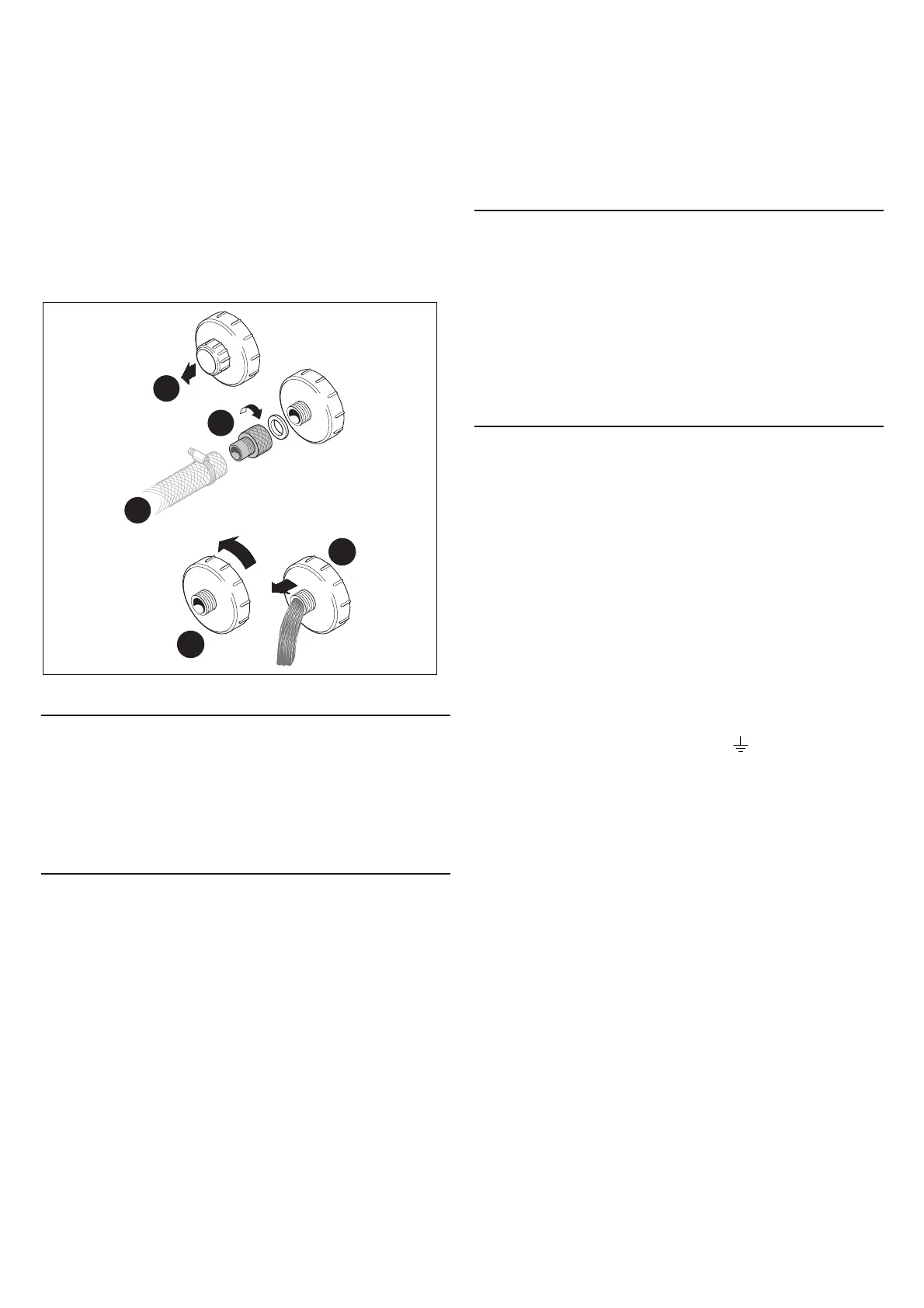

60
fermeture se trouvant sur la base et en vissant le raccord avec
le joint prévu à cet effet.
Remarques
Pour ouvrir la vanne, tourner la bague dans le sens contraire
des aiguilles d'une montre et la tirer.
Au cas où vous décideriez de raccorder de façon permanen-
te le spa MaxiJacuzzi au collecteur d'évacuation, il est conseillé
de se raccorder en amont de la vanne (pour avoir un débit ma-
jeur) et d'installer une vanne à tiroir près du puits d'évacua-
tion, dans un endroit accessible (
2, détail D).
ATTENTION
Si pour les remplissages périodiques, le spa
MaxiJacuzzi
®
est raccordé au réseau public de
distribution d'eau potable, se renseigner d'abord
auprès des autorités locales pour pouvoir res-
pecter les normes anti-pollution en vigueur dans
le pays. Dans les pays membres de la CEE, se
référer à la norme EN 1717.
• Pour le branchement au réseau électrique et les installations
y afférentes, se référer aux instructions figurant sur la fiche de
préinstallation (chapitre “Branchements électriques”), en veillant
à ce que l’interrupteur général de sectionnement soit placé dans
un endroit sûr et accessible à l’utilisateur.
Branchements électriques
• Réaliser le branchement au bornier tel qu'indiqué en
4.
REMARQUE : si l'alimentation est réalisée avec une
double ligne monophasée (220-240 V 2 + N~) ou avec
une ligne triphasée dotée de conducteur neutre (380-
415 V 3 + N~), avant d'effectuer le branchement, cou-
per les barrettes de connexion indiquées, situé près du
bornier d'alimentation.
Pour les caractéristiques des câbles, des interrupteurs, etc., te-
nir compte des recommandations figurant sur la fiche de pré-
installation, en particulier au chapitre “SÉCURITÉ ÉLECTRIQUE”.
• L'installateur devra utiliser des câbles de section adéquate ayant
des caractéristiques non inférieures à celles du type H 05 VV-F.
ATTENTION
La section des conducteurs devra dans tous les
cas tenir compte non seulement de l'absorption
de l'installation, mais aussi du parcours des
câbles et des distances, des systèmes de pro-
tection choisis et des normes spécifiques rela-
tives aux installations électriques à pose per-
manente en vigueur dans le pays où le spa Maxi-
Jacuzzi
®
est installé. Le bornier du tableau
électrique est prévu pour des câbles de12 mm2
de section maximale.
• Pour garantir le degré de protection contre les projections
d'eau, tel que prévu par les normes et pour faciliter le raccor-
dement au réseau électrique, indépendamment de la section
des conducteurs utilisés, il a été monté sur le tableau électrique
un passe câble.
• L'installateur devra respecter les susdites prescriptions et u-
tiliser des raccords étanches sur les points de jonction
; il devra également garantir le respect des normes s-
pécifiques en la matière et en vigueur dans le pays où le
spa MaxiJacuzzi
®
est installé
• L’installateur devra se limiter au passage du(des) câble(s) et à
la fixation des conducteurs : “phase” sur les bornes L1 et, é-
ventuellement L2 et L3, “neutre” à la borne N et “Terre” à la bor-
ne correspondante portant le symbole (fig. 4). Une fois le
branchement effectué, l'installateur devra refermer le couvercle
et serrer le passe-câble de façon à assurer la protection contre
les projections d’eau.
Il est obligatoire de respecter cette prescription : toute autre pro-
cédé est interdit.
• Le parcours du câble, le choix des matériaux et des solutions
d'installation les plus adéquates sont confiés au professionna-
lisme et à l'expérience de l'installateur ; il a la responsabilité de
garantir et de certifier l'installation effectuée.
JACUZZI EUROPE S.p.A. décline toute responsabilité dans les
cas suivants :
installation réalisée par du personnel non qualifié et/ou non au-
torisé à délivrer la certification des travaux effectués.
Non-respect des normes et des dispositions légales relatives
aux installations électriques des habitations, en vigueur dans
le pays où l'installation a été effectuée.
Non-respect des instructions concernant l'installation et l'en-
tretien fournies dans le présent manuel.
1
2
3
4
5
