FRANÇAIS
Centre d’alimentation AquaLink
®
TCX™
|
Manuel d’installation et de fonctionnement
4.1.1 Câblage basse tension
REMARQUE : séparez le câblage haute et basse tension de
façon permanente à l’aide de gaines annelées.
1. Branchez les ls de communication basse tension
RS-485.
2. Localisez les deux câbles d’alimentation d’entrée
qui proviennent du disjoncteur, reportez-vous à la
Figure 12 (a).
3. Branchez une entrée « Line » depuis la borne 1 et
l’autre vers la borne 3, reportez-vous à la Figure 12 (b).
4. Si un actionneur de vanne Jandy (JVA) est présent,
letez le connecteur JVA à travers le coin inférieur
droit du panneau de contrôle par la débouchure
latérale et le raccord de délestages de traction.
5. Branchez le câble du JVA, reportez-vous à la Figure
12 (c).
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
a
b
1 2 3 41 2 3 4
c

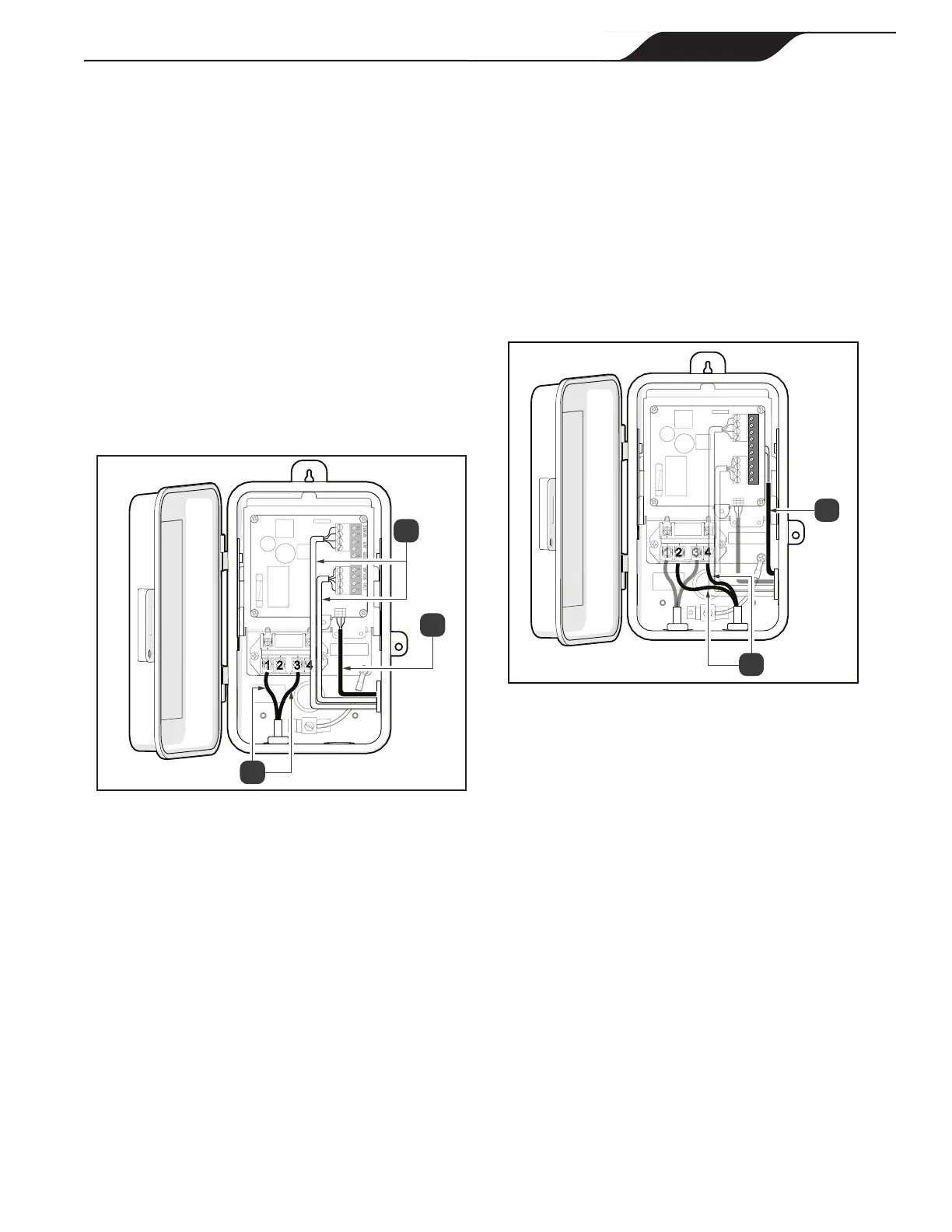

Figure 12. Version pour piscines seulement,
connectez les entrées « Line » et les câble
du JVA
6. Installez les câbles basse tension. Installez les ls
pour les connexions du capteur de température à
travers la débouchure latérale, reportez-vous à la
Figure 13 (a).
7. Branchez les câbles dans l’ordre indiqué sur le
panneau de contrôle.
8. Raccordez l’équipement (Éclairage/Électrolyseur/
Pompe). Mesurez la distance de l’équipement au
boîtier.
9. Coupez un morceau de conduit électrique de 1/ 2 po
an de le faire correspondre à cette distance.
10. Faites passer les câbles de l’équipement à la
conduite et dans le boîtier de l’AquaLink TCX.
11. Appuyez sur le conduit dans le connecteur terminal.
12. Raccordez le l de mise à la terre à la vis verte
située sur le châssis de l’AquaLink TCX. Le l de
mise à la terre devra être vert/jaune.
13. Localisez les deux câbles d’alimentation d’entrée
qui proviennent de l’équipement.
14. Branchez une entrée « Load » depuis la borne 2 et
l’autre vers la borne 4, reportez-vous à la Figure 13 (b).
15. Vériez tous les points de connexion et le câblage
an de localiser les connexions sécurisées.
a
1
2
3
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
4
b
Figure 13. Connectez les câbles de la charge
d’entrée
16. Si la moitié inférieure du panneau à face neutre doit
être enlevée, utilisez des pinces diagonales pour
couper les deux pattes arrière, reportez-vous à la
Figure 14 (a).
17. Découpez l’étiquette du panneau à face neutre
à travers l’ouverture du panneau à face neutre,
reportez-vous à la Figure 14 (b).
18. Faites pivoter la partie inférieure du panneau à face
neutre en exerçant un mouvement de va-et-vient
jusqu’à ce que les pattes se détachent, reportez-
vous à la Figure 14 (c).
