Jandy AquaLink TCX User Manual

Página 41
ESPAÑOL
Centro de energía Jandy
®
AquaLink
®
TCX™
|
Manual de instalación y operación
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
a
1 2 3 41
2
3
4

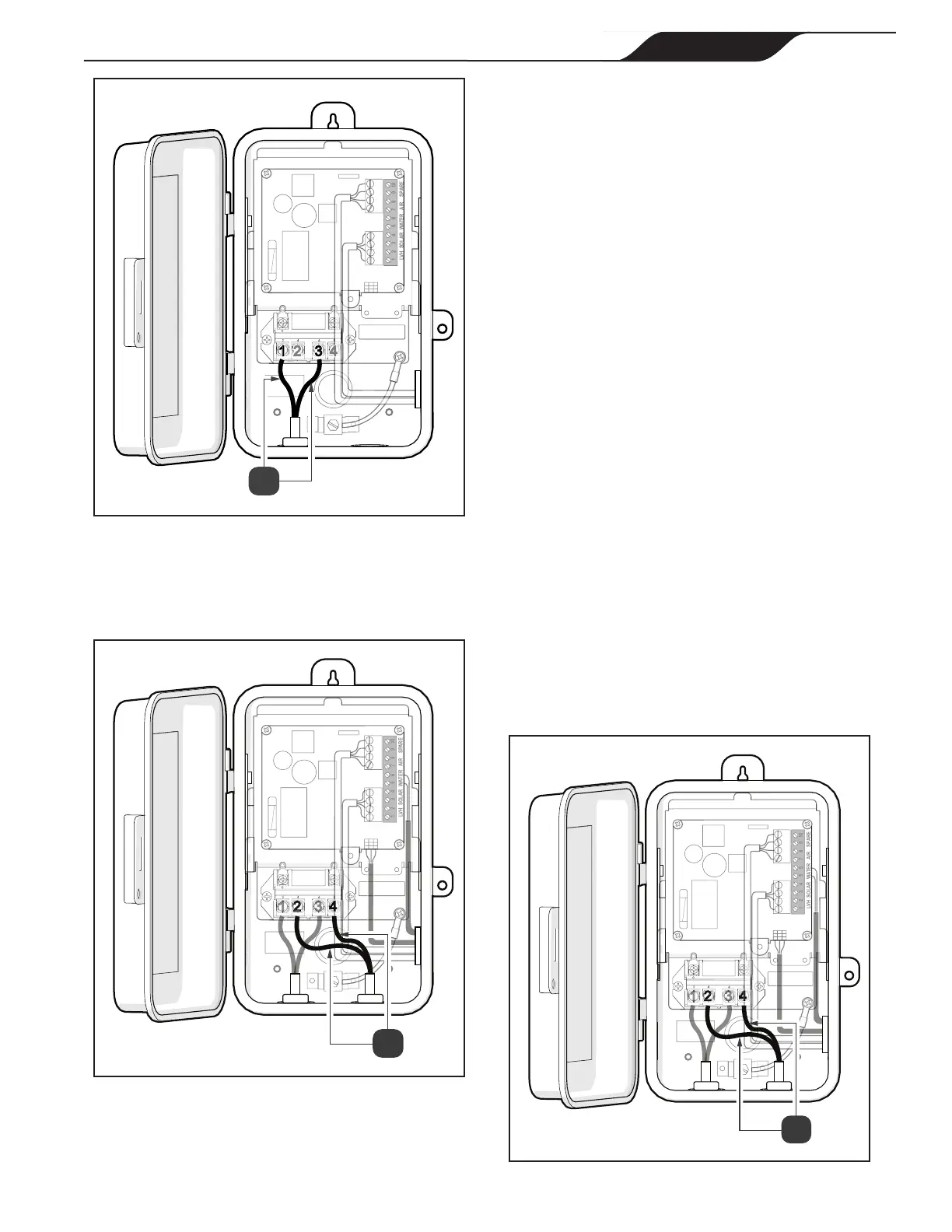

Figura 2. Conecte los cables de entrada
10. Conecte una bomba de ltro de velocidad única
al lado de carga del relé; use los terminales 2 y 4;
consulte la Figura 3 (a).
1
2
3
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
4
a
Figura 3. Conecte los cables de entrada de carga
3.2.2 Cableado de alto voltaje (bombas de velocidad
variable)
NOTA: La bomba de velocidad variable debe cablearse “en vivo”.
1. Apague la energía en el panel del disyuntor.
2. Quite dos de los troqueles del cerramiento. Uno de
los oricios de los troqueles conducirá al panel del
disyuntor y el otro al equipo de la piscina.
3. Si no se usa relé para un clorador de agua salada,
conecte el equipo (iluminación, bomba con
característica de agua, bomba de refuerzo, bomba
solar). Mida la distancia entre el equipo y el
cerramiento.
4. Si se usará relé para el clorador de agua salada, tire
de las líneas del disyuntor de la bomba de ltro al
lado de la línea del relé y cablee la bomba en el
lado de la línea del relé. Cablee el clorador de agua
salada al lado de carga.
5. Corte un segmento de conducto eléctrico de 1/2ʺ
igual a esta distancia.
6. Tienda los cables desde el equipo a través del
conducto hasta el cerramiento de AquaLink TCX.
7. Presione el conducto en el adaptador del terminal.
8. Conecte el cable de conexión a tierra al tornillo
verde ubicado en el chasis de AquaLink TCX. El
cable de conexión a tierra será verde/amarillo.
9. Conecte una entrada de “carga” en el terminal 2 y
otro en el terminal 4; consulte la Figura 4 (a).
1
2
3
1 2 3 4 5 6 7 8 9 10
LVH SOLAR WATER AIR SPARE
4
a
Figura 4. Conecte los cables de entrada de carga
