Out to Light (Load)
A
D
E
C
B
From Breaker Box
From Breaker Box
Out to Light (Load)
A
B
E
D
C
OR
O
Out to Light (Load)
A
D
E
C
B
From Breaker Box
From Breaker Box
Out to Light (Load)
A
B
E
D
C
OR
OU
Herramientas necesarias
• ENCENDIDO/APAGADO manual o remoto a través del controlador Z-Wave
• Se puede incluir en varios grupos y escenas
• Se puede utilizar en una instalación monofásica o con hasta dos interruptores
auxiliares Jasco en conguraciones de cableado de tres o cuatro vías
• Compatible con todas las bombillas incandescentes y las bombillas CFL/LED
• Interruptor de paleta intercambiable — el paquete incluye una paleta blanca y
marrón claro
• Utiliza una placa de pared estándar y decorativa para instalaciones de conexión
sencilla (de salida única) (la placa de pared no está incluida)
• Un LED azul indica la ubicación del interruptor en habitaciones oscuras
• Z-Wave está certicado para sincronización simple y automatización integrada
del hogar
• Instalación de terminales de tornillo — requiere de conexiones de cables para
Line (Hot) (Línea [con corriente]), Load (carga), Neutral (neutro) y Ground (tierra).
Se requiere un cable puente para instalaciones de 3 o 4 vías.
IMPORTANTE
El accesorio controlado por el interruptor de luz en la pared Z-Wave
no debe exceder los 960 watts (incandescente). Este interruptor está
diseñado para usarse con aparatos de iluminación de instalación
permanente.
1.
Cómo familiarizarse con su nuevo dispositivo Z-Wave
Cómo conectar su dispositivo
1. Siga las instrucciones provistas para su controlador
Z-Wave certicado para incluir un dispositivo a la red
Z-Wave.
2. Una vez que el controlador esté listo para incluir su
dispositivo, presione y suelte la parte superior o inferior
del interruptor inalámbrico (basculante) para incluirlo
en la red.
Nota:
puede ser necesario que el controlador se encuentre
a unos 10 pies del dispositivo para que se pueda incluir.
3. Una vez que su controlador ha conrmado que se ha
incluido el dispositivo, actualice la red Z-Wave para
optimizar el rendimiento.
Consulte el manual de referencia del controlador/puerta de
enlace para obtener instrucciones
Ahora tiene control total para ENCENDER/APAGAR el
dispositivo y regular los niveles de atenuación según los
grupos, escenas, horarios y automatizaciones interactivas
que su controlador programó.
Si su controlador Z-Wave certicado cuenta con acceso
remoto, entonces ahora podrá controlar el dispositivo
desde dispositivos móviles.
Nota
: para excluir y restablecer el dispositivo, siga las
instrucciones provistas por el controlador Z-Wave.
4.

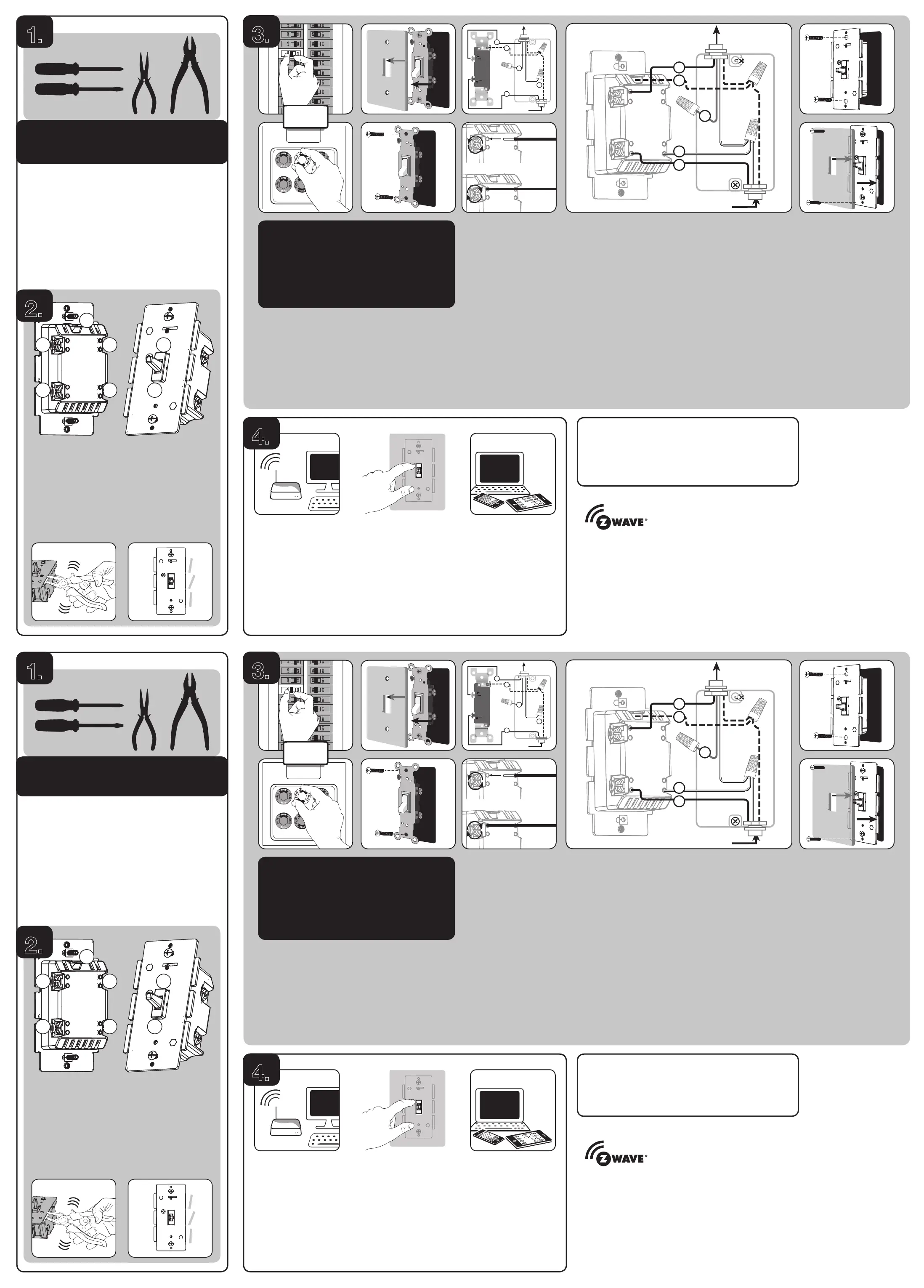

Cableado de interruptores múltiples
Para instalaciones de 3 vías, consulte el manual sobre Interruptores auxiliares
1. Interrumpa el suministro de energía al circuito desde el panel de fusibles o el de
cortacircuitos.
IMPORTANTE: Antes de continuar, compruebe que se ha INTERRUMPIDO la
alimentación eléctrica a la caja del interruptor.
2. Quite la placa de la pared.
3. Retire los tornillos de montaje del interruptor.
4. Saque el interruptor de la caja con cuidado. NO desconecte los cables.
5. Hay hasta cinco terminales de tornillo en el interruptor; están marcados de la
siguiente manera:
A. GROUND (Tierra) — Verde/Pelado
B. LOAD (Carga) — Negro (conectada al dispositivo de iluminación)
C. LINE (Hot) (Línea [con corriente])— Negro (conectada al suministro eléctrico)
D. TRAVELER (Puente)— Rojo/Otro (solo en instalaciones de 3 vías)
E. NEUTRAL (Neutro) — Blanco
Haga corresponder estos terminales de tornillo con los cables conectados al
interruptor existente.
6. Desconecte los cables del interruptor existente. Tome la precaución de rotular
los cables según la conexión anterior al terminal.
Observe la siguiente información importante sobre el cableado
IMPORTANTE: este interruptor ha sido clasicado para usarse exclusivamente
con alambre de cobre y está diseñado precisamente para ese tipo de alambre.
Requisitos de calibre del cableado
Use cables de 14 AWG o superior que sean adecuados para una temperatura de al
menos 80 °C para suministro de las conexiones Line (Hot) (Línea [con corriente]),
Load (carga), Neutral (neutro), Ground (tierra) y Traveler (puente).
Longitud de cable sin aislamiento:
1. Para conectar en terminales de tornillo: pelar 1” (25 mm) del aislamiento.
2. Para conectar utilizando los oricios del recinto: pelar 5/8” (16 mm) del
aislamiento.
La norma de UL especica que el par de apriete de los tornillos debe ser de 14
Kgf-cm (12 lbf-in).
3. Conecte el cable de cobre verde o pelado de conexión a tierra al terminal
GROUND (tierra).
4. Conecte el cable negro que va al dispositivo de iluminación al terminal marcado
LOAD (carga).
5. Conecte el cable negro que viene del panel de servicio eléctrico (Hot) (con
corriente) al terminal marcado LINE (línea).
6. Conecte el cable blanco al terminal NEUTRAL (neutro; use un cable puente, de
ser necesario).
NOTA:
El terminal puente solo se usa para el cableado de tres o cuatro vías y
deberá permanecer aislado si el interruptor se instala en un sistema de dos vías (un
interruptor y una carga).
7. Introduzca el interruptor en la caja del interruptor, teniendo cuidado de no
comprimir o presionar los cables.
8. Asegure bien el interruptor a la caja usando los tornillos que se suministran.
9. Coloque la placa de la pared.
10. Reanude el suministro de energía al circuito desde el panel de fusibles o el de
cortacircuitos y pruebe el sistema.
Funcionamiento básico
La luz conectada se puede encender o apagar de dos formas:
1. De manera manual, desde el panel frontal del interruptor incorporado en la
pared.
2. De manera remota con el controlador Z-Wave.
Control manual
Con el interruptor basculante del panel frontal, el usuario puede: ENCENDER/
APAGAR el dispositivo conectado.
1. Para ENCENDER el dispositivo conectado: pulse y suelte la parte superior del
interruptor basculante.
2. Para APAGAR el dispositivo conectado: pulse y suelte la parte inferior del
interruptor basculante.
ADVERTENCIA — DESCARGA ELÉCTRICA
Interrumpa el suministro de corriente del circuito de derivación del interruptor
y del artefacto de iluminación en el panel de servicio. Todas las conexiones
de cableados deben realizarse con el SUMINISTRO DE CORRIENTE
INTERRUMPIDO para evitar lesiones personales y/o provocar daños al
interruptor. Este dispositivo está diseñado para la instalación conforme al Código
de Normas de Electricidad y las reglamentaciones locales en EE. UU. o el
Código de Normas de Electricidad y las reglamentaciones locales en Canadá.
Si no está seguro o tiene dudas sobre cómo realizar la instalación, contacte a un
electricista profesional.
3.
Outils dont vous aurez besoin
• Mise en marche ou arrêt manuellement ou à distance au moyen de la
télécommande Z-Wave.
• Peut être inclus dans de nombreux groupes et de nombreuses scènes.
• Peut être utilisé en installation unipolaire ou avec un ou deux interrupteurs
supplémentaires Jasco dans des congurations de câblage à trois ou quatre voies.
• Compatible avec toutes les lampes incandescentes et les ampoules à DEL et
uocompactes.
• Palette d’interrupteur interchangeable — Le dispositif est livré avec une palette
blanche et une palette amande pâle.
• Se xe sur une plaque murale décorative de taille standard pour des installations à
compartiment unique (plaque murale non incluse).
• La DEL bleue indique l’emplacement de l’interrupteur dans une pièce sombre.
• Le Z-Wave est certié pour un appairage simple et une domotique intégrée.
• Borne à vis – Nécessite des raccordements de câblage pour le l sous tension, le l
à la charge, le l neutre et le l de mise à la terre. Un l pendentif est requis pour une
installation à trois ou quatre voies.
1.
Familiarisez-vous avec l’utilisation de votre nouveau dispositif Z-Wave
Raccordement de votre appareil
1. Suivez les instructions relatives à votre contrôleur
certié Z-Wave an d’inclure l’appareil au réseau
Z-Wave.
2. Une fois que le contrôleur est prêt à inclure votre
appareil, appuyez sur la partie supérieure ou inférieure
de l’interrupteur basculant sans l et relâchez-la an
d’inclure votre appareil au réseau.
Remarque
: Il se peut que votre contrôleur doive être à
moins de 10 pieds de l’appareil pour être inclus.
3. Dès que votre contrôleur a conrmé que l’appareil a été
inclus, réactualisez le réseau Z-Wave an d’optimiser le
rendement.
Veuillez consulter le manuel du contrôleur/de la passerelle
pour obtenir des instructions.
Vous avez maintenant le contrôle absolu pour allumer, éteindre
et régler la luminosité de votre luminaire en fonction des
groupes, des scènes, des horaires et des automatisations
interactives programmés par votre contrôleur.
Si votre contrôleur certié Z-Wave a une fonction d’accès à
distance, vous pouvez maintenant contrôler votre ventilateur à
l’aide de vos appareils mobiles.
Remarque
: Pour exclure et réinitialiser l’appareil, suivez les
directives données par votre contrôleur Z-Wave.
4.
Un interrupteur supplémentaire Jasco est exigé pour les installations
multi-interrupteurs à trois ou quatre voies. Raccorder la borne du l pendentif
de cet interrupteur à un interrupteur standard qui n’est pas de marque Jasco
entraînera des dommages ou altérera son fonctionnement. Dans le cas où cet
interrupteur fait partie d’une installation multi-interrupteurs à trois ou quatre voies,
ne raccordez pas le l pendentif ou ne le mettez pas sous tension tant que les
interrupteurs supplémentaires Jasco ne sont pas correctement installés. Pour plus de
renseignements sur les installations à trois ou quatre voies, consultez le manuel ou le
guide d’installation rapide livré avec l’interrupteur supplémentaire Jasco.
Câblage des installations multi-interrupteurs
Pour les installations à trois voies, veuillez consulter le Manuel complémentaire.
1. Coupez l’alimentation au disjoncteur ou à la boîte à fusibles.
IMPORTANT! Avant de poursuivre, assurez-vous que l’alimentation est
COUPÉE à la boîte de jonction.
2. Retirez la plaque murale.
3. Retirez les vis de montage de l’interrupteur.
4. Retirez avec soin l’interrupteur de la boîte de jonction. NE débranchez PAS
les ls.
Il y a cinq bornes à vis sur l’interrupteur. Celles-ci sont indiquées.
A. TERRE (GROUND) — Fil vert/Fil nu
B. CHARGE (LOAD) — Fil noir (relié au luminaire)
C. LIGNE (LINE) (sous tension) — Fil noir (relié à l’alimentation)
D. PENDENTIF (TRAVELER) — Fil rouge ou d’une autre couleur (utilisé
uniquement pour les installations à trois voies)
E. NEUTRE (NEUTRAL) — Fil blanc
Faites correspondre ces bornes à vis avec les ls reliés à l’interrupteur
existant.
5. Retirez les ls de l’interrupteur existant. Prenez soin de marquer les ls selon
leurs raccordements antérieurs aux bornes.
Notez les renseignements importants relatifs au câblage
IMPORTANT! Cet interrupteur est conçu pour et doit être utilisé uniquement
avec du l en cuivre.
Exigences en matière de calibre de l
Utilisez des ls de calibre 14 AWG ou de calibre supérieur, adaptés à des
températures d’au moins 80 °C, pour les raccordements du l sous tension, du l
à la charge, du l neutre, du l de mise à la terre et du l pendentif.
Longueur de l à dénuder :
1. Pour les xations aux bornes à vis : Dénudez l’isolant sur 1 po (25 mm).
2. Pour les xations utilisant les orices du boîtier : Dénudez l’isolant sur 5/8 po
(16 mm).
UL précise que le couple de serrage des vis est de 14 kgf/cm (12 lbf/po).
3. Raccordez le l de mise à la terre vert ou en cuivre nu à la borne de mise à
la terre (GROUND).
4. Raccordez le l noir relié au luminaire à la borne marquée CHARGE (LOAD).
5. Raccordez le l noir relié au panneau de branchement électrique (sous
tension) à la borne marquée LIGNE (LINE).
6. Raccordez le l blanc à la borne neutre (NEUTRAL) (utilisez un cavalier au
besoin).
Remarque :
La borne du l pendentif est seulement utilisée pour le câblage
à trois ou quatre voies et doit rester isolée si l’interrupteur est installé dans un
système à deux voies (un interrupteur et une charge).
7. Insérez l’interrupteur dans la boîte de jonction en prenant soin de ne pas
pincer ou écraser les ls.
8. Fixez l’interrupteur sur la boîte à l’aide des vis fournies.
9. Montez la plaque murale.
10. Rétablissez l’alimentation dans le circuit, à la boîte à fusibles ou au
disjoncteur et mettez le système à l’essai.
Fonctionnement de base
Le luminaire branché peut être allumé ou éteint de deux façons diérentes :
1. Manuellement, à partir du panneau avant de l’interrupteur mural.
2. À distance, à l’aide de la télécommande Z-Wave.
Commande manuelle
L’interrupteur basculant du panneau avant permet à l’utilisateu: d’allumer et
d’éteindre le luminaire branché.
1. Pour allumer le luminaire branché : Appuyez sur la partie supérieure de
l’interrupteur basculant, et relâchez-la.
2. Pour éteindre le luminaire branché : Appuyez sur la partie inférieure de
l’interrupteur basculant, et relâchez-la.
AVERTISSEMENT —
RISQUE D’ÉLECTROCUTION
Coupez l’alimentation dans le circuit de dérivation relatif à l’interrupteur et à
l’appareil d’éclairage sur le panneau de branchement. Toutes les connexions de
câblage doivent être eectuées HORS TENSION pour éviter de vous blesser ou
d’endommager l’interrupteur.
Ce dispositif est prévu pour une installation conforme au Code national de
l’électricité et aux règlements locaux des États-Unis ou au Code canadien de
l’électricité et aux règlements locaux du Canada. Si vous n’êtes pas certain de
la façon d’eectuer cette installation ou si vous ne vous sentez pas à l’aise pour
l’accomplir, veuillez consulter un électricien qualié.
3.
IMPORTANT!
Le luminaire branché à l’interrupteur marche-arrêt à montage mural
Z-Wave ne doit pas dépasser une résistance de 960 watts (lampe à
incandescence), 1 800 W (lampe 15 A) ou avoir un moteur de puissance
supérieure à 1/2 HP. Le gradateur est conçu pour être utilisé uniquement
avec des appareils d’éclairage installés de façon permanente.
El interruptor auxiliar Jasco es necesario para instalaciones de interruptores
múltiples 3 o 4 vías. Conectar el terminal puente de este interruptor a un
interruptor estándar que no sea Jasco provocará daños o mal funcionamientov. Si
este interruptor es parte de una instalación de varios interruptores de 3 o 4 vías,
no conecte el cable puente ni suministre electricidad hasta que los interruptores
auxiliares Jasco estén instalados correctamente. Para obtener más información sobre
instalaciones de interruptores de 3 o 4 vías, consulte el manual o la guía rápida que
viene con el interruptor auxiliar Jasco.
INTEROPERABILIDAD Z-WAVE
Este producto se puede incluir y puede funcionar en cualquier
red Z-Wave con dispositivos de otros fabricantes y otras
aplicaciones que cuenten con la certicación Z-Wave. Todos
los nodos que formen parte de la red y que funcionen sin pilas
actuarán de repetidores independientemente del proveedor
con el n de aumentar la abilidad de la red.
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS
Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec
d’autres appareils certiés Z-Wave produits par d’autres
fabricants et d’autres applications. Tous les nœuds
fonctionnant sans pile au sein du réseau joueront le rôle de
répétiteurs, quel que soit le fournisseur, an de rehausser la
abilité du réseau.
Salida al accesorio de
iluminación (carga)
Desde el panel de cortacircuitos
Desde el panel de cortacircuitos
Salida al accesorio de
iluminación (carga)
Sortie à l’appareil
d’éclairage (charge)
De la boîte des disjoncteurs
Sortie à l’appareil
d’éclairage (charge)
De la boîte des disjoncteurs
A. Tierra (verde/pelado)
B. Carga (Negro)
C. Línea (Negro)
D. Traveler (Puente) (Rojo/Otro)
E. Neutro (Blanco)
F. Interruptor basculante superior
— (Pulse y suelte el botón para
encenderlo)
G. Interruptor basculante — (Pulse
y suelte el botón para apagarlo)
Cajas para conexión simple, doble y triple
Al instalar el interruptor de pared inalámbrico en cajas para conexión múltiple
(de salida múltiple), puede que sea necesario quitar uno o ambos lados de
las presillas con muescas de la horquilla frontal. Esta acción no afectará la
especicación eléctrica del interruptor (lea las especicaciones para obtener más
detalles).
F
G
D
EC
A
B
2.
A. Terre (Ground) (Fil vert/Fil nu)
B. Charge (Load) (Fil noir)
C. Ligne (Line) (Fil noir)
D. Pendentif (Traveler)
(Fil rouge/Autre couleur)
E. Neutre (Neutral) (Fil blanc)
F. Partie supérieure de
l’interrupteur basculant —
(Appuyez et relâchez pour allumer)
G. Partie inférieure de l’interrupteur
basculant — (Appuyez et
relâchez pour éteindre)
Boîtiers à un, deux et trois compartiments
Au moment d’installer l’interrupteur à montage mural sans l dans des boîtiers
constitués de plusieurs compartiments, il peut s’avérer nécessaire de rompre
les languettes pointillées sur un côté de la bride avant ou les deux. Cela n’aura
aucune incidence sur la valeur électrique nominale de l’interrupteur (voir les
spécications pour obtenir des détails).
F
G
D
EC
A
B
2.
To Previous Page
Loading...
Need help?
General
