JAWA 551 - Table of Contents

Jawa Moped type 551 handbook – from jawamoped.com
OBSAH
I. Technické popisy a návod k obsluze
1. Technické údaje str. 6
2. Popis mopedu 8
3. Popis el. zařízení 9
4. Zajíždění 10
5. Obsluha 11
6. Čeho se nutno vyvarovat 13
II, údržba
1. Čištění 14
2. Mazáni 14
3. Seřízení brzd 18
4. Pneumatiky 18
5. Napínání řetězu 20
6. Spojka .. 20
7. Karburátor 21
8. Elektrické zařízení 22
9. Dekarbonisace 23
10. Řazení rychlostí 24
III. Demontáže a montáže bez speciálního nářadí
1. Vyjmutí předního kola 25
2. Vyjmutí zadního kola 26
3. Demontáž řetězu 26
4. Demontáž hlavy a válce 26
5. Výměna pístních kroužků 27
6. Demontáž karburátoru 27
7. Demontáž světlometu 27
8. Demontáž otočných rukojetí 27
9. Demontáž sedla 28
IV. Tabulka postupu při odstraňování poruchy 29
V. Výtah z pravidel silničního provozu pro řidiče
mopedů (nejsou zahrnuty v této verzi) 31
CONTENTS
I. Technical description and operating instructions
1. Technical data page 6
2. Description of moped 8
3. Description of electrical equipment 9
4. Running-in 10
5. Operation 11
6. What is to be avoided 13
II, Maintenance
1. Cleaning 14
2. Lubrication 14
3. Adjusting the brakes 18
4. Tyres 18
5. Chain tensioning 20
6. Clutch 20
7. Carburetor 21
8. Electrical equipment 22
9. Decarbonising 23
10. Gear change 24
III. Disassembly and assembly without special tools
1. Removing the front wheel 25
2. Removing the rear wheel 26
3. Removal of the chain 26
4. Removing the head and the cylinder 26
5. Replacing the piston rings 27
6. Removing the carburettor. 27
7. Removing the headlamp 27
8. Removing the twist grips 27
9. Removal of seat 28
IV. Table of how to troubleshoot faults 29
V. Extract from the rules of the road for drivers of
mopeds (not included in this version) 31

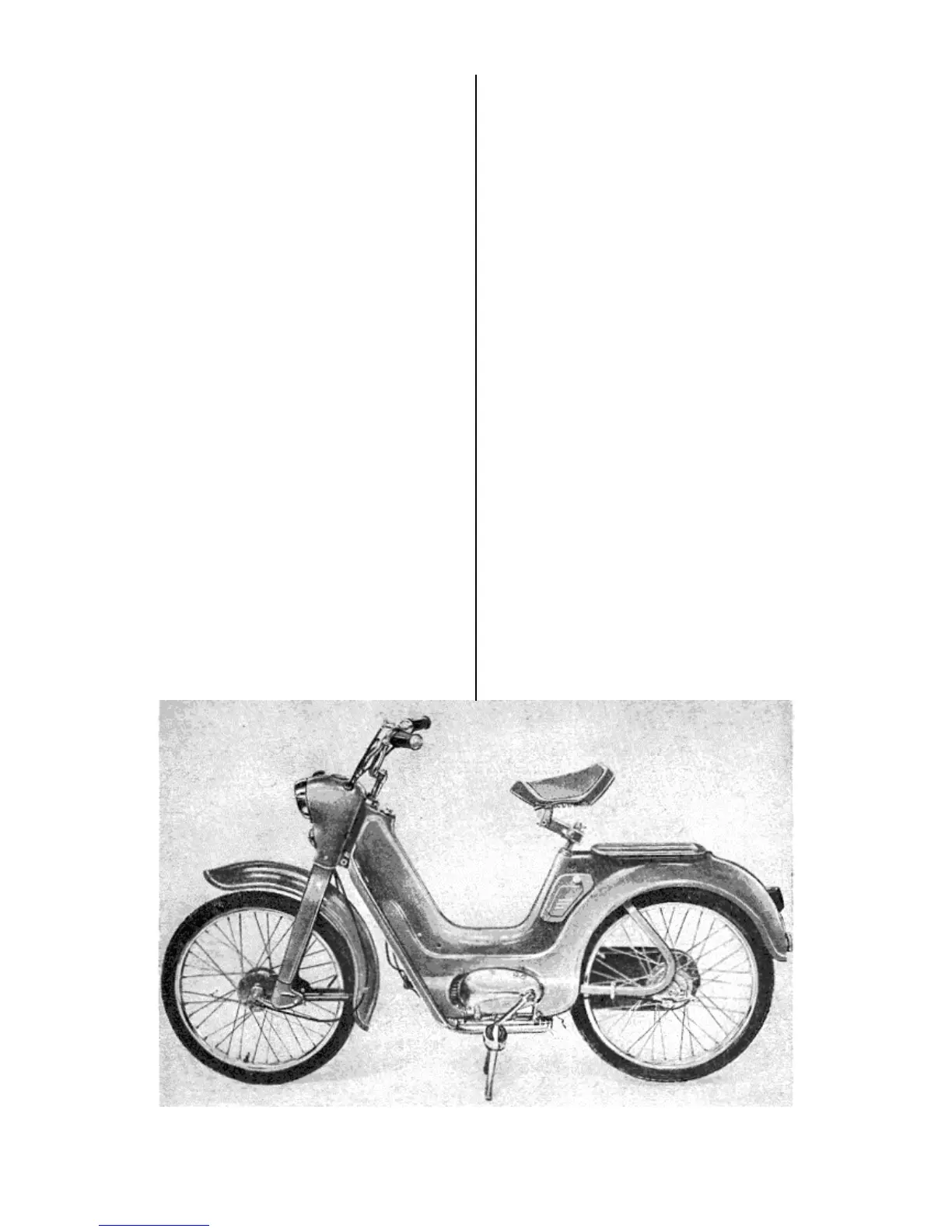

Obr. 1. Moped Jawa 50, typ 551 (Provedeflí De Luxe).
Fig. 1. Moped Jawa 50 type 551 (Deluxe Version).
Pages 4 & 5
