103721 Rev. E
16
ESPAÑOL
COLOCACIÓN DEL RESPALDO EN LA SILLA
COMPATIBILIDAD
Tipos de sillas de ruedas
El Respaldo J3 está diseñado para ser compatible con la mayoría de
las sillas de ruedas con las siguientes excepciones:
N
o deben utilizarse sillas de ruedas que sean ajustables angular-
mente, reclinables o basculantes, y que lleguen a un ángulo mayor
de 60 grados.
ADVERTENCIA
Utilizar estos tipos de silla de ruedas puede hacer que
el respaldo se suelte accidentalmente de la silla de
ruedas, provocando una caída y una posible lesión.

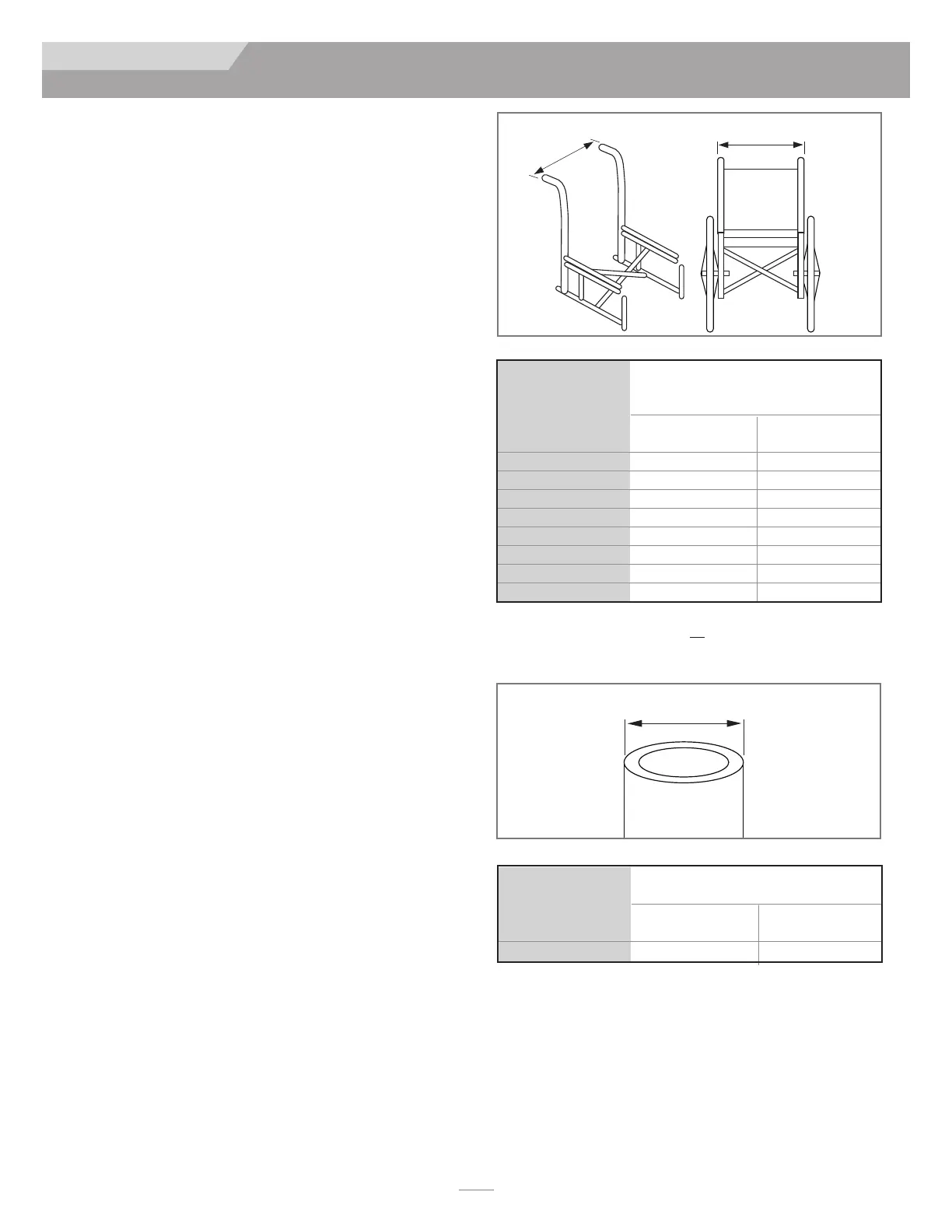

Dimensiones de la silla de ruedas
El Respaldo J3 está diseñado para sustituir la tapicería de la parte
posterior de la silla de ruedas. Antes de la instalación determine si
la silla de ruedas utilizada tiene tubos posteriores compatibles,
midiendo la anchura entre ambos tubos, como se ve en la Figura 1.
Luego, con esa medida, consulte la Tabla 1 que aparece a contin-
uación para ver si los tubos posteriores son de la anchura correcta.
Después, compruebe que los tubos posteriores son de un diámetro
compatible (Tabla 2). Las piezas de fijación del respaldo J3 pueden
montarse en tubos posteriores de sillas de ruedas entre 3/4" y 1
1/8". Mida el diámetro del tubo trasero (Fig. 2) y consulte la Tabla 2
para asegurarse de que los tubos posteriores son compatibles.
Si no puede determinar que los tubos posteriores sean compati-
bles, póngase en contacto con su proveedor autorizado de Sunrise
Medical o con el servicio de atención al cliente de Sunrise Medical.
Anchura del
respaldo J3*
(todos los contornos)
Anchura de los tubos posteriores
medidos desde las caras externas de
los tubos (Fig. 1-A)
Anchura mínima Anchura máxima
pulg. cm pulg. cm
12" 11.7 29.7 14.3 36.3
14" 13.7 34.9 16.3 41.3
16" 15.7 40.0 18.3 46.4
18" 17.7 45.1 20.3 54.5
20" 19.7 50.1 22.3 56.5
22" 21.7 55.1 24.3 61.7
24" 23.7 60.2 26.3 66.8
26" 25.7 65.3 28.3 71.9
Figura 2
B
Anchura del
respaldo J3*
(todos los contornos)
diámetro de tubos posteriores
(Fig. 2-B)
Anchura mínima Anchura máxima
pulg. cm pulg. cm
12" - 26" 3/4 1.9 1 1/8 2.85
Tabla 2
Tabla 1
Figura 1
A
A
* La anchura del respaldo está identificada en el número de serie
del respaldo. Ejemplo: J3PAMTS14
SH es un respaldo de 14".
