INSTALACION
FIJACIÓN DE LOS ACCESORIOS DE CUA-
TRO PUNTOS (OPCIONAL) (FIG. 7, 8, 9)
Herramientas necesarias (incluidas con el respaldo J3 con
accesorios de 4 puntos)
• Llave hexagonal de 4 mm
• Llave de caja de 10 mm
• Llave de caja de 5/8 pulg.
Instalación de los accesorios de 4 puntos
1. Afloje los tornillos de las abrazaderas (A) con la llave hexago-
nal de 4 mm incluida, y deslice las abrazaderas alrededor de
los bastones del respaldo (B).
2. Los accesorios de montaje deben tener la misma altura en
cada uno de los postes posteriores (Fig. 8) y deben estar
paralelos a los costados del bastidor del asiento (Fig. 7).
3. Apriete los tornillos de las abrazaderas (A) con la mano.
Afloje las tuercas de mariposa (C) y los pernos del pasador de
montaje (F) con la llave de caja de 10 mm incluida, hasta que
los accesorios se muevan fácilmente en cualquier dirección.
NOTA: En caso de tubos de mayor diámetro, es probable que deban reti-
rarse por completo los tornillos de las abrazaderas.
4. Coloque el cojín J3 instalando los pernos del pasador de
montaje (D) izquierdo y derecho en los receptáculos del
seguro izquierdo y derecho (E).
5. Instale el respaldo en su ubicación aproximada, en relación al
usuario y a la silla de ruedas.
6. Apriete los pernos en la parte interna del pasador de montaje
(F). Use un parámetro de tensión de 100 a 110 pulg.-lbs.
(11,3 – 12,4 Nm).
NOTA: Es posible que los receptáculos requieran ajustes laterales adi-
cionales para garantizar una alineación correcta.
7. Apriete las tuercas de mariposa (C). Use un parámetro de
tensión de 75 a 85 pulg.-lbs. (8,5 a 9,3 Nm).
NOTA: Es posible que deba realizar ajustes adicionales a la altura del
respaldo para permitir una adaptación apropiada al usuario.
8. Compruebe el mecanismo de liberación del respaldo oprim-
iendo las palancas de liberación (L) hacia delante y retirando
el respaldo de la silla. Se obtiene una alineación correcta de
los accesorios de montaje y el respaldo cuando éste último
puede fijarse y retirarse sin problemas.
9. Si no obtiene una alineación adecuada, ajuste los compo-
nentes hasta que queden alineados correctamente.
10. Una vez que estén alineados correctamente, apriete los
tornillos de la abrazadera receptora (A). Use un parámetro
de tensión de 75 a 85 pulg.-lbs. (8,5 – 9,3 Nm).
11. Afloje los pernos (G) para instalar los receptáculos inferiores
en los bastones (H).
12. Utilice una llave de caja de 5/8 pulg. para aflojar la tuerca (K)
que asegura el pasador de montaje inferior (I) para deslizarlo
hacia delante y atrás.

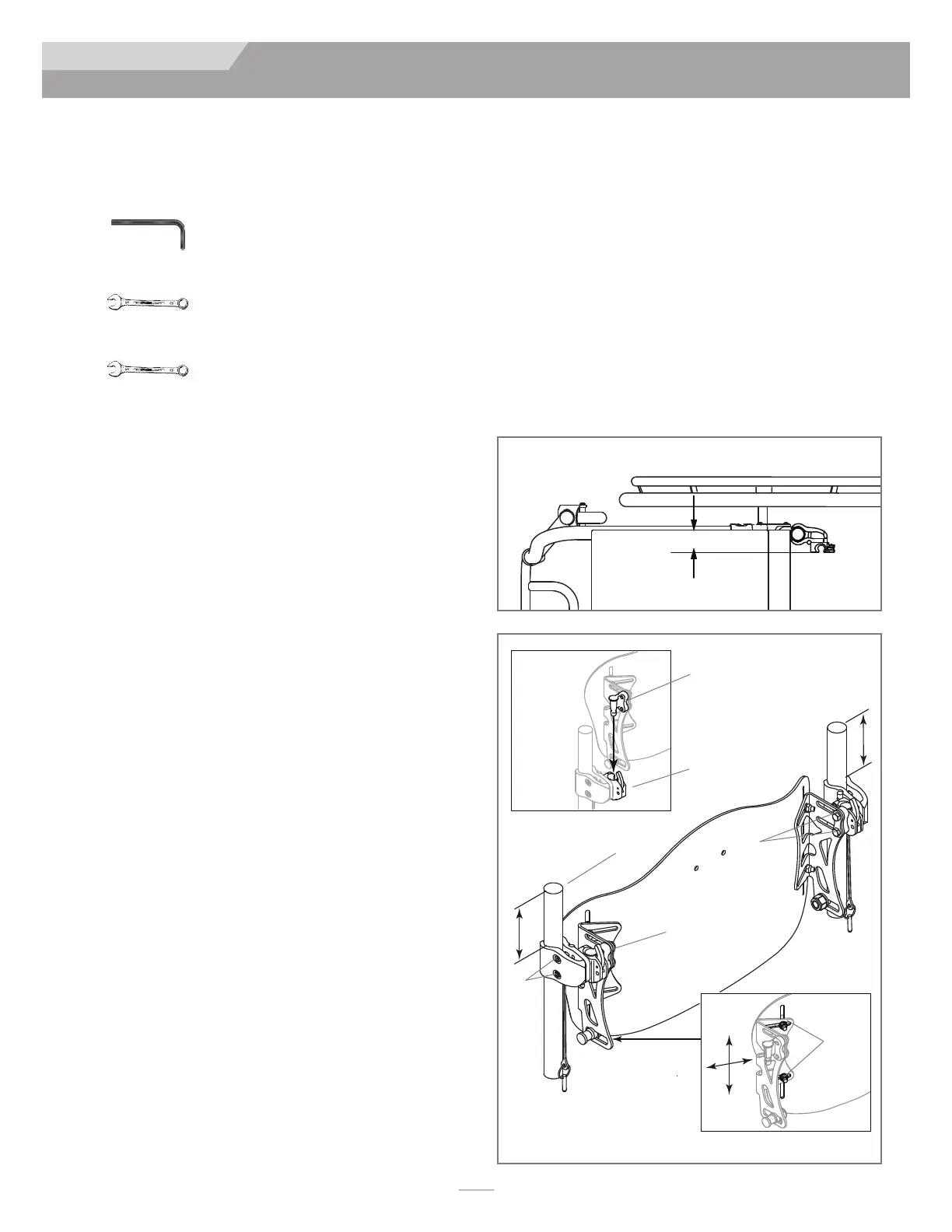

Figure 7
Figure 8
E
L
C
A
B
F
D
PARALELOS
