NEDERLANDS HANDLEIDING
JB SYSTEMS® 23/55 DSP6
13. AARDING AANSLUITING: let er op dat de DSP6 goed geaard is!
14. NUL INGANGSDRADEN: deze 3 aansluitingen zijn binnen in de DSP6 met elkaar
verbonden.
15. FASE INGANGEN: de DSP6 kan aangesloten worden in enkele fase of in 3 fasen.
Raadpleeg het volgende hoofdstuk voor een correcte aansluiting.
AANSLUITINGEN
Dit toestel mag enkel aangesloten door bevoegde personen, met
inachtneming van de reglementring voor elektrische installaties van
uw land! Plaats steeds de metalen beschermkap terug op het toestel,
nadat u alle draden aangesloten heeft en gebruik steeds gepaste
wartels (zie tekening) om de draden te beschermen tegen
ongewenste wrijvingen en trekkrachten.

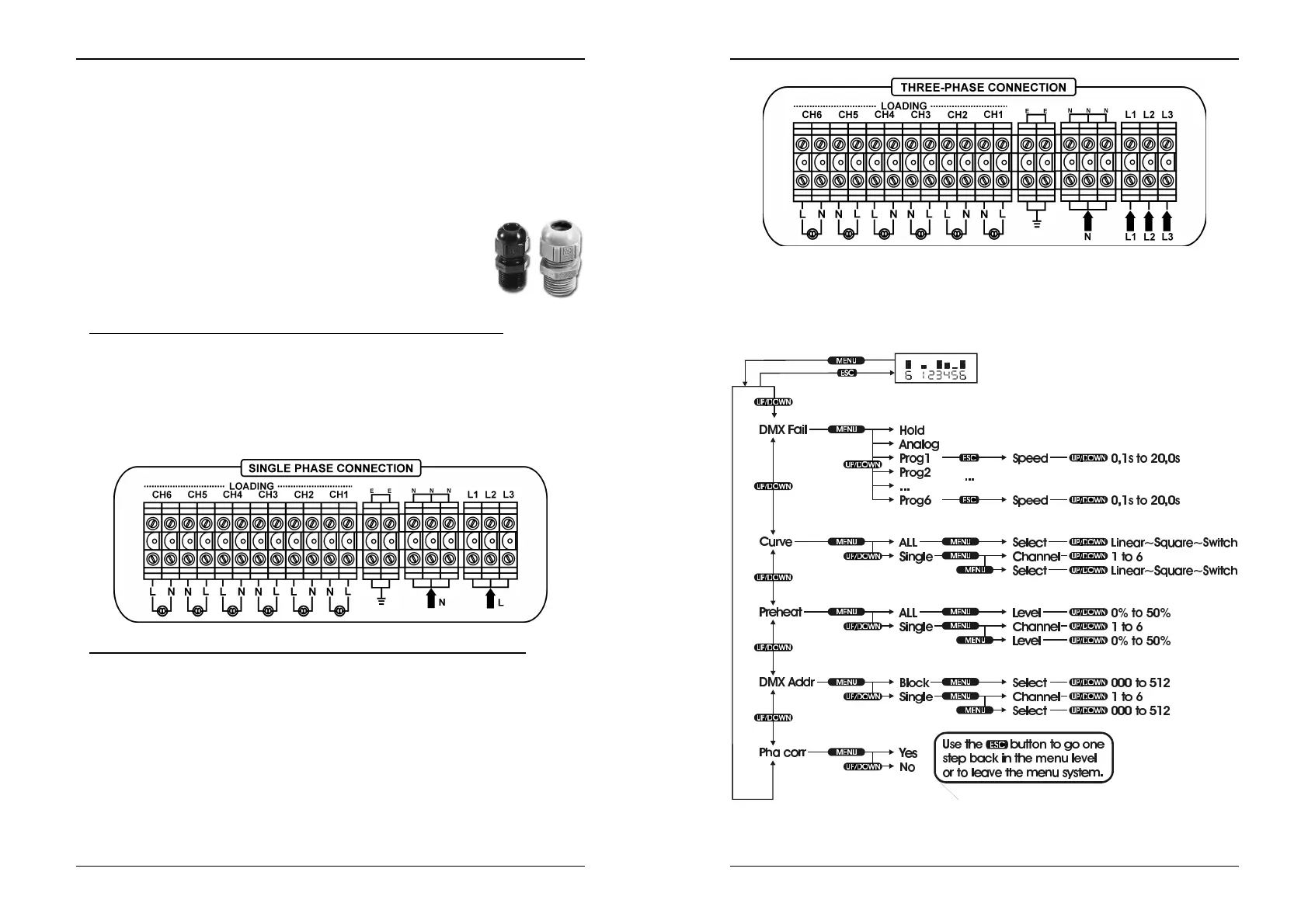

• ENKELE FASE AANSLUITING (2 draden “L + N” + aardleiding “E”)
• Aangezien u over slechts 1 fasedraad (L) beschikt moet u bruggen maken tussen
de L1/L2/L3 ingangen en de fasedraad met deze ingangen verbinden. (zie
afbeelding)
• Verbind de nul (N) met de N ingang. (zie afbeelding)
• Verbind de lasten met de uitgangskanalen (2 aansluitingen, namelijk “L” en “N”)
Alle “N” aansluitingen zijn binnen in de DSP6 met elkaar verbonden.
• Vergeet niet de aardleiding correct te verbinden!
• 3-FASE AANSLUITING (4 draden “L1 + L2 + L3 + N” + aardleiding “E”)
• Gezien u 3 fasedraden hebt kunt u deze onmiddellijk op de overeenkomstige
L1/L2/L3 ingangen aansluiten. (zie afbeelding)
• Verbind de nul (N) met de N ingang. (zie afbeelding)
• Verbind de lasten met de uitgangskanalen (2 aansluitingen, namelijk “L” en “N”)
Alle “N” aansluitingen zijn binnen in de DSP6 met elkaar verbonden.
• Vergeet niet de aardleiding correct te verbinden!
NEDERLANDS HANDLEIDING
JB SYSTEMS® 24/55 DSP6
SETUP MENUS
Gelieve onderstaand overzicht te overlopen om de menustructuur van de DSP6 goed
te begrijpen:
U kunt duidelijk zien op welke toetsen u moet drukken om een zekere functie te
selecteren. In de meeste gevallen word de DSP6 onder gewone omstandigheden
