DEUTSCH BEDIENUNGSANLEITUNG
JB SYSTEMS® 33/55 DSP6

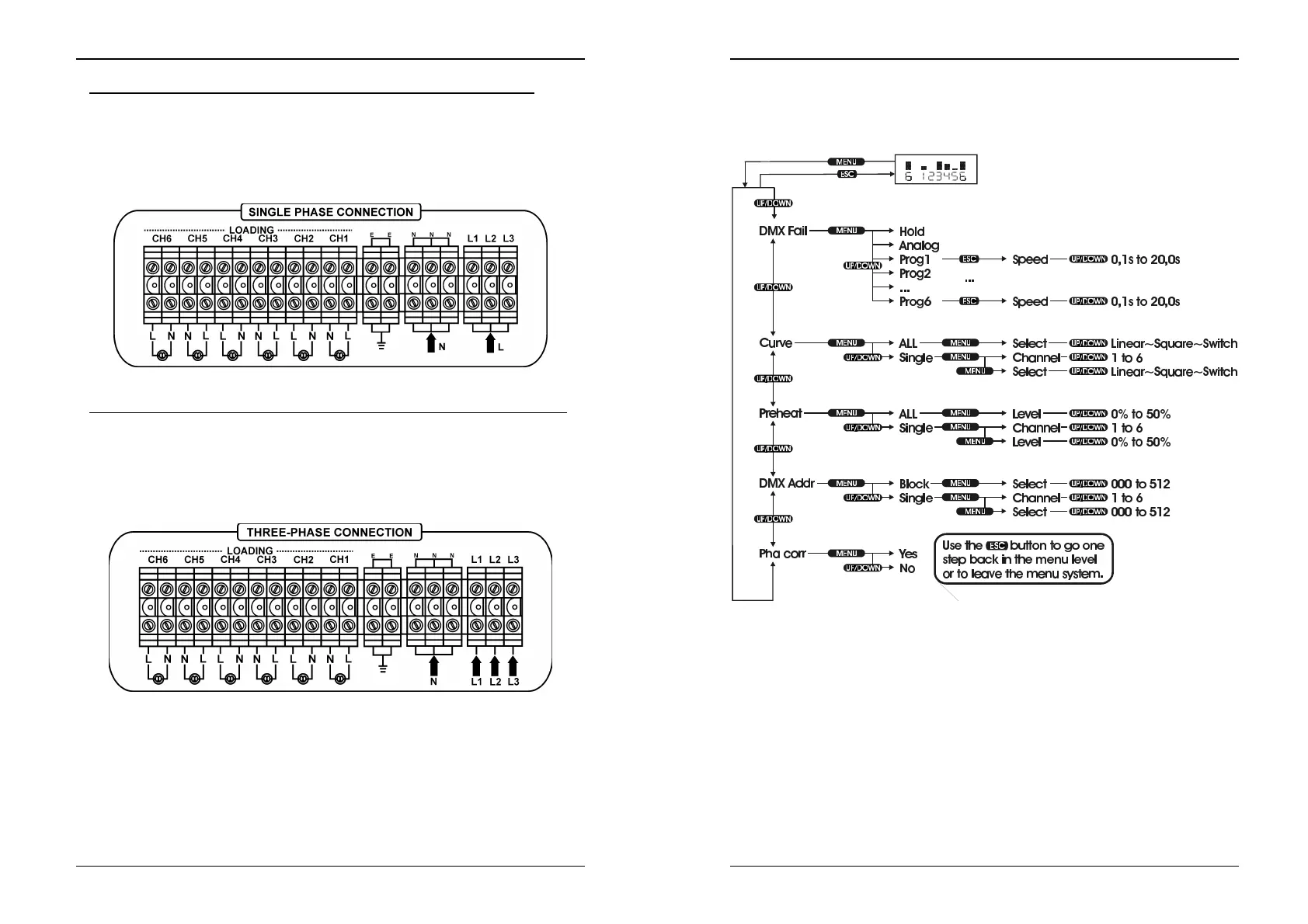

• EINZELPHASEN INSTALLATION (2 Kabel “L”+“N”+ Erdungskabel “E”):
• Wenn Sie nur 1 Phasen-Kabel (L) haben, müssen Sie Brücken zwischen die
L1/L2/L3 Inputs schalten und das Phasen-Kabel mit diesen Inputs verbinden.
• Verbinden Sie das Neutrale (N) mit dem N-Input.
• Die elektrischen Lasten an Ausgangskanäle anschließen (2 Verbindungen „L” und
„N”) Alle „N” Verbindungen sind innerhalb des DSP6 zusammengeschaltet.
• Vergessen Sie nicht die Verbindung zu erden!
• DREI PHASEN INSTALLATION (4 Kabel “L1+L2+L3+N” + Erdungskabel “E”):
• Wenn Sie 3 Phasen-Kabel haben, können Sie diese direkt mit den zugehörigen
L1/L2/L3 Inputs verbinden (siehe Zeichnung).
• Verbinden Sie das Neutrale (N) mit dem N-Input (siehe Zeichnung)
• Die elektrischen Lasten an Ausgangskanäle anschließen (2 Verbindungen „L” und
„N”) Alle „N” Verbindungen sind innerhalb des DSP6 zusammengeschaltet.
• Vergessen Sie nicht die Verbindung zu erden!
DEUTSCH BEDIENUNGSANLEITUNG
JB SYSTEMS® 34/55 DSP6
SETUP MENÜS
Bitte beachten Sie die folgende Übersicht, um die Menüstruktur des DSP6 vollständig
zu verstehen:
Sie können deutlich sehen, welche Knöpfe zu drücken sind, um eine bestimmte
Funktion auszuwählen. Meistens ist der DSP6 in normalem Betrieb (Display zeigt
Kanal-Output-Zustand). Drücken Sie den “menu” Knopf, um in die Setup Menüs zu
gelangen. Mit den “up/down” Knöpfen können Sie durch die 5 verfügbaren Menüs
scrollen. Mit dem “esc” Knopf können Sie im Menü eine Stufe zurückgehen. Nach +/-
30 Sekunden kehrt der DSP6 automatisch zum normalen Modus zurück.
Im nächsten Kapitel können Sie mehr über jede Funktion lesen.
