kein Massekabel verfügen so hat er wahrscheinlich einen Lineausgang. Diesen dürfen Sie dann nicht mit
denPhonoeingängen verbinden.
36. EINGANGSBUCHSEN FÜR KANAL 3: An diesen Eingang können Sie entweder einen Plattenspieler
(Phono) und/oder eine Linequelle anschließen. Mit dem Wahlschalter (10) auf der Frontseite können Sie
wählen welcher Kanal aktiviert werden soll.
37. EINGANGSBUCHSEN FÜR KANAL 2: An diesen Eingang können zwei verschiedene Linequellen
angeschlossen werden. Mit dem Wahlschalter (10) auf der Frontseite können Sie wählen welcher Kanal
aktiviert werden soll.
38. MIC2 EINGANG: Zum Anschließen eines symmetrischen Mikrofons an Kanal 2. Siehe Schalter (39)
zum Umschalten des CD1 Eingangs auf Mic2.
39. MIC2/CD1UMSCHALTER: Hiermit können Sie zwischen CD-1 (37) und Mic 2 (38) umschalten.
40. LINE INPUT CHANNEL1: Hier können Sie eine Quelle mit Linepegel an den Kanal 1 anschließen.
41. MIC1 INPUT CHANNEL1: Hier können Sie ein Mikrofon an den Kanal 1 anschließen.
42. USB-ANSCHLÜSSE: zwei Zweiwege-USB-Anschlüsse (USB1 für K4 ~ USB2 für K5). Sie können gleich
welchen PC über diese USB-Anschlüsse anschließen. Der Mac-PC wird Ihren Mixer als eine Soundkarte
erkennen, normalerweise sind keine Treiber notwendig. Da beide USB-Ports bidirektional sind, haben
Sie die Möglichkeit Musik auf Ihrem PC abzuspielen und die Musik mit anderen Quellen wie CD,
Schallplatte, usw. zu mischen. Gleichzeitig können Sie Ihre Mischung mit demselben USB-Anschluss auf
ihrem PC aufnehmen!
43. TRIM AUSGANG: Dieser Einsteller senkt den Ausgangspegel des Mischpultes, um angeschlossene
Verstärker und Lautsprecher vor hohen Eingangssignalen zu schützen. (Achtung: Der Ausgangspegel
kann bis auf 0 reduziert werden. Sollten Sie kein Signal auf dem Ausgang anliegen haben, überprüfen
Sie zuerst diesen Einsteller!)

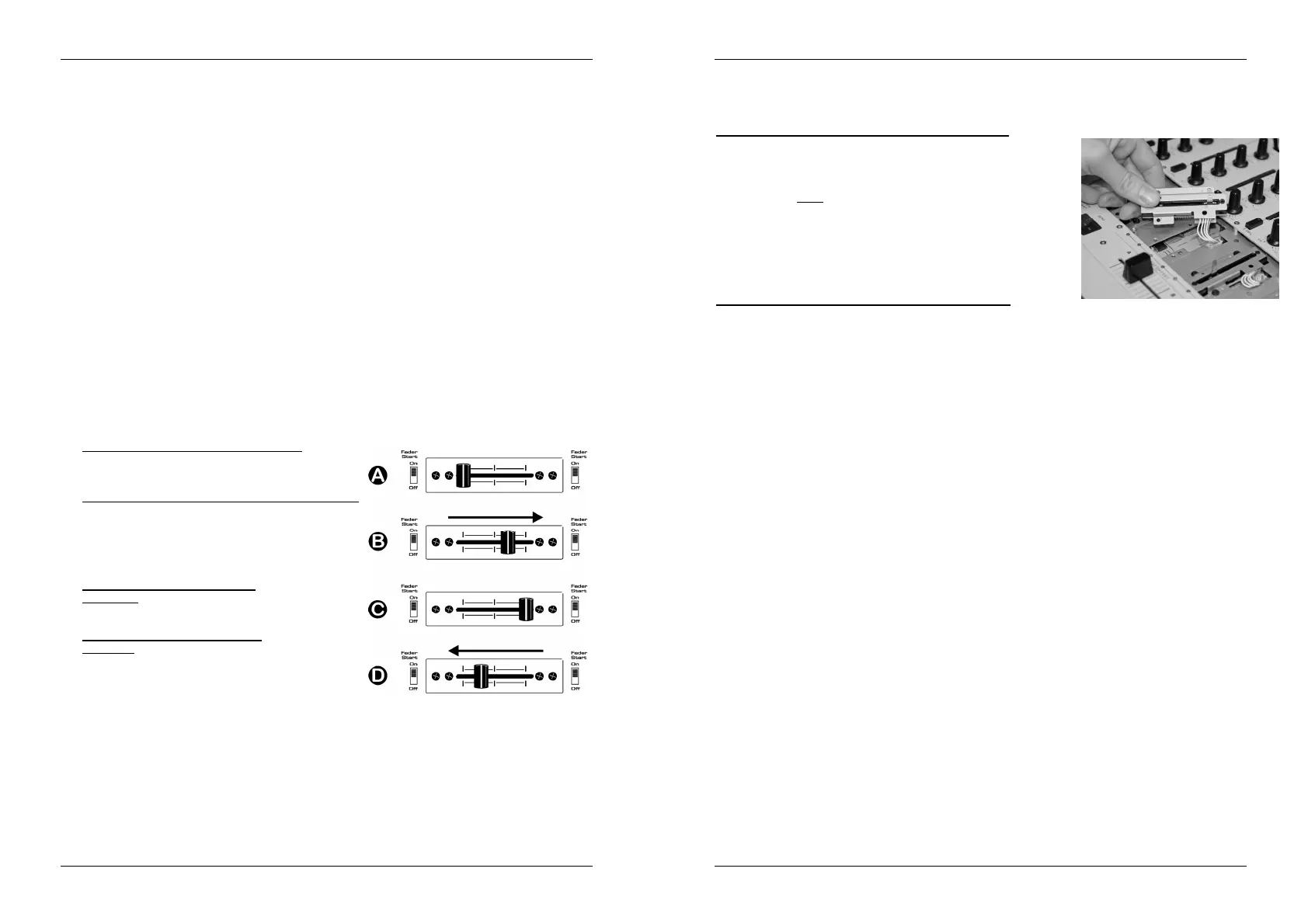

CROSSFADER STARTS
In dem Crossfader des Beat6 Mixers sind optische Faderstarts eingebaut. Diese Faderfernstarts sind
kompatibel mit allen JB SystemsCD-Playern. Hier erfahren Sie wie es funktioniert:
A. CROSSFADER IN DER LINKER POSITION:
Der CD-Player der an die Faderstartbuchse A
angeschlossen ist spielt, der andere ist im Pausen
Modus.
B. DER CROSSFADER WIRD NACH RECHTS BEWEGT:
Die Wiedergabe des an Start A angeschlossenen CD-
Players wird gestoppt und an den Cue Punkt
zurückgesetzt, geht dann in den pausenmodus.
Gleichzeitig wird die Wiedergabe des an Start 2 ange-
schlossenen CD-Players ab dem festgelegten Cue-
Punkt gestartet.
C. CROSSFADER INDER RECHTEN
POSITION: CD-Player angeschlossen an Faderstart B
ist im Wiedergabemodus, der andere CD-Player wartet
imPausenmodus.
D. CROSSFADERWIRDNACH LINKS
BEWEGT: Die Wiedergabe des an Start B
angeschlossenenCD-Players wird gestoppt und an den
Cue Punkt zurückgesetzt, geht dann in den
Pausenmodus. Gleichzeitig wird die Wiedergabe des an
Start 1 angeschlossenen CD-Players ab dem
festgelegten Cue-Punkt gestartet.
Wichtig !!! Beide FaderstartSchalter müssen auf „on“ geschaltet sein!
DEUTSCH BEDIENUNGSANLEITUNG
JB SYSTEMS
®
30/44 BEAT6 USB
WECHSELN DER FADER
Der große Vorteil des Beat 6 USB liegt darin, das Sie während Gebrauch des Mischpultes die Kanalfader
wechseln können.
Das müssen Sie beiWechsel des Kanalfaders beachten:
 Entfernen Sie den Knopf des Faders.
 Lösen Sie die 8 Schrauben, mit der die Faderblende gehalten wird.
 Lösen Sie die 3 Schrauben, die den zu wechselnden Fader halten.
 Entfernen Sie den defekten Fader und ziehen Sie den Stecker vom
Mainboard (nicht am Kabel ziehen!).
 Montieren Sie den neuen Fader in die Halterung. Stellen Sie sicher,
dass die Kontakte fest in die Buchse auf der Hauptplatine gesteckt
werden.
 Befestigen Sie den Fader wieder mit den 3 Schrauben.
 Befestigen Sie die Faderblende wieder mit den 8 Schrauben.
Fertig!
Das müssen Sie beiWechsel des Crossfaders beachten:
 Entfernen Sie den Knopf des Faders.
 Lösen Sie die 2 Schrauben, mit denen der Crossfader befestigt ist.
 Entfernen Sie den defekten Fader, sowie die Abdeckung.
 Lösen Sie das Kabel durch Ziehen des Steckers vom Crossfader.
(Ziehen Sie am Stecker, nicht am Kabel!)
 Stecken Sie den Stecker in den neuen Crossfader.
 Montieren Sie den Crossfader wieder mit den 2 Schrauben.
Fertig!
TECHNISCHE DATEN
Spannungsversorgung: AC 230 V, 50Hz (34 Watt)
Frequenzbereich: 20-20.000Hz(+/-3dB)
THD + noise: <0.05% @ 1kHz,0dB, load=47 kΩ
Signalrauschabstand (IHF-A): >78dB @ 1kHz.
USB-Anschlüsse: USB 2.0 zweiwege (44,1 kHz/16bit)
Windows
®
& MacOS
®
kompatibel
USB Kabel (nicht inclusiv): L
max
= 3m
Mikrofoneingänge: 2mV @ 3kΩ
Line/CD Eingänge: 340mV @ 47kΩ
Phono Eingänge: 3mV @ 47kΩ
Record Ausgänge: 775mV @ 1kΩ
Master 1/2 Ausgang: 1.55V @ 1kΩ unsymmetrisch.
Master 1 Ausgang: 2,55V @600Ω symmetrisch.
Talkover: 0dB  -14dB
KanalFrequenzeinstellung: +12dB / -26dB (70Hz, 1kHz,13kHz)
DJ Mikro Frequenzeinstellung: +12dB / -12dB(70Hz, 1kHz,13kHz)
Kopfhörer: 3 V@32Ω
Abmessungen: 483(W) x 310(H) x 112(D) mm (19”/7U)
Gewicht: 6,9kg
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie können sichdie neueste Version dieses Benutzerhandbuches von unserer Website
herunterladen: www.beglec.com
