PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS 43/44 BEAT6 USB
de som, normalmente não serão necessários drivers. Dado que ambas as portas USB são
bidireccionais poderá reproduzir música no seu PC e misturar esta música com outras fontes como CD,
gira discos, etc. Ao mesmo tempo pode gravar a sua mistura no seu computador com a mesma ligação
USB!
43. TRIM OUTPUT: Este potenciómetro é utilizado para reduzir o nível de saída da mesa de mistura de
forma a proteger os amplificadores e colunas que estejam ligados. (Atenção: o nível de saída pode ser
reduzido a zero. Caso não tenha qualquer sinal na saída Master, comece por verificar se este controlo
não está definido para zero.)

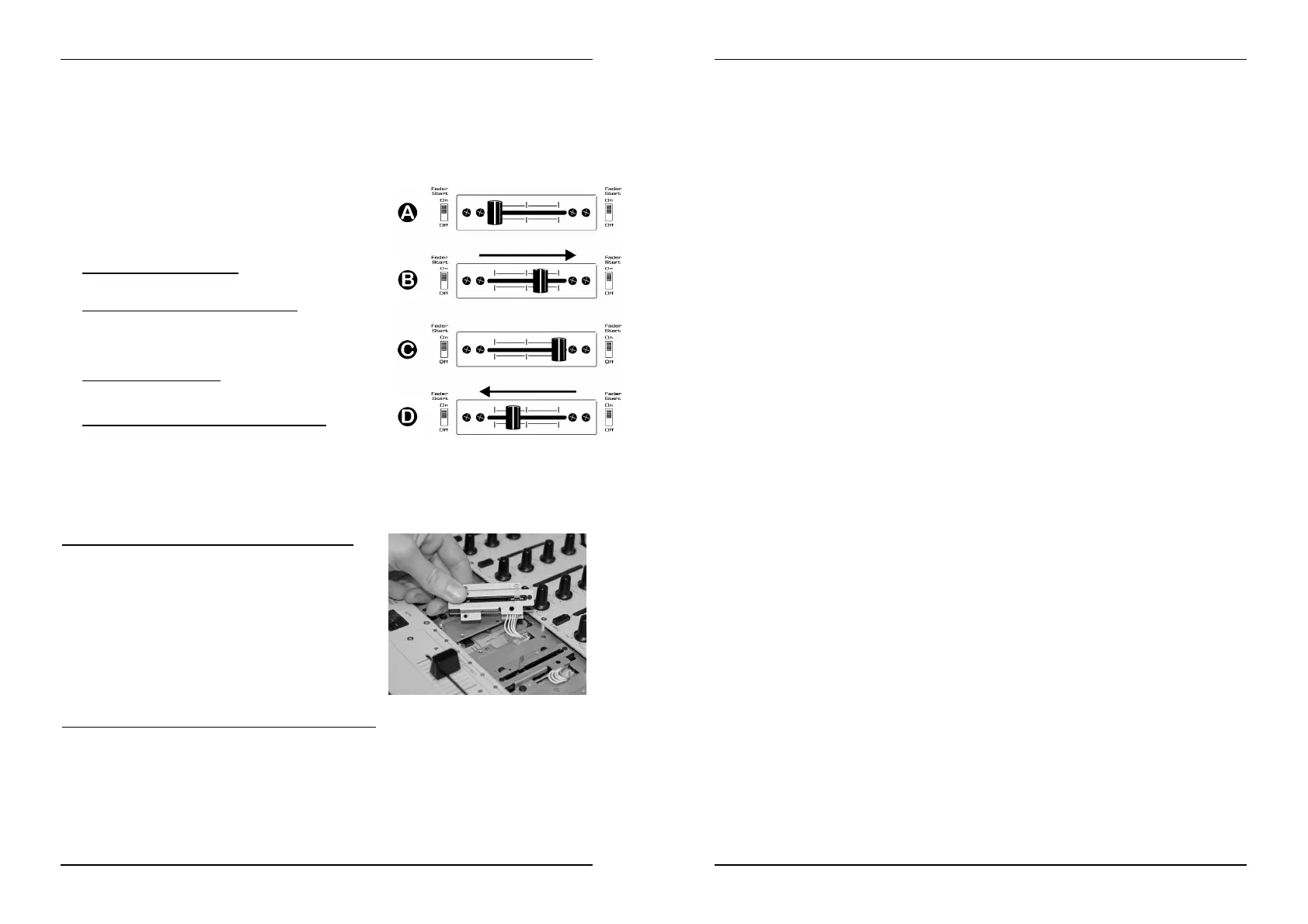

CROSSFADER STARTS
O crossfader integra os interruptores optical start. Estes fader
starts são compatíveis com todos os leitores de CD da JB
Systems. O modo de funcionamento é o seguinte:
A. CROSSFADER ÀESQUERDA:
O leitor de CD ligado ao conector fader start A está a
reproduzir, o outro o leitor de CD está em pausa.
B. CROSSFADER MOVE-SE PARA DIREITA:
O leitor de CD ligado ao conector fader start A pára, volta ao
ponto cue programado anteriormente e aguarda em pausa. O
outro leitor de CD começa a reproduzir a partir do ponto cue
programado anteriormente.
C. CROSSFADER À DIREITA:
O leitor de CD ligado ao conector fader start B está a
reproduzir, o outro o leitor de CD está em pausa.
D. CROSSFADER MOVE-SE PARA A ESQUERDA:
O leitor de CD ligado ao conector fader start B pára, volta ao
ponto cue programado anteriormente e aguarda em pausa. O outro leitor de CD começa a reproduzir a
partir do ponto cue programado anteriormente.
Importante:Ambos interruptores fader start deverão estar ligados (ON)!
SUBSTITUIÇÃO DOS FADERS
Uma das grandes vantagens desta mesa de mistura é a possibilidade de substituir os faders dos canais.
Isto é o que tem de fazer para mudar um fader de canal:
 Remova os botões dos faders de canal.
 Remova os 8 parafusos que fixam o pequeno painel frontal
em volta dos faders.
 Remova os 3 parafusos do fader que deseja trocar.
 Remova suavemente o fader da sua posição e desligue o
conector da placa principal. (NÃO puxe o cabo!)
 Coloque o novo fader no lugar. Certifique-se de ligar o
conector na base do conector na placa da mesa de mistura.
 Coloque os 3 parafusos do fader de volta no lugar.
 Coloque o pequeno painel frontal de volta no lugar com os
8 parafusos.
 Feito!
O que tem de fazer para substituir o crossfader é o seguinte:
 Retire o cursor do crossfader.
 Retire os 2 parafusos que fixam o crossfader.
 Retire com cuidado o painel frontal e o crossfader do encaixe.
 Desligue o crossfader do cabo (Desligue o cabo puxando o conector, NÃO o cabo!)
 Ligue o novo crossfader ao cabo.
 Volte a colocar o crossfader no encaixe, aplique o painel frontal e fixe com os dois parafusos.
A operação está terminada!
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS 44/44 BEAT6 USB
ESPECIFICAÇÕES
Fonte de Alimentação: AC 230 V, 50Hz (34Watt)
Resposta emFrequência: 20-20.000Hz(+/-3dB)
THD + noise: <0.05% @ 1kHz, 0dB, carga = 47 kΩ
S/N Ratio (IHF-A): >78dB @ 1kHz.
Ligações USB: USB 2.0 bidireccional (44,1 kHz/16bit)
CompatívelWindows
®
& MacOS
®
USB cabo (nao incluído): L
max
= 3m
Entradas micro: 2mV @ 3kΩ
EntradasLine/CD: 340mV @ 47kΩ
Entradas Phono: 3mV @ 47kΩ
Saídade Gravação: 775mV @ 1kΩ
SaídaMaster 1/2: 1.55V @ 1kΩ s/balanço
SaídaMaster 1: 2,55V @600Ω balanceada
Talkover: 0dB  -14dB
Controlo de Frequência Canal : +12dB / -26dB (70Hz, 1kHz,13kHz)
Controlo de Frequência micro DJ: +12dB / -26dB (70Hz, 1kHz,13kHz)
Auscultadores: 3V@32Ω
Dimensões: 483(L) x 310(A)x 112(D) mm (19”/7U)
Peso: 6,9kg
Estas informações estão sujeitas a alterações sem aviso prévio
Pode fazer download daversão mais recente deste manual no nosso site: www.beglec.com
