C2 Series 19

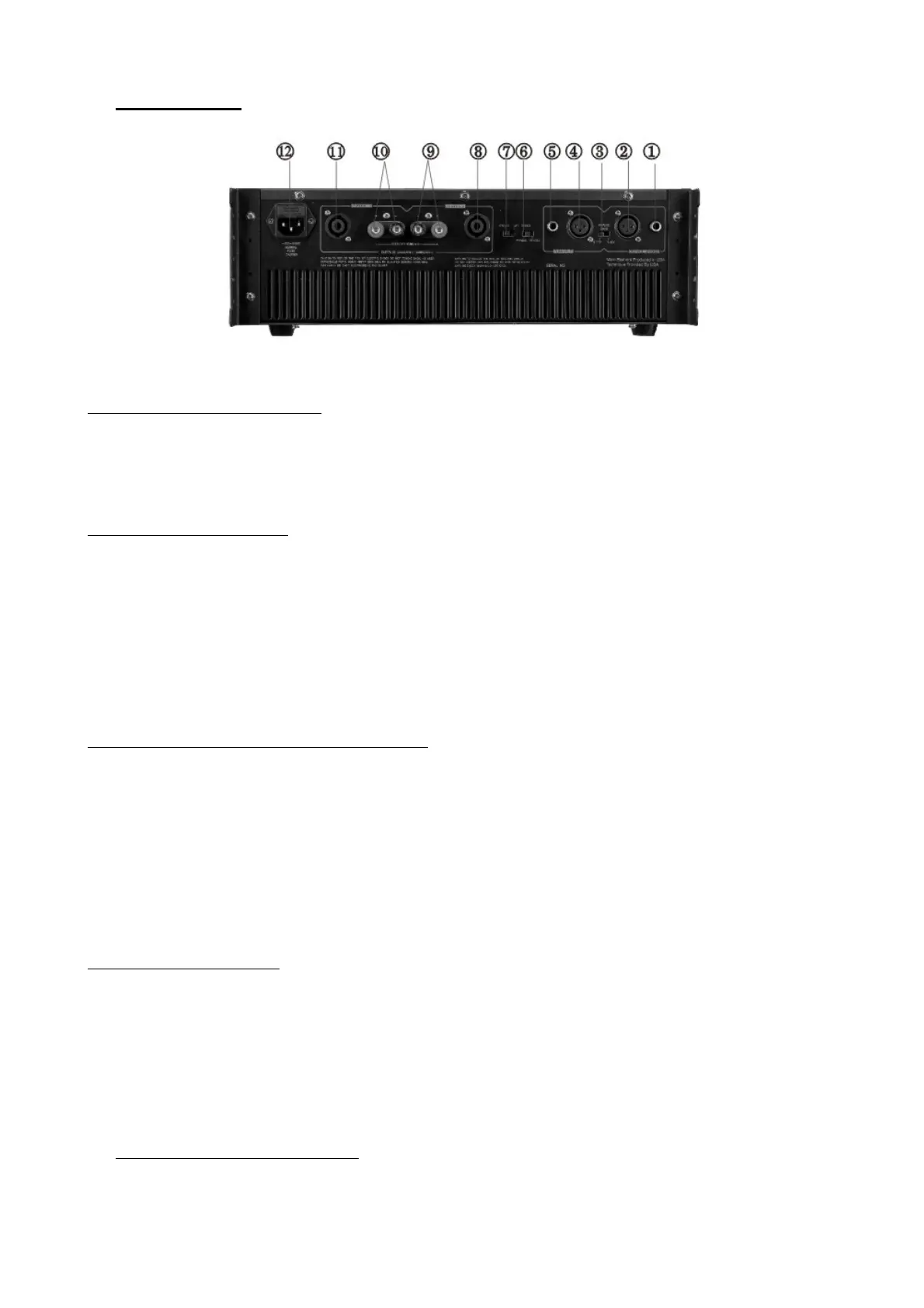

D. Panel trasero
1 y 5. Entradas con jack ¼’’
Se puede utilizar un nivel de entrada balanceado o sin balancear.
• Sin balancear : utilizar un jack mono. Tip = señal, Sleeve = masa
• Balanceado : utilizar un jack estereo. Tip = señal +, Sleeve = masa, Ring = señal -
2 y 4. Entradas con XLR
Se puede utilizar un nivel de entrada balanceado o sin balancear.
• Sin balancear : Pin1 = masa
Pin2 = señal
Pin3 = masa
• Balanceado : Pin1 = masa
Pin2 = señal +
Pin3 = señal -
3. Interruptor de sensibilidad de entrada
La posición de este interruptor es muy importante y depende del nivel de salida del
preamplificador o mesa.
Existen 3 posiciones :
• Potencia total de salida a 0.77V de nivel de entrada
• 26 dB de ganancia del nivel de entrada
• Potencia total de salida a 1.4V de nivel de entrada. Utilizar esta posición con las
mesas mezcladoras JB Systems.
6. Selectador de modo
Tres modos pueden ser eslejidos : estereo, puenteado o parallelo.
• En modo estereo, conectar la entrada y la salida de los dos canales.
• En modo puenteado, la señal de entrada tiene que ser aplicada unicamente al canal
izquierdo.
• En modo parallelo, la señal de entrada tiene que ser aplicada unicamente al canal
izquierdo.
7. Interruptor de puesta a tierra
Sobre la posición « lift », mejora el sonido y suprime los parasitos y ruidos indeseables
(evita « boucles » de tierra).
