PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS
®
43/44 MM-14D

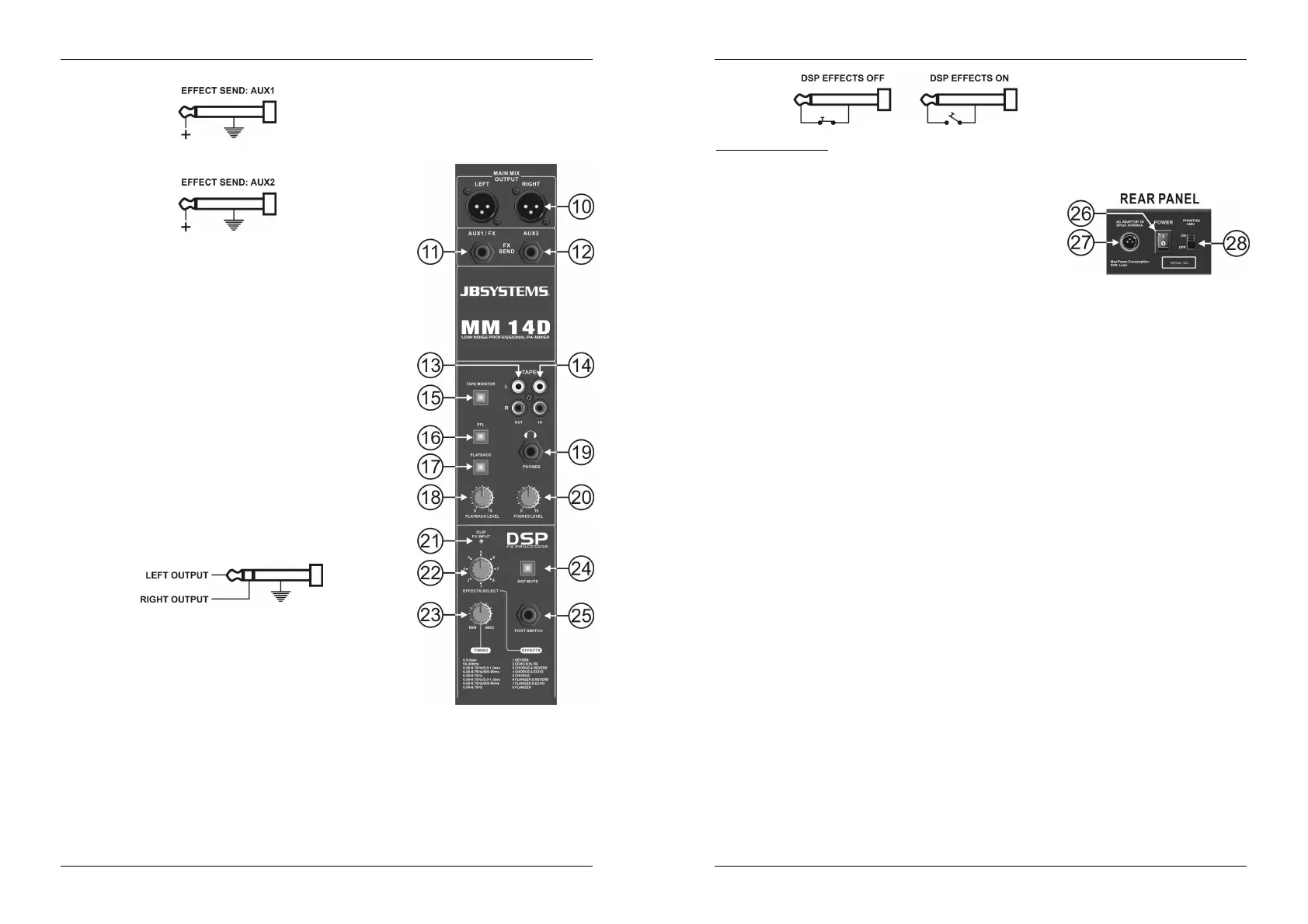

Esquema de ligações:
12. SAÍDA SEND OUTPUT - Ficha Jack ¼” Mono (sem balanço)
Usada para enviar o sinal do AUX2 para um equipamento
externo, unidades de efeitos ou monitores de palco.
13. TAPE OUT – Saída estéreo RCA (sem balanço)
O sinal é derivado da saída principal estéreo misturada depois
dos controlos de saída e pode ser usada para gravar a saída.
14. TAPE IN – Entradaestéreo RCA (sem balanço)
O sinal é enviado para a saída principal estéreo antes dos
controlos e do sistema de monitorização.
15. INTERRUPTOR TAPE MONITOR
Usado para escolher qual o sinal enviado para o PFL (16):
Interruptor ON (aceso): sinal vindo da TAPE IN (14)
Interruptor ON (apagado): sinal da MAIN MIX. Este é o
mesmo sinal como na TAPE OUT (13) e a MAIN MIX
OUTPUT (10).
16. INTERRUPTOR PFL
Usado para escolher qual o sinal que é enviado para a saída
HEADPHONE (19):
Interruptor ON (aceso): Sinais PFL dos canais de entrada
Interruptor ON (apagado): O sinal é seleccionado pelo
interruptor TAPE MONITOR (15).
17. INTERRUPTOR PLAYBACK
Usado para adicionar o sinal estéreo TAPE IN (14) á saída
estéreo principal (10) ou não.
18. CONTROLO DE NIVEL DE PLAYBACK
Usado para definir o nível de playback do sinal TAPE IN (14).
19. SAÍDAHEADPHONE – SaídaJack Estéreo 1/4"
Esquema de ligações:
Impedância Mínima de Carga: 40 Ohm
20. CONTROLO DE NÍVEL DOSAUSCULTADORES
Define o nível da saída dos auscultadores (19).
21. LED DE CLIP DO DSP
Este led pisca quando o sinal de entrada do processador de
efeitos DSP interno está muito alto.
22. CONTROLO SELECTOR DE EFEITOS.
Usado para seleccionar um dos 8 efeitos digitais disponiveis.
23. CONTROLO DSP TIMING
Usado para ajustar o efeito seleccionado ao vosso gosto pessoal.
24. BOTÃO DSP MUTE
Quando este botão está aceso, a unidade interna de efeitos é desligada. Isto é muito útil para
comparar a sua mistura com e sem efeitos.
25. CONECTOR FOOTSWITCH connector
Aqui pode conectar uma pedaleira para ligar/desligar os efeitos internos.
Esquema das ligações:
PORTUGUÊS MANUAL DO UTILIZADOR
JB SYSTEMS
®
44/44 MM-14D
PAINEL TRASEIRO
26. INTERRUPTOR ON/OFF
Usado para ligar/desligar a mesa. Nós recomendamos que coloque os controlos da saída Master (9)
e os controlos de ganho do seu amplificador a zero antes de
ligar / desligar a mesa.
27. CONECTOR POWER SUPPLY
Conecte o cabo de alimentação incluído aqui. Substitua a
fonte de alimentação apenas com outra exactamente igual!
28. INTERRUPTOR PHANTOM POWER
Esta voltagem de +48Vdc deverá ser usada quando
microfones de condensador estiverem ligados ás entradas de microfone.
Atenção:
Todos os microfones XLR irão conduzir a voltagem 48Vdc quando a phantom power estiver
ligada. Recomendamos consultar o manual dos microfones antes de utilizar a opção phantom
power.
Certifique-se de desligar a mesa antes de utilizar o interruptor phantom power (28)
Normalmente pode conectar microfones dinâmicos enquanto o interruptor phantom power
estiver ligado, de qualquer forma para prevenir danos indesejados nos recomendamos que
consulte o manual dos seus microfones dinâmicos antes de os usar.
ESPECIFICAÇÕES
Fonte de Alimentação: Entrada: 230Vac,50Hz
Saída: 2x 20Vac 500mA
Resposta emFrequência: Microfone: 20-20.000Hz+/-2dB
Entrada linha: 20-20.000Hz+/-1.5dB
THD + Ruído: Microfone: <0.3% @ 1kHz, 0dB
Entrada linha: <0.05% @1kHz, 0dB
Controlo de frequência: Freq. altas +/-15dB15kHz
Freq. Médias: +/-15dB2,5kHz
Freq. Baixas: +/-15dB65Hz
Rácio S/N(IHF-A): > 85dB
Phantompower: +48Vdc
Entrada micro: 1mV @ 200-600 Ohm/balanceada
Entradas Line: 300mV @ 10kΩ
Saídade Gravação: 775mV @ 50kΩ
SaídaMaster: 2V @ 600Ω
Dimensões: 483(W) x 355(H) x 78(D) mm
Peso (Mesa): 5,4kg
Peso (Fonte alimentação): 0,85kg
Estas informações estão sujeitas a alterações sem aviso prévio
Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
