F

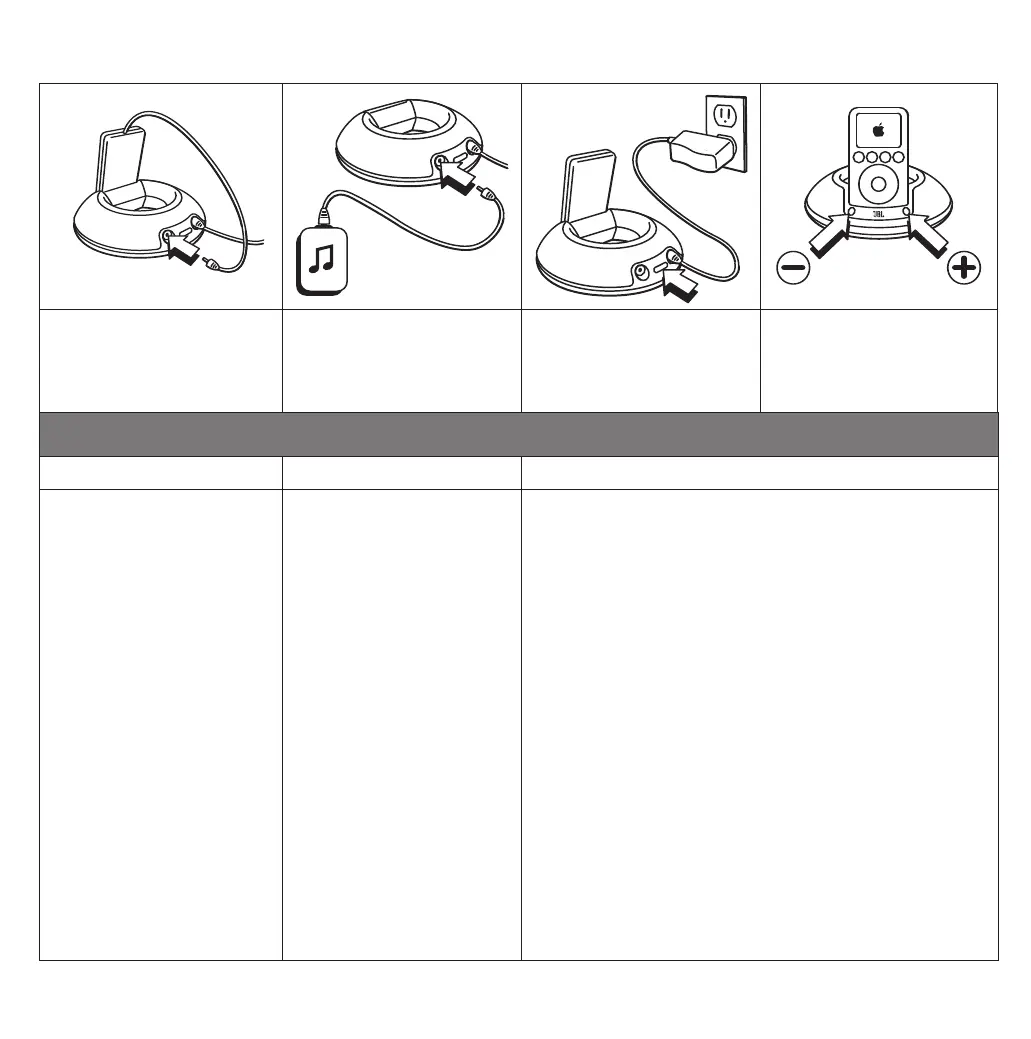

ase 6.
Se nec
essario, collegare l'in-
gresso ausiliare (computer desktop
o laptop) alla presa AUX.
Fase 5. Con l'iPod Classico collegare il
c
avo ausiliario proveniente dalla cuffia
alla pr
esa AUX sul retro del on stage.
F
ase 7.
Pr
emere il pulsante di accen-
sione sulla parte posteriore del on
stage. Quando il sistema è acceso, la
spia LED verde si accende.
F
ase 8.
Regolar
e il volume premendo
"+" per aumentarlo e "-" per diminuir-
lo. Premere entrambi i tasti per silen-
ziare il on stage. Premere l'uno o
l'altr
o per ripristinare l'audio.
Sintomo
L'unità non è alimentata. Il LED
verde non è acceso.
Il regolatore del volume dell'iPod
non aumenta il volume dell'audio.
Problema possibile
L'adattatore a parete non è inserito
bene nel on stage.
Il trasformatore a parete non riceve
corrente.
Il pulsante di accensione non è pre-
muto.
Il regolatore del volume dell'iPod
non controlla il volume in uscita
alla presa della cuffia.
Soluzione
Controllare il collegamento del trasformatore a parete.
Inserire il trasformatore in una presa a parete in una presa che si è sicuri
abbia corrente. Controllare la presa con una lampada o altro dispositivo.
Il pulsante di accensione è situato sul retro dell'unità. La spia LED verde si
accenderà.
Per regolare il volume quando l'iPod è inserito sull'unità on stage, usare i
pulsanti di regolazione del volume sull'on stage.
15
www.JBL.com
Cycle 1
150 lpi
5-06-04 on stage_set-up_guide_12.qxp
K
Fase 2. Scegliere il tipo di
adatt
atore iPod corretto.
Pr
emere l'adattatore nel on stage.
Fase 3. Inserire il trasformatore
nella pr
esa sul fondo e alla presa a
par
ete.
Fase 4. Quando si usa un iPod con
c
onnettore sul fondo, sistemare
l'iP
od nella sua sede sopra il on
s
tage.
Sintomo
Nessun suono dagli altoparlan-
ti del on stage.
Tintinnio/ticchettio proveniente
dagli altoparlanti.
Problema possibile
L'unità non è alimentata.
Il trasformatore non è inserito in
modo corretto.
Il volume manca o è basso
Il segnale in ingresso è debole.
Alimentatore incorretto inserito
nella pr
esa di c
orrente alternata
o nella porta firewire.
Soluzione
Accertarsi che il on stage sia ali-
ment
ato e collegato corretta-
mente. Quando l'unità è
alimentata, il LED verde si
accende.
Premere il pulsante "su" (+) di
controllo del volume o riattivare
l'audio e/o aumentare il volume.
Nota: premendo il pulsante "giù"
(-), il volume si abbassa.
Premendo entrambi i pulsanti di
controllo del volume, (+) e (-), allo
stesso tempo l'unità è silenziata.
Aumentare il livello di volume
della periferica audio.
Scollegare l'alimentatore non
JBL.
Localizzazione e soluzione dei problemi
dati tecnici del on stage
F
requenza: 100 Hz - 20 kHz
Consumo: 20W massimo
Trasduttori: 2 da 1 pollice per canale,
a gamma completa
Potenza di amplificazione in uscita:
6 W efficaci per canale
Dimensioni:
17,1 cm (6,75 pollici) di lunghezza
8,9 cm (3,5 pollici) di larghezza
3,8 cm (1,5 pollici) di altezza
Peso: 0,5 kg
La qualità del suono può essere influenzata
da quanto il filo è compresso.
USARE SOLO gli alimentatori JBL elencati
sull'etichetta del prodotto.
on stage Guida d’installazione facile
P
er qualunque domanda, o per ulteriore assistenza, visitare il sito www.JBL.com.
*I dati tecnici sono soggetti a modifiche senza preavviso.
14
Fase 1. Togliere dalla confezioneil on stage,
il tr
asformatore, l'adattatore iPod e il cavo.
Legger
e completamente il foglio delle
is
truzioni.
Il pr
esent
e pr
odott
o è s
t
ato progettato per essere alimentato da un'unità a spina della Classe 2 e con uscita nominale minima di 18 V d.c., 0,8 A.
