1. AC INLET SOCKET
This is AC power cord socket. Please connect the power
cord after main power switch "off".
2. AC FUSE HOLDER
This is AC fuse holder.
IMPORTANT NOTICE: When fuse is blown out, it should
be replaced with the same type fuse like following table, if
it continuous to blown out, stop replacing fuse and refer
servicing to qualified person.
120V AC F500mAL 250V (N51)
F200mAL 250V (50F)220/230/240V AC
1.󰼿교류󰼿전원󰼿공급용󰼿소켓
교류전원󰼿공급용󰼿소켓이며,󰼿전면의󰼿주전원󰼿스위치가󰼿"OFF"된󰼿상태
에서󰼿전원코드를󰼿끼워󰼿주십시오.
교류전원용󰼿휴즈󰼿홀더입니다.
2.󰼿교류󰼿전원󰼿휴즈용󰼿홀더
중요사항󰼿:󰼿휴즈를󰼿교체시에는󰼿반드시󰼿규정된󰼿정격󰼿휴즈를󰼿자격
이󰼿있는󰼿사람이󰼿교체하십시오.
R

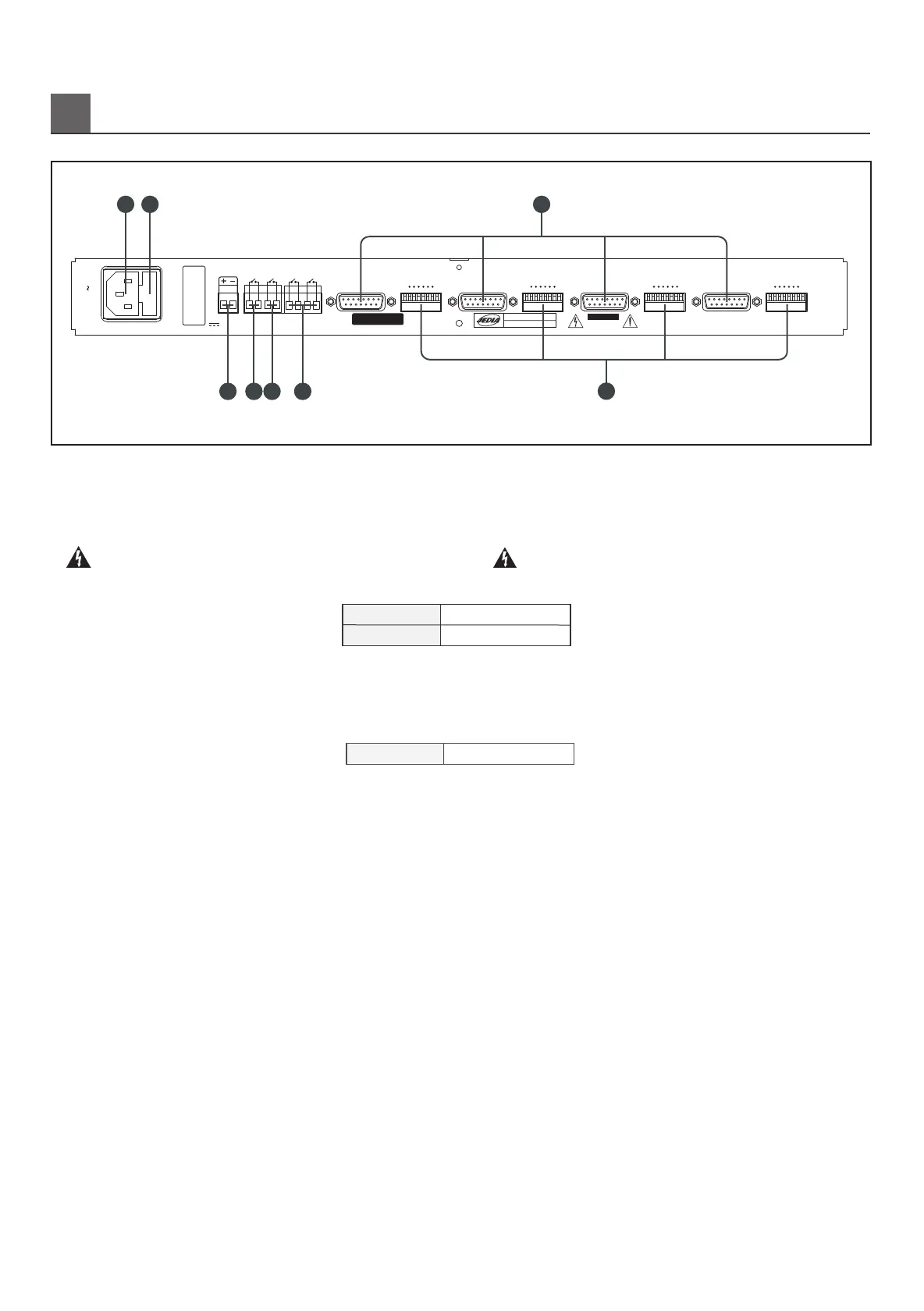

EAR PANEL CONTROLS (후면기능)
AC 230V /50Hz
FUSE RATING
F200mAL 250V
Measuring
disabled
Fault
RELAY BOARD-3 RELAY BOARD-2 RELAY BOARD-1
Channel
32 25
24 17
16 9
8
1
Channel Channel
Channel
Make contact
during measurement
23W
RELAY BOARD-
4
on
off
on
off
on
off
on
off
WARNING:
TO REDUCE THE RISK OF FIRE
OR ELECTRIC SHOCK
DON'T EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
CAUTION: TO REDUCE
THE RISK OF FIRE REPLACE
ONLY WITH SAME TYPE FUSE.
MADE IN KOREA
MODEL NO.: JSC-132A
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
SERIAL NO.:
DC POWER
24V/0.5A
1 72
3 4 5 6
8
3. DC 24V INPUT TERMINAL
This is terminals for DC 24V battery power supply, when
unexpected AC power failure.
Fuse is Built in PCB F1.
Fuse Rating(휴즈정격)
3.󰼿직류󰼿24V󰼿전원󰼿입력󰼿단자
교류󰼿전원이󰼿정전되었을󰼿때󰼿배터리로부터󰼿DC󰼿24V󰼿전원을󰼿공급받는
직류󰼿전원󰼿입력단자󰼿입니다.
휴즈는󰼿제품󰼿내부의󰼿PCB상의󰼿F1입니다.
4. MEASURING DISABLED DRY CONTACT INPUT TERMINAL
Connection possibility of an potential-free contact for suppressing
the measurement.
5. FAULT RELAY CONTACT
1 normally-open relay contact when "fault" is measured.
(only when JSC-132A is active)
6. MAKE CONTACT DURING MEASUREMENT
2 normally-open relay contact activated during a measurement.
(for example for bridging the volume-control)
7. RELAY BOARD CONNECTORS
4 pcs of Relay boards are acceptable to connect as a connector
which is connecting 8 channel relay board.
8. CHANNEL ON/OFF SWITCHES
This is channel ON/OFF switch which is setting of check or not
at relative channel relay board connected.
"ON" position makes checking at each channel, "OFF" position
makes no checking
4.󰼿측정󰼿정지󰼿입력󰼿단자
이󰼿두󰼿단자를󰼿접촉시키면󰼿접촉이󰼿해제될󰼿때까지󰼿모든󰼿체크󰼿동작이󰼿
정지󰼿됩니다.
5.󰼿폴트󰼿릴레이󰼿접점
체크된󰼿스피커󰼿라인의󰼿어느󰼿한󰼿채널이라도󰼿폴트(FAULT)󰼿상태가󰼿
있으면󰼿동작󰼿되는󰼿릴레이󰼿접점입니다.
6.󰼿측정시󰼿메이크󰼿접점
체크시에만󰼿동작되는󰼿릴레이󰼿접점으로󰼿작동시간은󰼿약100m󰼿sec󰼿
입니다.
7.󰼿릴레이󰼿보드󰼿연결용󰼿콘넥터
각󰼿8󰼿채널의󰼿릴레이󰼿보드를󰼿연결하는󰼿콘넥터로서󰼿총󰼿4󰼿개의󰼿릴레이
보드를󰼿연결할󰼿수󰼿있습니다.
8.󰼿채널󰼿설정󰼿ON/OFF󰼿스위치
연결된󰼿릴레이󰼿보드의󰼿해당󰼿채널의󰼿체크󰼿여부를󰼿설정하는󰼿스위치입
니다.
각각의󰼿채널을󰼿"ON"󰼿위치로󰼿설정하면󰼿체크하고,󰼿"OFF"󰼿위치로󰼿설정
하면󰼿체크하지󰼿않습니다.
DC 24V T1AH 250V (55T)
