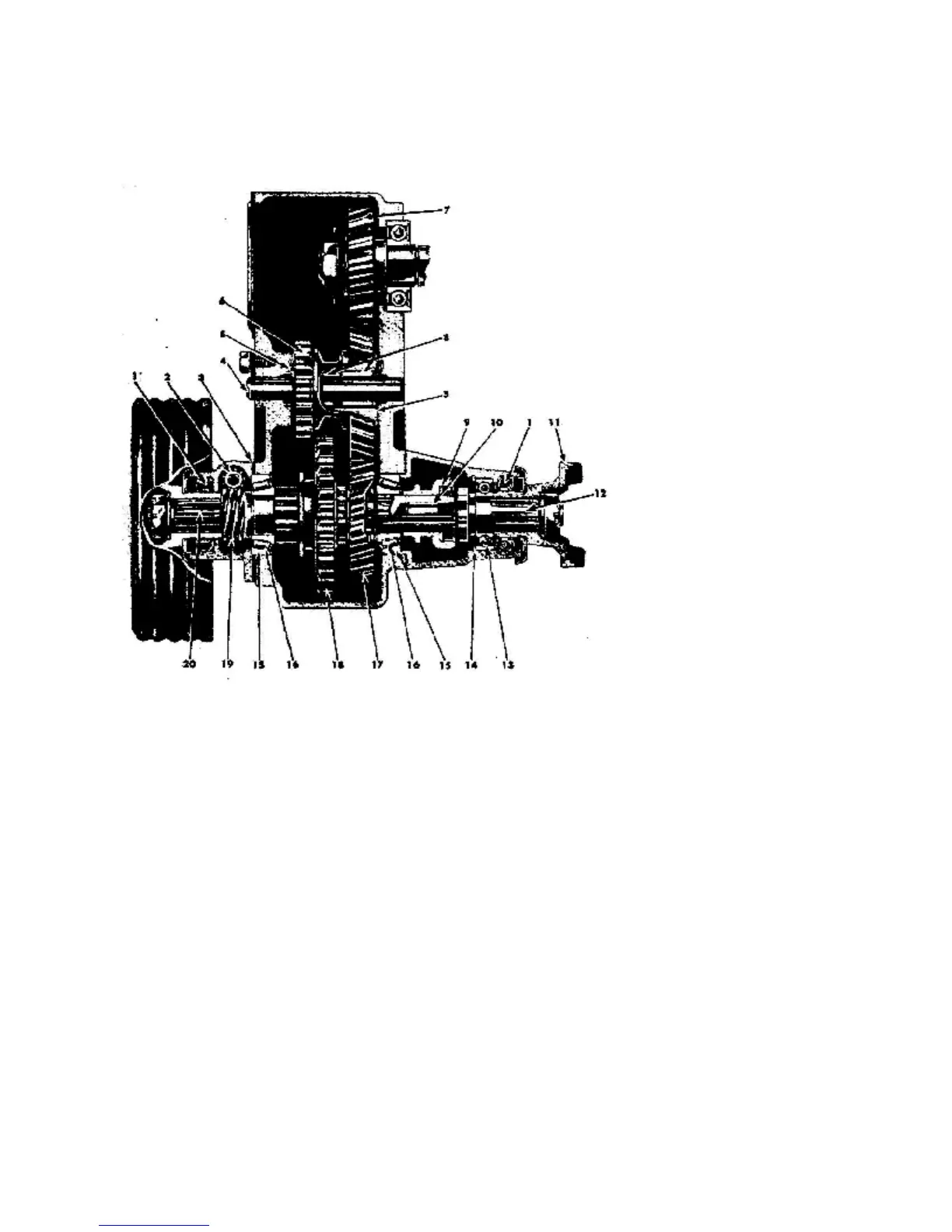

FIG. 23—TRANSFER CASE
1—Output Shaft Oil Seal
2—Speedometer Driven Pinion
3—Output Shaft Bearing Shims
4—Intermediate Shaft
5—Intermediate Gear Thrust Washer
6—Intermediate Gear
7—Main Shaft Gear
8—Intermediate Gear Bearing
9—Output Shaft Clutch Gear
10—Output Clutch Shaft Pilot Bushing
11—Companion Flange Assembly—Front
12—Output Clutch Shaft
13—Output Clutch Shaft Bearing
14—Output Clutch Shaft Bearing Snap Ring
15—Output Shaft Bearing Cup
16—Output Shaft Bearing Cone and Roller
17—Output Shaft Gear
18—Output Shaft Sliding Gear
19—Speedometer Drive Gear
20—Output Shaft
