10
Avant de mettre la machine en
marche, retirer cravate, bagues,
montre ou autres bijoux et retrousser
les manches jusqu’aux coudes.
Enlever tous vêtements flottants et
nouer les cheveux longs.
Porter des chaussures de sécurité,
surtout pas de tenue de loisirs ou de
sandales.
Les tôles ont des arrêtes coupantes,
pour les manipuler, porter des gants.
Porter des lunettes de protection
pendant le travail.
Toujours tenir les mains et les
doigts à une distance suffisante de
la zone de presse.
Rester vigilant et concentré et
travailler avec bon sens.
Eviter toute position corporelle
anormale.
Veiller à une position stable et garder
un bon équilibre à tout moment.
Ne pas travailler sous l’influence de
drogues, d’alcool ou de médicaments.
Eloigner de la machine toutes
personnes incompétentes surtout les
enfants.
Il faut respecter les données de
pression maximale.
Ne pas faire forcer la presse en
utilisant un prolongateur de levier.
Les pièces et les appareils doivent
être posés à plat et bien assurées.
Veillez à ce que le contact de pression
soit perpendiculaire, éviter de forcer
de biais sur le mandrin.
La pression peut faire éjecter ou
éclater des pièces, il faut se protéger
en conséquence.
Poser les pièces trop longues sur un
support roulant.
Ne pas se mettre sur la machine.
4. Spécifications
4.1 Indications techniques
AP-0:
Distance broche/bâti 85mm
Hauteur max. de travail sur la table
100mm
Force de pression 0,5t
Perçage par pression Ø9,5mm
Dimensions (Lxlxh) 240x100x250mm
Poids net 8,5kg
AP-1:
Distance broche/bâti 102mm
Hauteur max. de travail sur la table
125mm
Force de pression 1t
Perçage par pression Ø9,5mm
Dimensions (Lxlxh) 275x125x305mm
Poids net 10,5kg
AP-2:
Distance broche/bâti 145mm
Hauteur max. de travail sur la table
145mm
Force de pression 2t
Perçage par pression Ø12,7mm
Dimensions (Lxlxh) 430x160x410mm
Poids net 28kg
AP-3:
Distance broche/bâti 137mm
Hauteur max. de travail sur la table
290mm
Force de pression 3t
Perçage par pression Ø12,7mm
Dimensions (Lxlxh) 460x215x550mm
Poids net 45kg
AP-5:
Distance broche/bâti 216mm
Hauteur max. de travail sur la table
460mm
Force de pression 5t
Perçage par pression Ø12,7mm
Dimensions (Lxlxh) 660x250x860mm
Poids net 140kg
4.2 Description de la machine

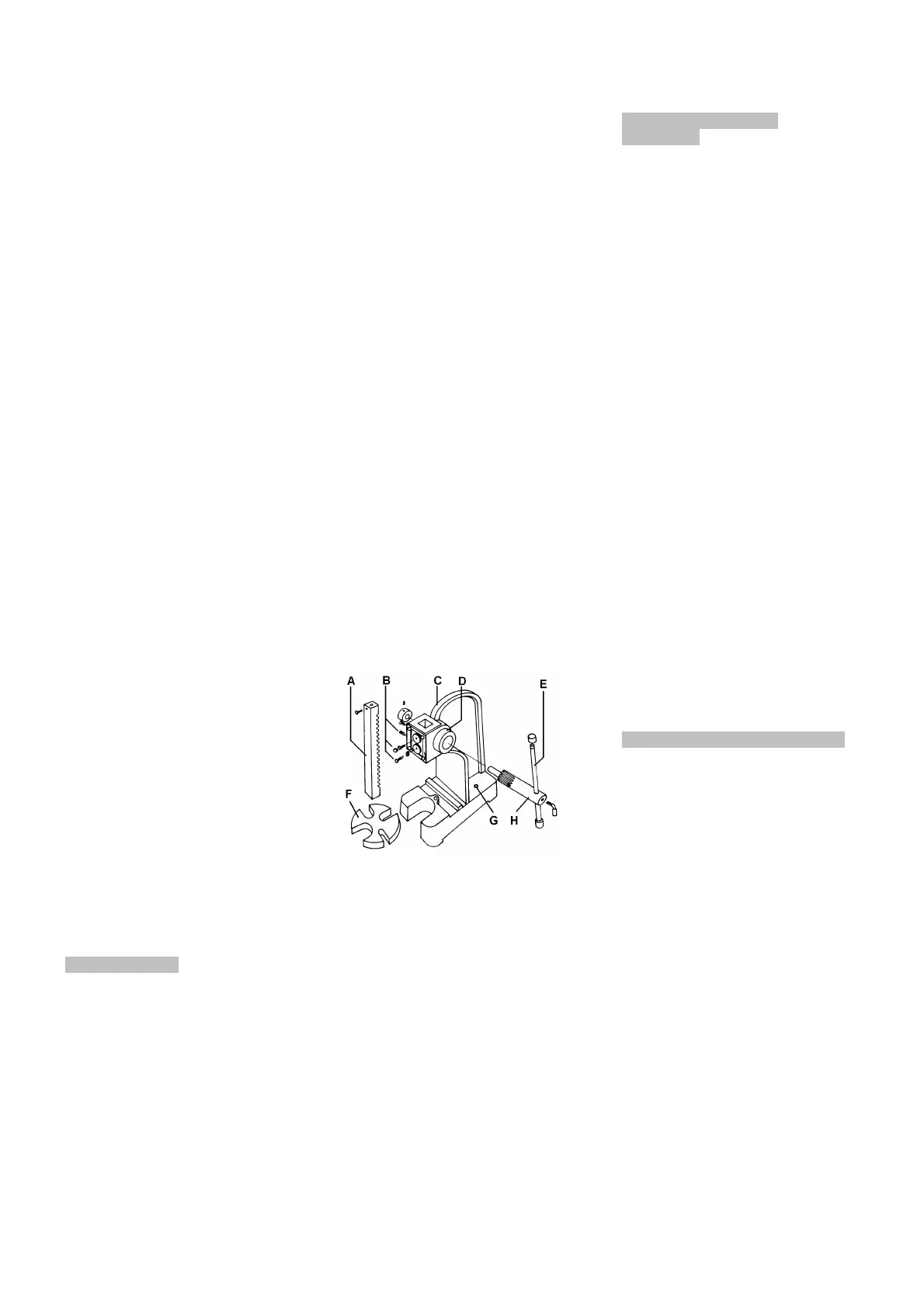

Fig 1
A…Mandrin de pression
B….Vis de réglage de la coulisse du
mandrin
C….Corps de base
D…Graisseurs du pignon
E…Levier de presse
F….Plaque d’appui
G….Perforations de fixation
H….Pignon
5. Transport et mise en
exploitation
5.1. Transport
Pour le transport, utiliser un élévateur
courant ou un chariot à fourche.
Assurer la machine pour qu’elle ne
tombe pas pendant le transport.
Si vous constatez des dégâts de
transport lors du déballage, avertissez
immédiatement votre fournisseur et
ne montez pas la machine.
Eliminer l´emballage dans le respect
de l´environnement.
Enlever la protection antirouille avec
un dissolvant doux
Protéger toutes les surfaces brillantes
contre la rouille avec une fine couche
d’huile.
5.2 Mise en place
Effectuer le montage de la presse
dans un local fermé.
Il faut pouvoir accéder à la machine
par tous les côtés.
La presse doit être visée sur un socle
ou sur un établi solide ne pouvant se
renverser
5.3 Premier graissage
Voir graissage, chapitre 8.
6. Fonctionnement de la machine
Il faut respecter les données de
pression maximale.
Ne pas faire forcer la presse en
utilisant un prolongateur de levier
(danger de casse).
Les pièces et les appareils à travailler
doivent être posés à plat et bien
assurées.
Veillez à ce que le contact de pression
soit perpendiculaire, éviter de forcer
de biais sur le mandrin.
La pression peut faire éjecter ou
éclater des pièces, il faut se protéger
en conséquence.
Les tôles ont des arrêtes coupantes,
pour les manipuler, porter des gants.
Porter des lunettes de protection
pendant le travail.
Toujours tenir les mains et les
doigts à une distance suffisante de
la zone de presse.
