Monter en même temps les crochets des sacs de filtrage (T) et les fixer avec 2 vis hexagonales (U) et des rondelles.

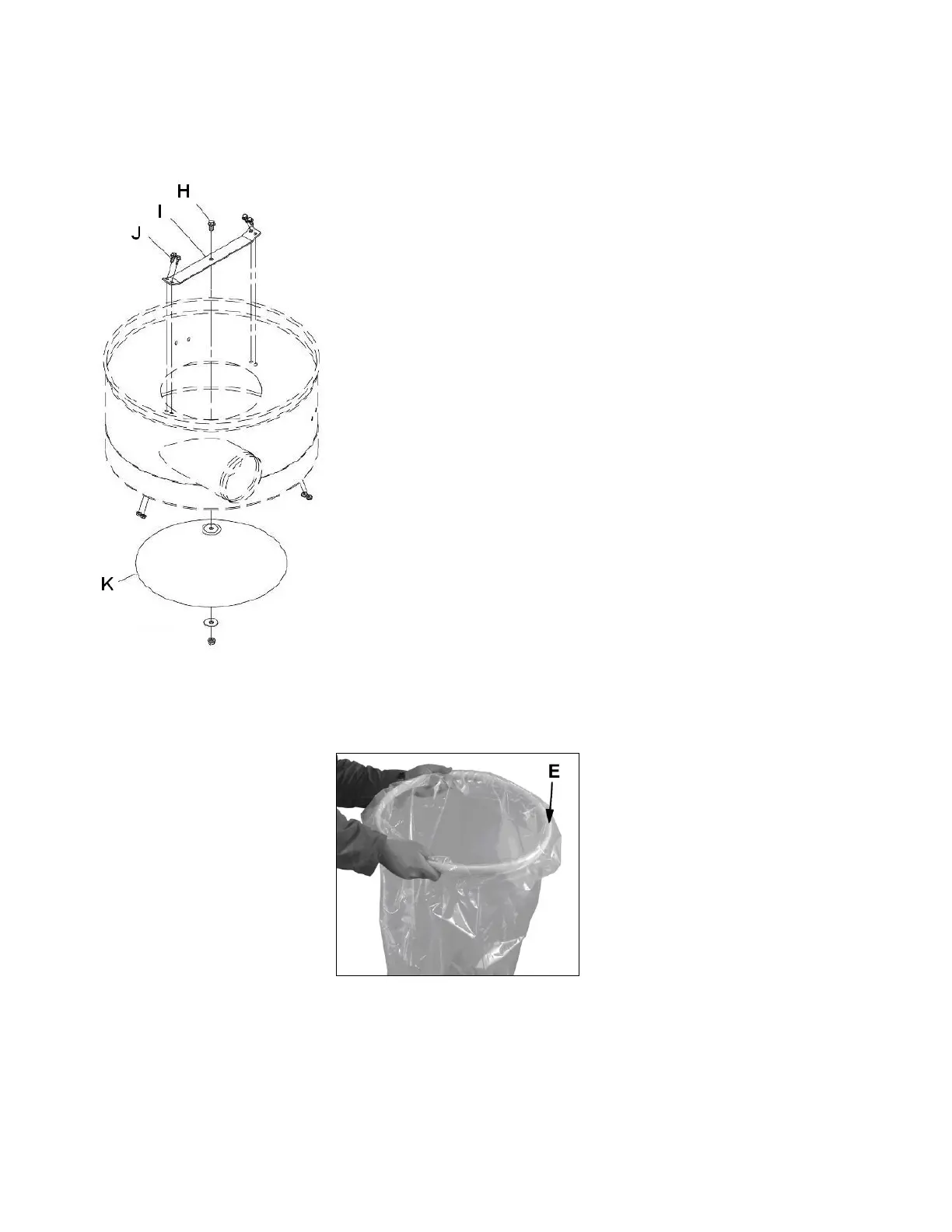

Montage du cône:
Fixer le support de cône (I, Fig 8) sur le bâti avec 4 vis hexagonales (J) et des écrous.
Fixer le cône (K) d´en bas avec vis hexagonale (H), rondelle et écrou.
Fig 8
Montage du sac à copeaux
Rabattre le sac sur l’anneau de maintien (E, Fig 9).
Fig 9
Appuyer de part et d’autre sur l’anneau (E) et le glisser en biais par-dessous le bâti jusqu’à ce qu’il s’enclenche dans la
rainure (F, Fig 10).
