14

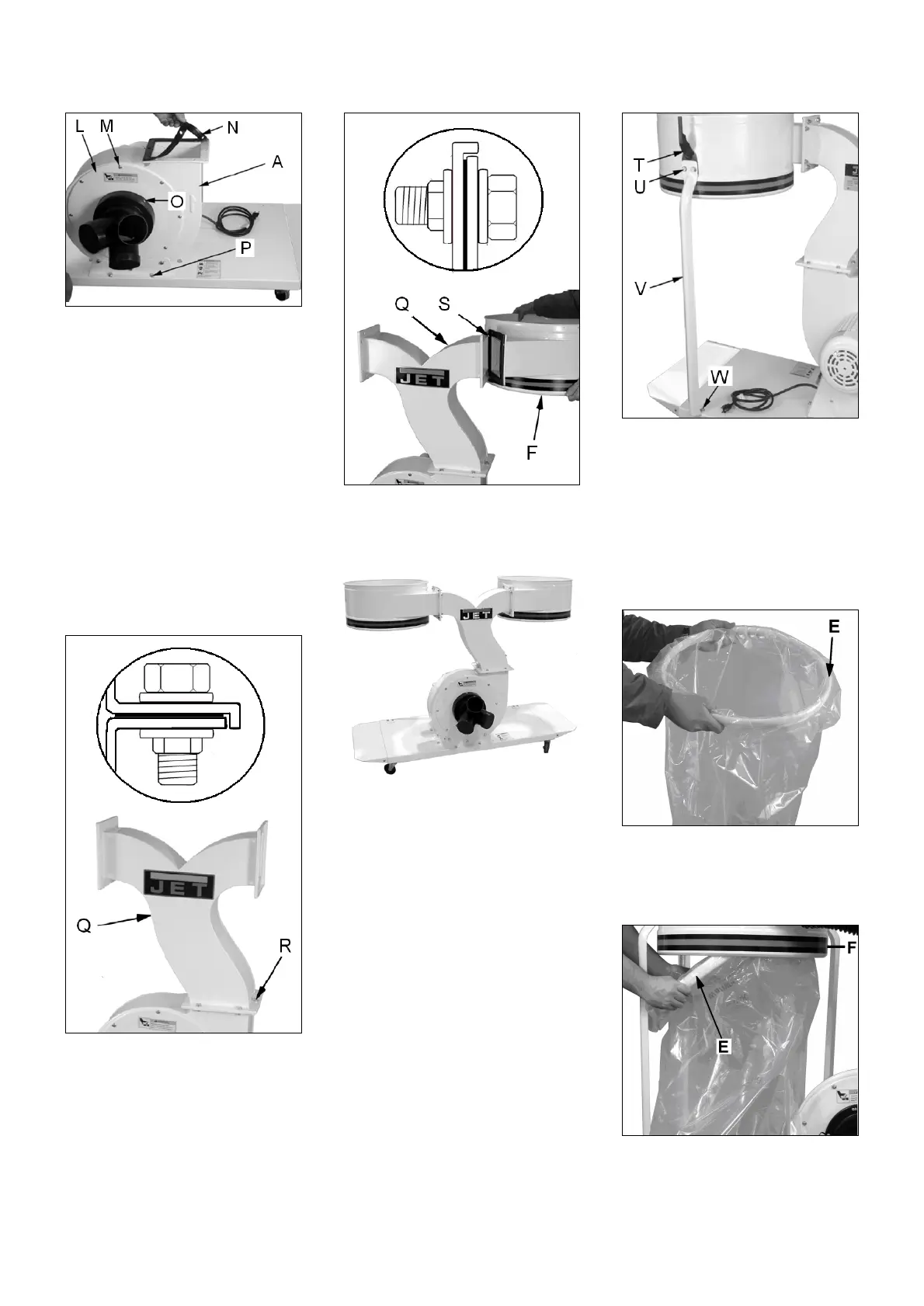

Fig 3
Fixer le carter du bloc (L, Fig 3) avec
8 vis à tête goutte de suif (M).
Monter le tuyau en Y et le fixer avec
les vis jointes à la livraison (O).
Placer le joint inférieur (N) sur le bloc
d'aspiration.
Attention:
Afin d’éviter tout contact avec la roue
de ventilation en rotation, il faut
toujours boucher les buses
d’aspiration non utilisées.
Coude progressif d'assemblage:
Monter le coude progressif
d'assemblage (Q, Fig 4) avec six vis
hexagonales, des rondelles et des
écrous (R).
Fig 4
Montage du support de sac
Placer un joint supérieur (S, Fig 5) et
monter le support du sac (F) avec des
vis hexagonales, des rondelles et des
écrous.
Fig 5
Veiller à ce que ce montage soit
correct (Fig 6).
Fig 6
Tiges de soutien:
Monter chaque tige de soutien (V, Fig
7) avec 2 vis hexagonales (W) et des
rondelles.
Fig 7
Monter en même temps les crochets
des sacs de filtrage (T) et les fixer
avec 2 vis hexagonales (U) et des
rondelles.
Montage du sac à copeaux
Rabattre le sac sur l’anneau de
maintien (E, Fig 8).
Fig 8
Appuyer de part et d’autre sur
l’anneau (E) et le glisser en biais par-
dessous le bâti jusqu’à ce qu’il
s’enclenche dans la rainure (F, Fig 9).
Fig 9
