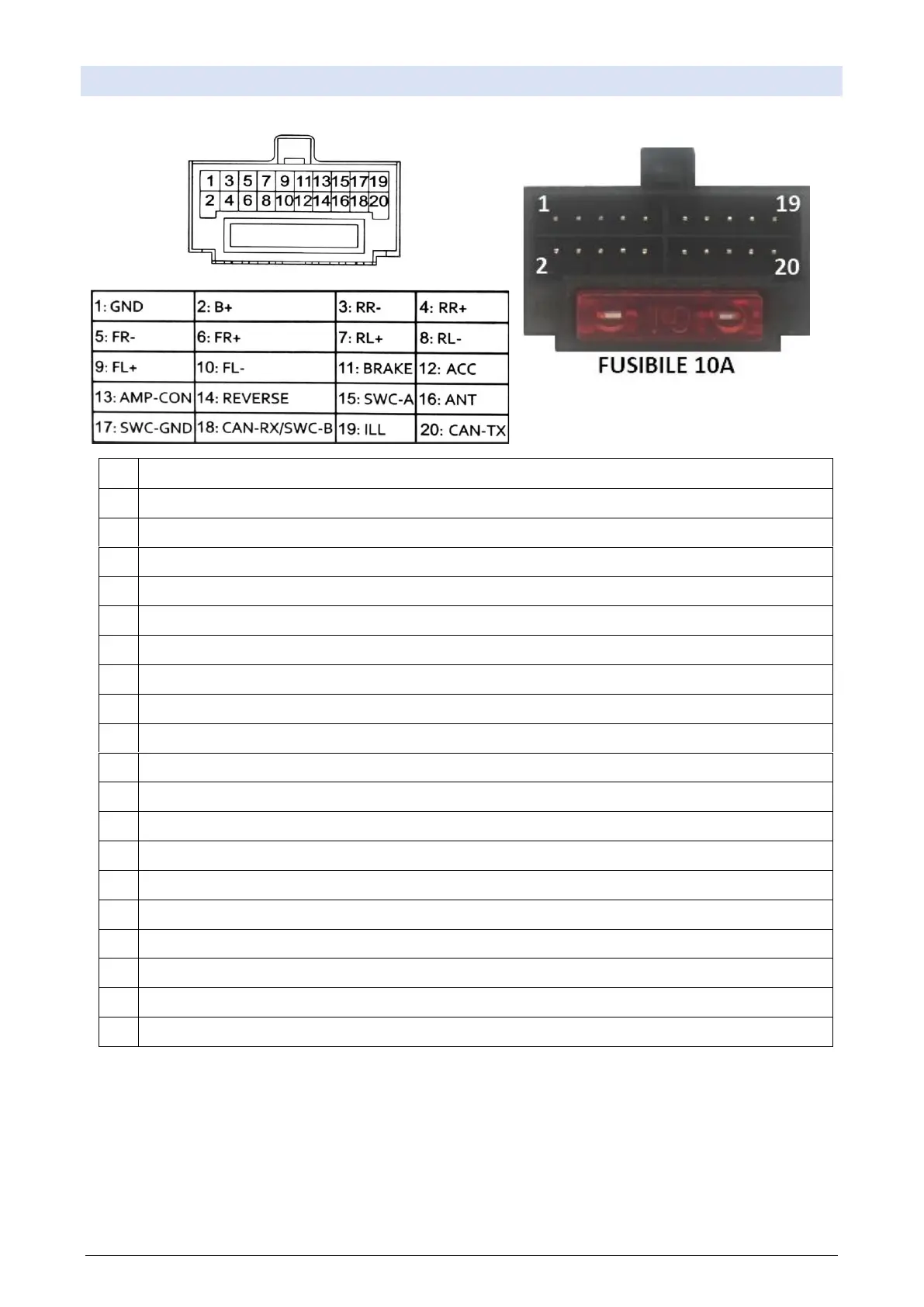

B+ 12V Batteria - questo pin deve rimanere a 12V anche con quadro spento (mantenimento memorie)
Altoparlante Posteriore Destro GND
Altoparlante Posteriore Destro Positivo
Altoparlante Frontale Destro GND
Altoparlante Frontale Destro Positivo
Altoparlante Posteriore Sinistro Positivo
Altoparlante Posteriore Sinistro GND
Altoparlante Frontale Sinistro Positivo
Altoparlante Frontale Sinistro GND
Collegamento al freno a mano per la disabilitazione del video in movimento
ACC Sottochiave per l’accensione della radio all’accensine del quadro*
Comando accensione AMPlificatore (si attiva dalle impostazioni di SUONO )
Ingresso comando RETROMARCIA per l’attivazione della retrocamera (BACK/REVERSE)**
KEY1 ingresso1 per comandi al volante resistivi
Comando Antenna, 12V che si attiva all’accensione della radio
GND (generalmente utilizzata x GND dei comandi al volante resistivi)
Ingresso segnale CAN-RX / oppure / KEY2 ingresso2 per comandi al volante resistivi
Comando luci/ILLuminazione (mette la radio in modalità notturna)
*ATTENZIONE: la radio si accende e si spegne con il quadro azionato dalla chiave di accensione. Collegare questo filo diret-
tamente a 12V potrebbe scaricare la batteria. Appena spento il quadro il sistema spegne solamente il monitor (per avere un
immediato riavvio nel caso di accendi/spegni repentino), il vero e proprio spegnimento del sistema avviene dopo un minuto
circa dallo spegnimento del quadro, questo funzionamento ci assicura la massima salvaguardia della batteria. Lo spegni-
mento può essere ritardato impostazione “COMMON”.
**La radio commuta in modalità retro in presenza di 12V su questo ingresso. Generalmente questo comando proviene dalla
scatolina del canbus in dotazione alla radio oppure direttamente dal connettore auto. In assenza di questo segnale è possibi-
le collegarlo alla lampadina della retromarcia naturalmente con i dovuti accorgimenti di sicurezza verso l’impianto elettrico
dell’auto.
