Jimmy HW10 Pro User Manual

75
Desmontaje del producto
Nota: corte la fuente de alimentación durante el
desmontaje y montaje del producto.

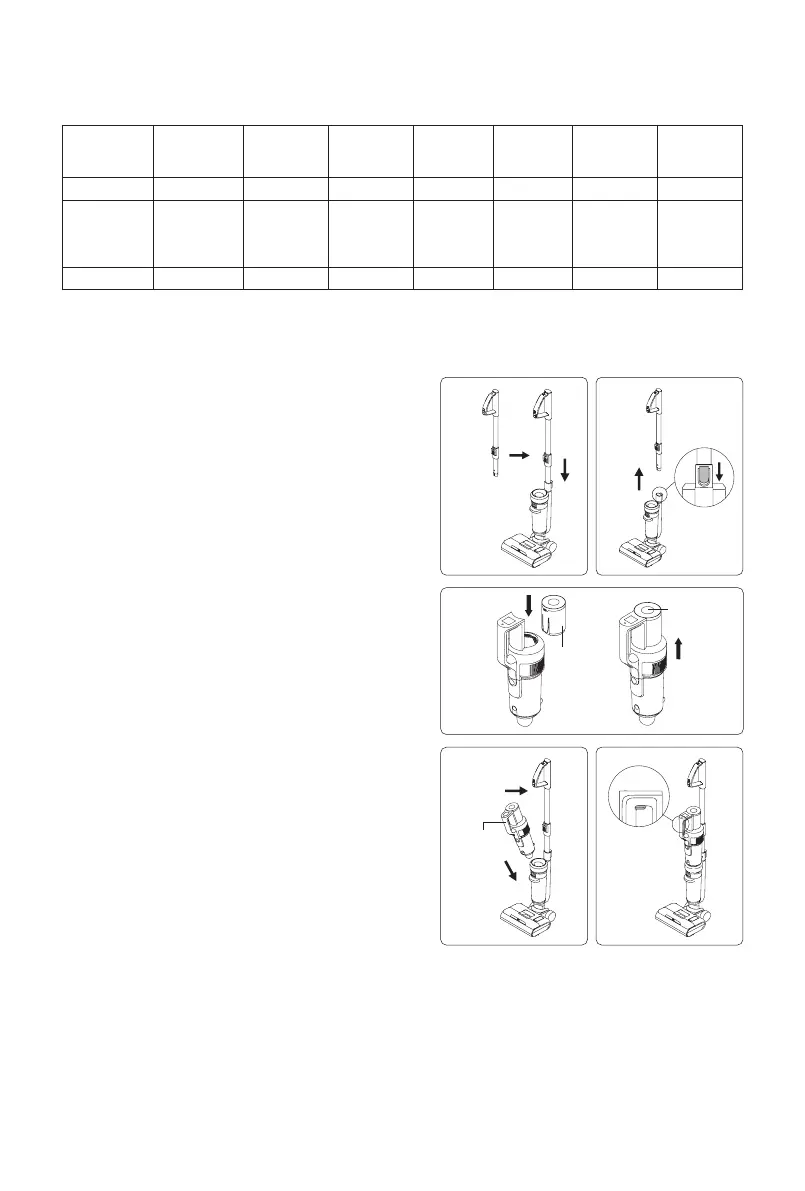

Instalación y extracción de ensambles
de tuberías de metal
Inserte el extremo del conjunto de tubería de
metal perpendicular a la dirección de la máquina
en el puerto del fuselaje. Después de escuchar
un "clic", conrme que el conjunto de tubería de
metal esté bien sujeto y que la instalación se
haya realizado correctamente (Figura 1). Si desea
sacar el conjunto del tubo de metal, simplemente
presione el botón de liberación del tubo de metal
hasta el nal y luego tire del conjunto del tubo de
metal hacia arriba. (Figura 2)
Instalación y extracción del paquete de
baterías
1. Sostenga el paquete de baterías, coloque
el paquete de baterías a lo largo de la ranura
del riel guía y presione el paquete de baterías
firmemente hacia abajo. Cuando escuche un
"clic", signica que la batería está bloqueada;
2. Presione el botón de liberación del paquete
de baterías y tire del paquete de baterías en la
dirección opuesta a la dirección de carga para
desbloquear el paquete de baterías.(Figura 3)
Nota: Excepto por el reemplazo del paquete de baterías,
no es necesario quitar el paquete de baterías con
frecuencia.
Instalación de aspiradora de mano
Primero inserte el puerto de succión de la
copa de polvo de la aspiradora de mano en la
ranura de la cubierta del cuerpo, presione la aspiradora de mano en el tubo de metal instalado
y, después de escuchar un "clic", la aspiradora de mano se instaló correctamente en el cuerpo
Arriba, ahora se utiliza como aspiradora vertical (Figura 4). Para quitar la aspiradora de mano,
simplemente presione y mantenga presionado el botón de liberación de la computadora de mano
y levántelo en diagonal hacia arriba. (Figura 5)
1 2
4 5
3
Botón de
liberación del
tubo de metal
Ensamblaje
de tubería de
metal
Paquete
de
baterías
Botón de
liberación de la
batería
Botón de
liberación
manual
Aspirador
de mano
Detalles de empaque
Aspirador
de mano
Conjunto de
cepillo de
piso
Tubo
metálico
Batería
Líquido de
limpieza
Adaptador
Cepillo para
enrollar
alfombras
Cepillo de
tubo
1 1 1 1 1 1 1 1
Cepillo
de cama
eléctrico
Aspiración
de sofá 2 en
1
Aspiración
plana 2 en
1
Límite
superior de
la base de
carga
Baja base
de carga
Percha 1 Percha 2
Instrucciones
de uso
1 1 1 1 1 1 1 1
