91

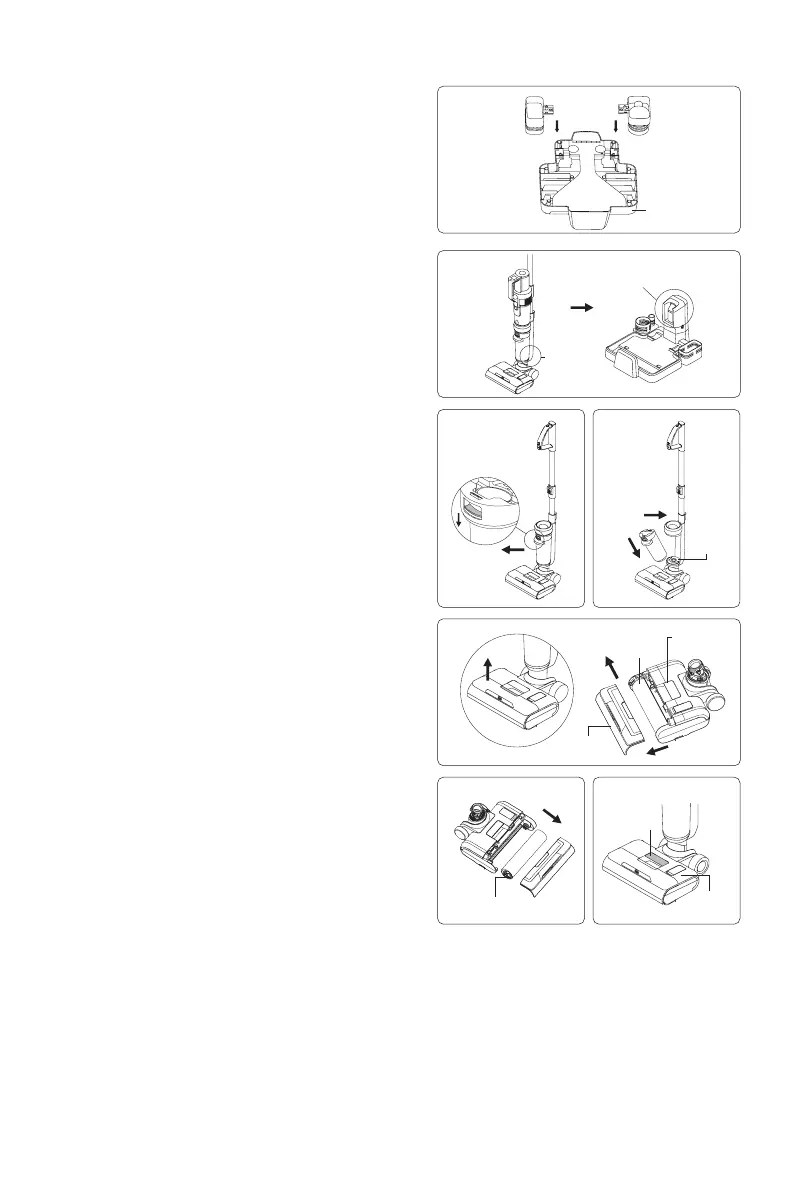

Montaż uchwytu ładowarki
Wciśnij uchwyt 1 i uchwyt 2 do podstawy ładującej,
aż usłyszysz dźwięk „kliknięcia”.(Rys. 6-2)
Włóż urządzenie do bazy ładującej
Aby umieścić maszynę z powrotem na podstawie
ładującej, przytrzymaj uchwyt maszyny, aby
podnieść maszynę, wyceluj szczelinę ładowania
na spodzie maszyny do gniazda ładowania na
podstawie ładującej i umieść maszynę w bazie
ładującej. Aby korzystać z maszyny, przytrzymaj
uchwyt maszyny i wyjmij maszynę z podstawy
ładującej.(Rys. 7)
Montaż oraz demontaż zbiornika na
brudną wodę
Aby zdjąć zbiornik brudnej wody, przytrzymaj
maszynę jedną ręką, a drugą trzymaj zbiornik
brudnej wody, naciśnij przycisk zwalniający
zbiornik brudnej wody, aby wyciągnąć zbiornik
brudnej wody. (Rys. 8-1)
Aby zamontować zbiornik brudnej wody,
umieść spód zbiornika brudnej wody w korpusie
głównym, popchnij zbiornik brudnej wody w
kierunku korpusu głównego, usłyszysz dźwięk
„kliknięcia”. (Rys. 8-2)
Montaż i demontaż szczotki (oraz okienka
na nią)
Aby zdjąć okienko wałka, przytrzymaj zatrzask
okienka wałka i pociągnij w górę, aby wyjąć
okienko wałka. Aby zmontować okno rolki
szczotki, dopasuj zaciski po obu stronach okna
rolki szczotki do szczelin po dwóch stronach
ssawki podłogowej. Naciśnij okienko wałka pędzla
w dół, aż usłyszysz dźwięk „kliknięcia”. (Rys. 9)
Montaż/demontaż szczotki: Pociągnij palcem
lewą nasadkę, aby wyjąć szczotkę. Przytrzymaj
nasadkę szczotki, wsuń lewą stronę szczotki do
przekładni. Włóż szczotkę do dyszy. (Rys. 10)
Montaż oraz demontaż zbiornika na
czystą wodę
Aby zdjąć zbiornik czystej wody, przytrzymaj
uchwyt zbiornika czystej wody i wyciągnij zbiornik
czystej wody. Aby zmontować zbiornik czystej
wody, włóż zbiornik czystej wody z powrotem do
dyszy i wyrównaj z okienkiem szczotki. (Rys. 11)
7
8-1 8-2
9
10
Wejście
Port ładowania
Wałek
Okienko
Zaczep okienka
Uchwyt
zbiornika na
czystą wodę
Obudowa wałka
Przycisk
uwalniania
zbiornika na
brudną wodę
Główny
element
6-2
Uchwyt 2
Baza
Uchwyt 1
11
Zbiornik na
czystą wodę
Uchwyt
zbiornika na
czystą wodę
