16
Montaggio e smontaggio del
prodotto
Nota: tagliare l'elettricità prima del montaggio e dello
smontaggio del prodotto.

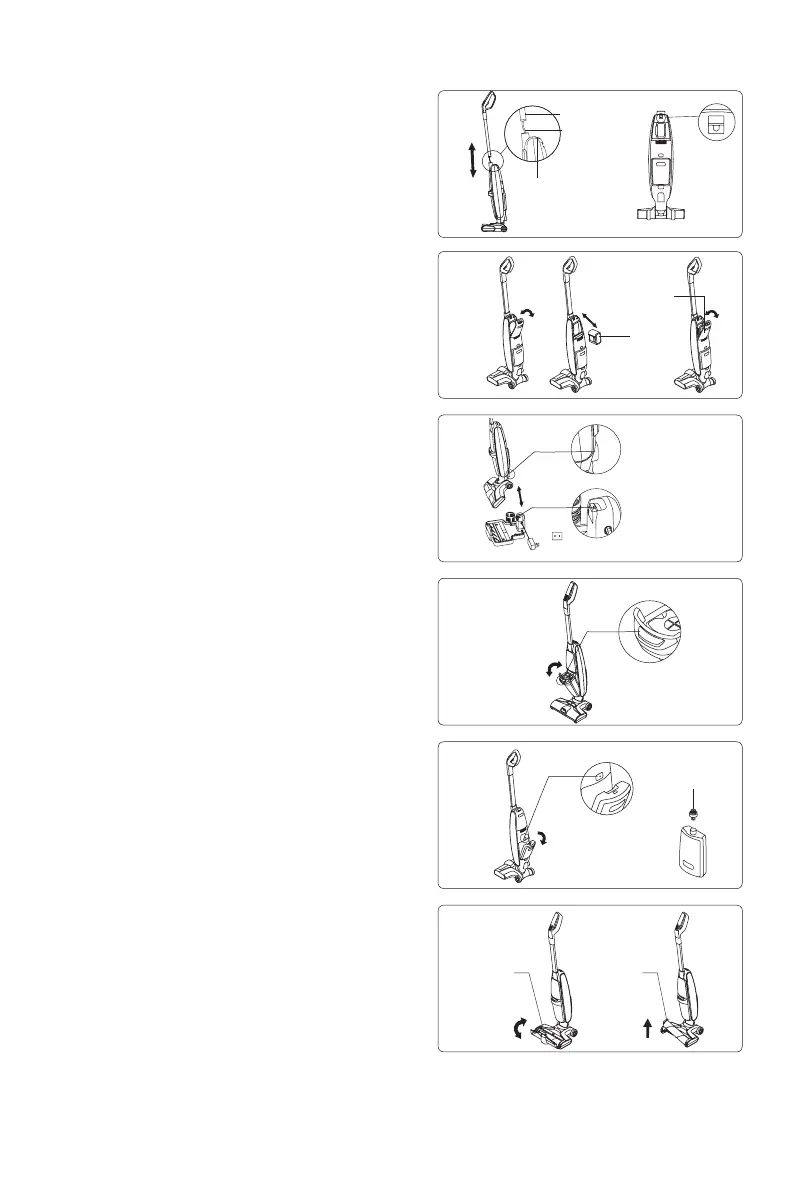

Montaggio e smontaggio della maniglia
Inserire la maniglia verticalmente nel corpo
principale nché non si sente un "clic". Assicurarsi
che la maniglia sia ben bloccato. Per rimuovere la
maniglia, premere il fermo della copertina posteriore
per aprire la copertina posteriore, utilizzare uno
strumento duro come un cacciavite per inserirlo nel
foro ed estrarre la maniglia verso l'alto. (Fig 1)
Nota:
1.Non spostare la macchina trascinando il lo ad anello per
evitare di danneggiare il lo.
2.Durante l'assemblaggio, il lato della maniglia del tubo
metallico con il fermo deve essere rivolto verso la parte
posteriore della macchina (Fig 1).
Montare il pacco batteria
Rimuovere la copertina posteriore, far scorrere il
pacco batteria lungo lo slot nel corpo principale no
al fondo. Agganciare le clip del coperchio posteriore
sinistra e destra negli slot del corpo posteriore.
Spingere il fermo del coperchio posteriore per
bloccare il coperchio posteriore nché non si sente
un "clic". (Fig 2)
Scegliere e posizionare la macchina
Per riportare la macchina sulla base di ricarica,
tenere la maniglia della macchina per sollevare la
macchina, lasciare cadere la testa del pavimento,
puntare la fessura di ricarica sul fondo della
macchina ai perni di ricarica sulla base di ricarica
e inserire la macchina nella base di ricarica. Per
utilizzare la macchina, afferrare la maniglia della
macchina e sollevare la macchina dalla base di
ricarica. (Fig 3)
Smontare e montare il serbatoio
dell'acqua sporca
Per rimuovere il serbatoio dell'acqua sporca, tenere la
macchina con una mano e tenere il serbatoio dell'acqua
sporca con l'altra mano, premere il pulsante di rilascio
del serbatoio dell'acqua sporca per rimuovere il serbatoio
4
Pulsante di rilascio del
serbatoio dell'acqua
sporca
Estrarre il serbatoio
dell'acqua sporca
5
Pulsante di rilascio del
serbatoio dell'acqua
sporca
Tappo inferiore
del serbatoio
dell'acqua pulita
6
Tirare la spazzola
in rotolo verso l'alto
Sollevare la
maniglia della
spazzola in rotolo
2
Pacco
batteria
Copertina
posteriore
Fessura di ricarica
posteriore
Perno di ricarica
3
1
Foro di
rilascio
della
maniglia
Fermo della
copertina posteriore
Filo ad anello
Fermo a tubo
metallico
