Jimmy HW8 Pro User Manual

71

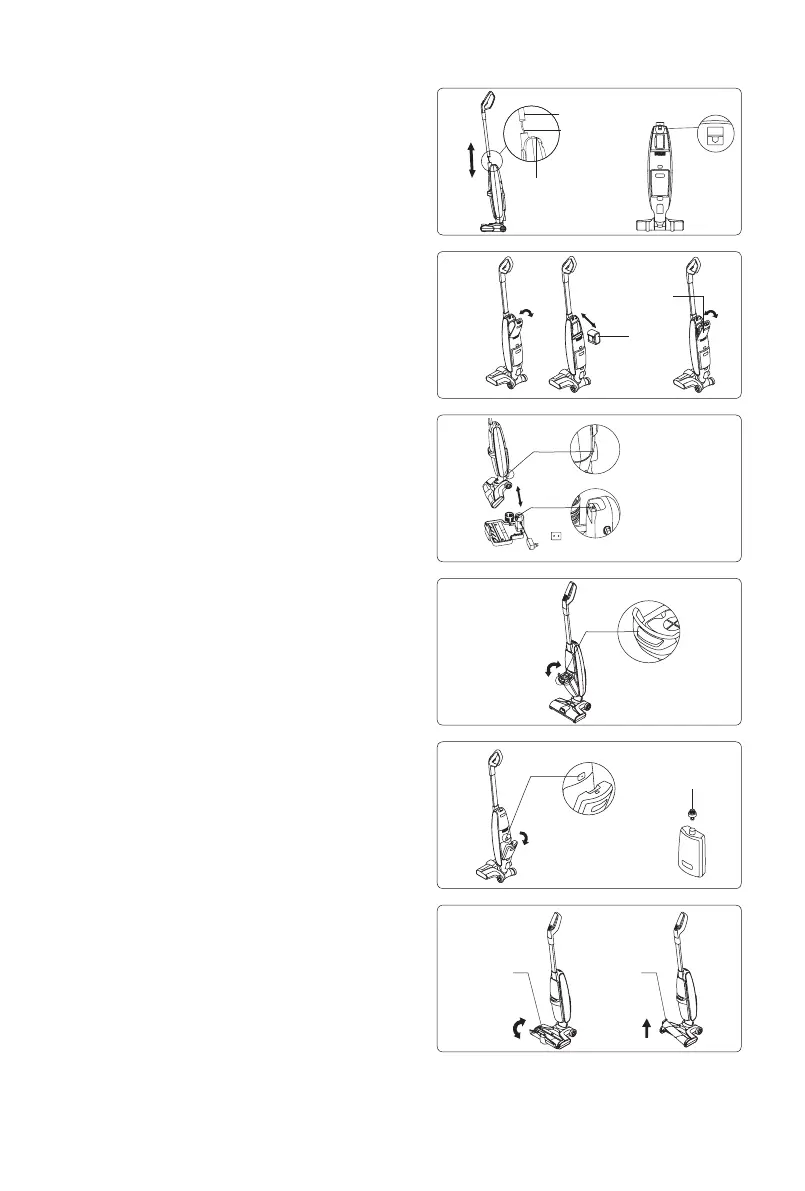

Montaje y desmontaje del
producto
Nota: corte la fuente de alimentación durante el proceso
de desmontaje y montaje del producto.
Desmontaje del cuerpo
Inserte el mango en el cuerpo perpendicular a toda
la dirección de la máquina. Después de escuchar
el sonido de "clic", asegúrese de que el mango
esté apretado y no suelto. Si desea quitar el cuerpo
del mango, debe presionar el botón de bloqueo de
la cubierta del cuerpo trasero, abrir la cubierta del
cuerpo trasero, usar una herramienta dura como
un destornillador para alinear los oricios como se
muestra en la gura y luego sacarlo. Procesamiento
simultáneo. (Figura 1)
Notas:
1. No arrastre el cable de resorte para mover la máquina,
para no dañar el cable de resorte.
2. Al ensamblar, el lado del tubo de metal con bloqueo
debe mirar hacia la parte posterior de la máquina.
(Figura 1)
Instale la batería
Retire la cubierta del cuerpo trasero, empuje el
paquete de baterías hacia el cuerpo a lo largo de
la ranura de la tarjeta hasta que se empuje hasta
el final, luego coloque los ganchos en los lados
izquierdo y derecho de la cubierta del cuerpo
trasero en la ranura para tarjeta del cuerpo trasero,
y Mantenga presionado el cuerpo trasero. La
cerradura de la cubierta de la carrocería se instala
con la cubierta trasera de la carrocería y, después
de escuchar un sonido nítido de "clic", se ensambla
en su lugar. (Figura 2)
Elija y coloque toda la máquina
Primero sostenga el mango para levantar toda la máquina,
luego coloque el cepillo para piso en la parte inferior, luego
alinee la ranura de carga con la cola de toda la máquina
e inserte el módulo de clavija en el soporte de carga, y
finalmente coloque toda la máquina en la carga estar;
Sostenga el mango y luego saque todo el dispositivo
directamente de la base de carga. (Figura 3)
4
Botón de liberación
del tanque de
recuperación
Saque el tanque
de recuperación
en diagonal.
5
Cubra el fondo
del tanque de
agua limpia.
Botón de liberación
del tanque de
solución
6
Desplácese hacia
arriba para deslizar
la ventana
Levanta la
manija
2
Batería de
nuevo
Cubierta de
carrocería
trasera
Ranura de carga
trasera
Módulo de pines
3
1
Oricio de
liberación de la
manija
Bloqueo de la
cubierta de la
carrocería trasera
Alambre de
resorte
Bloqueo de
tubo de metal
